Кабель РК50-9-331-С (1/2"S) (коаксиальный фидер 1/2 SF)

Фидерный кабель РК50-9-331-С используется в радиосистемах для передачи ВЧ-сигнала между приемопередатчиками и антеннами. Фидер производится российской компанией Телеконта и является аналогом серии 1/2″ Super Flexible других производителей. Благодаря центральной жиле большого диаметра и сплошного медному экрану, эта марка фидера обеспечивает передачу сигнала с минимальными потерями и устойчивость к радиочастотным помехам.

Продукция Телеконта разработана с учетом требований импортозамещения, которые предъявляются государственным предприятиям и бизнесу, участвующему в государственных тендерах.

Серия гибкого коаксиального фидера

Фидеры отличаются от прочих коаксиальных кабелей пониженными потерями мощности. Это достигается использованием центрального проводника большого диаметра и улучшенным экранированием за счет внешнего проводника из медной трубки. Такие кабели могут использоваться для прокладки на большие дистанции, чем обычные «коаксиалы» с экраном из проволочной оплетки.

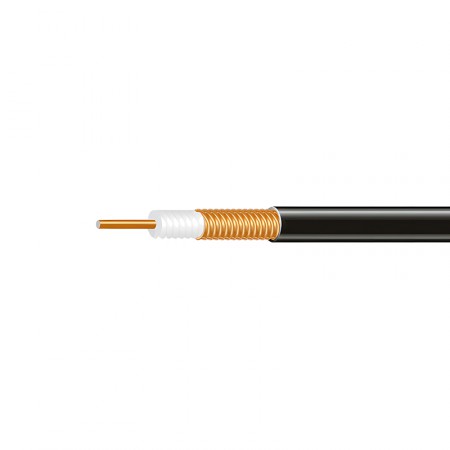

РК50-9-331-С производится в России и по характеристикам соответствует серии 1/2″ SF. Внутреннее устройство кабеля включает:

• Центральная жила CCA (омедненный алюминий) диаметром 3,55 мм;
• Диэлектрик из полиэтилена физического вспенивания диаметром 9,5 мм. Этот элемент обеспечивает стабильное волновое сопротивление 50 Ом и удерживает проводник и экран в постоянном соосном состоянии;
• Экран из меди — сплошная спиральная гофра диаметром 12,0 мм;
• Наружная оболочка из полиэтилена черного цвета, устойчивого к высоким и низким температурам.

Кабель является аналогом фидеров 1/2″ от таких производителей, как Hengxin, Kingsignal, RFS и др. Для проектов, где требуется жесткое соблюдение норм пожарной безопасности, доступна разновидность РК50-9-331-Снг(C) с негорючей внешней оболочкой.

Пониженное затухание для прокладки длинных кабельных участков

Благодаря качественному проводнику и надежному экранированию, этот фидер подходит для прокладки протяженных кабельных линий. Часто эта марка используется для соединения разных компонентов базовых станций операторов, а также в системах усиления и повторения мобильного сигнала.

Типичные потери мощности на частотах GSM/LTE Band 8 (900 МГц) составят 11,47 дБ на кабельную трассу длиной 100 м. На более высокой частоте GSM/LTE Band 3 (1800 МГц) паспортные потери возрастают до 17,02 дБ. Максимальная протестированная частота 3000 МГц имеет потери до 23,01 дБ. Низкий коэффициент стоячей волны и малые интермодуляционные помехи также способствуют высокой эффективности.

Условия эксплуатации РК50-9-331-С допускают монтаж при температуре от -40°C до +60°C и последующую эксплуатацию при температуре от -55°C до +85°C. Благодаря небольшому диаметру, кабель легко гнется: допустимый радиус однократного изгиба составляет 15 мм, многократного — 55 мм.

Выбор оптимальных комплектующих для радиосистем — ключевой этап в построении эффективной и долговечной системы связи. Наши менеджеры и инженеры всегда ответят на ваши вопросы и помогут определить оптимальные комплектующие для решения ваших задач по телефону 8-800-3333-965!

Цена указана за 1 метр погонный.

Кабель РК50-9-331-С (1/2"S) — паспорт [PDF, ~86Kb]
