Коаксиальный фидер 1/2 Baltic Signal BSF-50-12 LSZH FR

Коаксиальный фидер BSF-50-12 LSZH FR от российской компании Baltic Signal имеет традиционный форм-фактор 1/2″ (Ø15,7 мм) и служит для организации надежных линий связи между радиоустройствами. Наружная оболочка фидера выполнена из безгалогенного материала и не поддерживает горение. Кабель рекомендуется к использованию для соединения элементов базовых станций, установки промышленных систем усиления, в составе WISP-систем и других систем радиосвязи.

5 преимуществ фидера 1/2″ от Baltic Signal

Кабель BSF-50-12 относится к классу профессиональных фидеров с низкими коэффициентом затухания, которые применяются для соединения активных и пассивных элементов сложных радиосистем. Часто этот кабель используется для соединения радиомодулей на базовых станциях операторов, а также в распределенных антенных сетях (например, в составе системы усиления). Типично фидер применяется для коммутации приемников и передатчиков сигнала с антеннами и другими пассивными элементами (комбайнерами, ответвителями и т. п.).

Среди ключевых преимуществ фидера этой марки:

1. Широкий диапазон рабочих частот. Кабель рассчитан на работу с сигналом частотой 0–8800 МГц и подходит для передачи сигналов сотовой связи, беспроводных WiFi-сетей (в том числе 5 ГГц) и других телеком-стандартов;
2. Стандартный импеданс 50 Ом. Благодаря общему импедансу, при использовании фидера с радиооборудованием не возникает рассогласования, и линия передачи достигает максимальной производительности;
3. Гибкость и удобство прокладки. Фидер 1/2″ имеет больший диаметр, чем многие коаксиальные кабели других серий (такие как RG или D-FB). Несмотря на это, эластичность провода остается достаточно высокой, что позволяет прокладывать его внутри помещений, используя уже имеющиеся лотки и конструкции;
4. Малые потери мощности. Основное преимущество фидеров — сниженный коэффициент затухания. BSF-50-12 вносит минимальные потери при передачи сигнала в диапазоне частот сотовой связи. К примеру, затухание на 100 метров на частоте 1800 МГц составит всего 10 дБ, а на частоте 2500 МГц — немногим больше 12 дБ. Благодаря столь низким значениям, допускается прокладка многометровых кабельных трасс;
5. Защита от горения. Кабель имеет LSZH-оболочку, то есть не содержит галогенов и не дымит при нагреве. Эта марка провода может использоваться на улице или внутри помещений, в том числе в общественных заведениях.

Из чего состоит фидерный кабель?

Кабель сохраняет коаксиальную структуру и состоит из проводящей жилы, диэлектрика, экрана и оболочки. Отличительной особенностью фидеров является использование сплошного гофрированного экрана из медной трубки. Общая структура выглядит следующим образом:

• Проводящая жила Ø4,8 мм. Центральный проводник выполнен из омедненного алюминия (CCA). Этот тип жилы задействует скин-эффект, при котором ВЧ-сигнал передается по внешнему слою проводника, не проникая в его центр. В результате использование алюминия позволяет существенно снизить стоимость изделия, сохранив максимальную производительность линии связи;
• Изоляция из вспененного полиэтилена Ø12,3 мм. Слой диэлектрика необходим, чтобы соблюсти верные пропорции кабеля, от которых зависит равномерность электрических характеристик и импеданс;
• Экран из медной гофрированной трубки Ø13,8 мм. Защиту от помех различной природы обеспечивает экран (внешний проводник), который представляет собой сплошную медную трубку с кольцевой формой гофра;
• Наружная LSZH-оболочка Ø15,7 мм. Внешняя оболочка черного цвета не поддерживание горение, имеет стойкость к влаге и УФ-излучению. Допускается внешняя прокладка или использование внутри помещений.

Марка BSF-50-12 совместима с типовыми комплектующими для фидеров формата 1/2″ (разъемами, инструментами для зачистки и проч.). Обычно этот кабель используется с коннекторами профессиональных серий (7/16 DIN и 4.3-10) или с более распространенными разъемами N-типа.

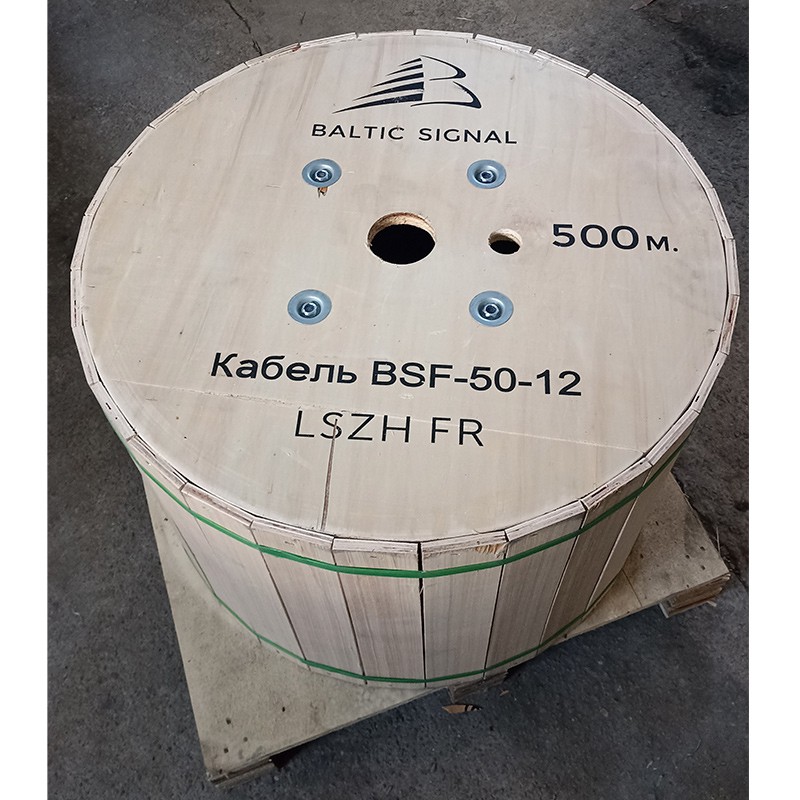

Компания Baltic Signal поставляет кабель в катушках объемом 500 метров, однако у нас доступна покупка провода «на отрез». Для этого нажмите «В корзину» и в процессе оформления заказа укажите требуемый объем в метрах. Получить дополнительную справку о товарах вы можете у наших менеджеров по телефону 8-800-3333-965!

Цена указана за 1 метр погонный.

Кабель BSF-50-12 LSZH FR — спецификации [PDF, ~135Kb]
