ГОСТ-кабели РК50 — разбираемся в названиях и видах

Многие российские производители радиочастотных кабелей выбирают для своей продукции названия, соответствующие западным стандартам. Например, популярным и известным обозначением является RG (Radio Guide) — номенклатура, которая восходит к военным стандартам США. Однако в России на государственном уровне принята и задокументирована в ГОСТ другая система наименований. При участии в тендерах и выполнении работ для госзаказчиков часто требуется следование ГОСТ. В чем же заключается эта система и как «правильно» называются радиокабели, если следовать российским стандартам?

Стандартизация названий по госстандарту

Основные требования к радиочастотным кабелям изложены в ГОСТ 11326.0 78. Документ описывает допустимые конструкции и материалы, содержит список испытаний для продукции, а также задает номенклатуру.

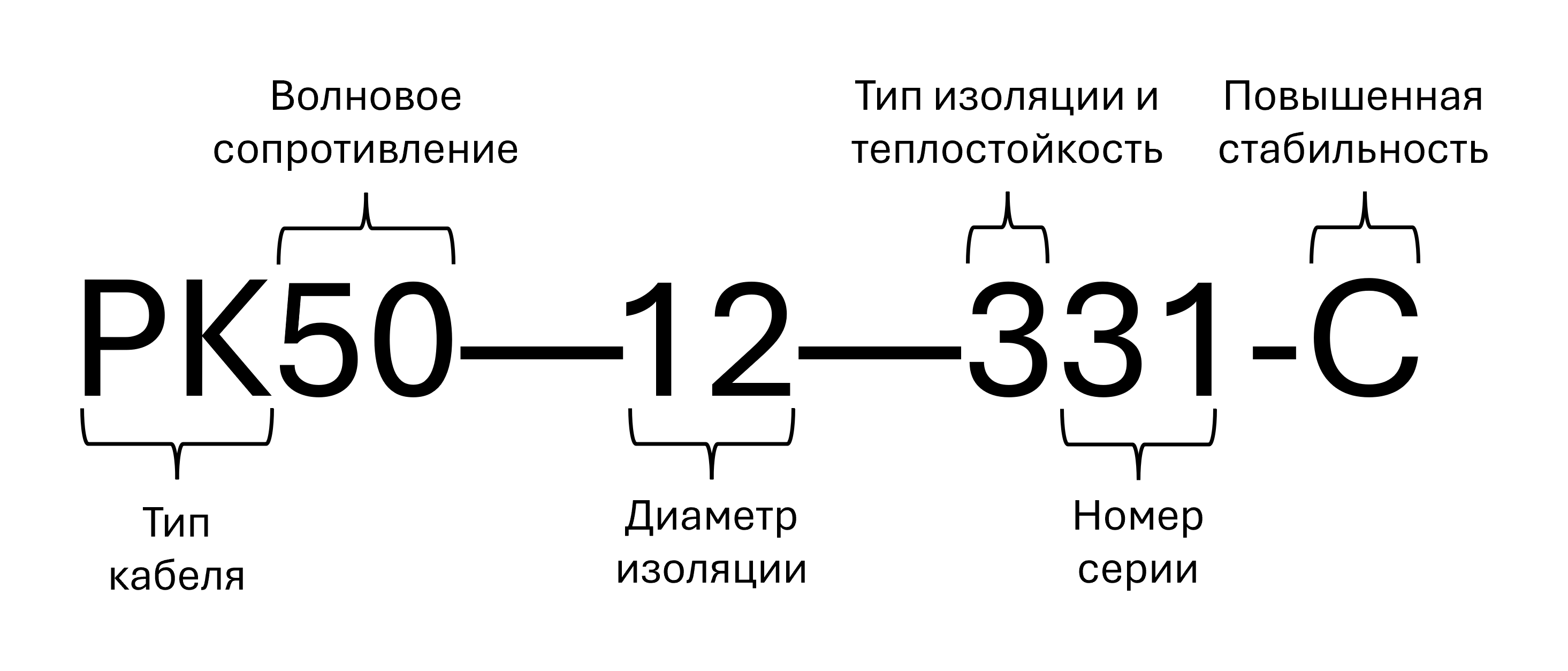

Согласно этому стандарту, не только технические характеристики, но и наименование должно отвечать определенным требованиям и следовать предписанному шаблону. Название «собирается» из следующих элементов:

Тип кабеля для радиоприменений

Вначале идет обозначение типа кабеля:

• РК — радиочастотный коаксиальный;
• РД — двухпроводной (может быть без экрана, с отдельными экранами для каждого провода или общим экраном);
• РС — со спиральным проводником (коаксиальный или двухпроводной);
• РИ — излучающий с отверстиями в экране.

Номинальное волновое сопротивление

Вначале идет обозначение типа кабеля:

• РК: 50, 75, 100, 150, 200 Ом;
• РС: 50, 75, 100, 150, 200, 400, 800, 1600, 3200 Ом
• РД: 50, 75, 100, 150, 200, 300 Ом;
• РИ: 50, 75 Ом.

Например, РК50 — импеданс 50 Ом, РК75 — импеданс 75 Ом.

1-е число — диаметр кабеля по изоляции

Для коаксиальных кабелей (РК) через тире указывается номинальный диаметр по диэлектрику. Для всех изделий с диаметром изоляции более 2 мм стандарт предписывает округлять значение в меньшую сторону. Исключения делаются лишь для диаметра 2,95 мм (округляется до 3 мм) и диаметра 3,7 мм (не округляется).

2-е число — тип изоляции, уровень теплостойкости и номер разработки

После диаметра через тире указывается двух- или трехзначное число, в котором «зашифрован» тип диэлектрика, класс теплостойкости и номер серии, присваиваемый самим производителем.

Разновидность изоляции и категория теплостойкости обозначается одной из следующих цифр:

1. Обычной теплостойкости со сплошной изоляцией;
2. Повышенной теплостойкости со сплошной изоляцией;
3. Обычной теплостойкости с полувоздушной изоляцией;
4. Повышенной теплостойкости с полувоздушной изоляцией;
5. Обычной теплостойкости с воздушной изоляцией;
6. Повышенной теплостойкости с воздушной изоляцией;
7. Высокой теплостойкости.

Для кабелей с повышенной стабильностью параметров (однородностью) в конце через дефис добавляется буква С.

Стандарт допускает добавление производителем дополнительных буквенных обозначений, если это технически оправдано и отражено в соответствующих стандартах или технических условиях. Например, некоторые производители указывают дополнительную маркировку «Снг», чтобы подчеркнуть негорючий характер наружной оболочки.

Пример названия кабеля по ГОСТ

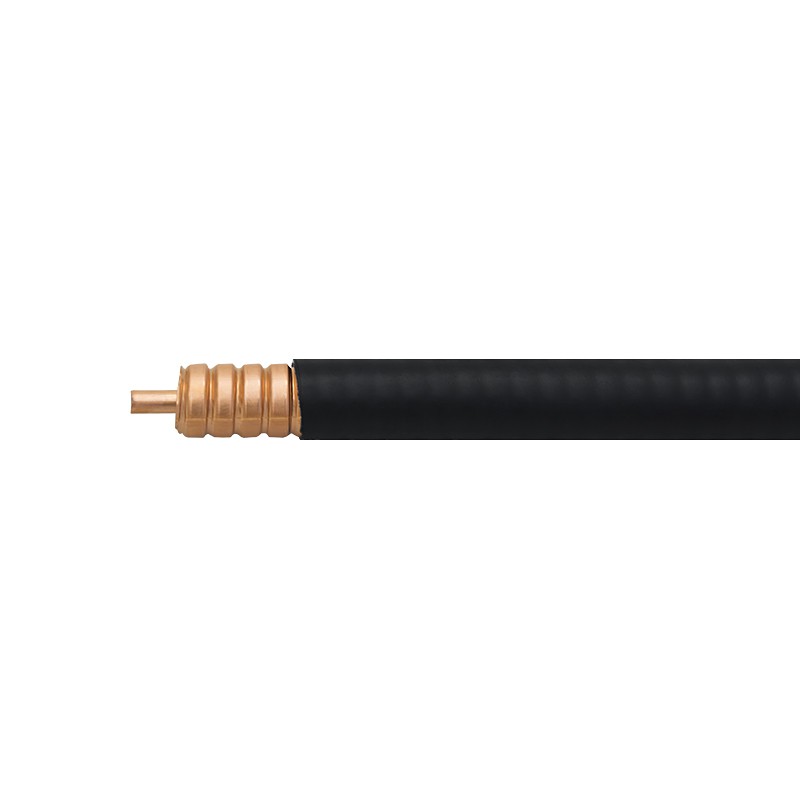

Для примера рассмотрим популярную марку РК50-12-331-С.

Следуя ГОСТ, это:

• РК — коаксиальный кабель;
• 50 — волновое сопротивление 50 Ом;
• 12 — диаметр изоляции 12 мм;
• 3 — обычная теплостойкость, полувоздушная (вспененная) изоляция;
• 31 — номер серии производителя;
• С — повышенная стабильность параметров.

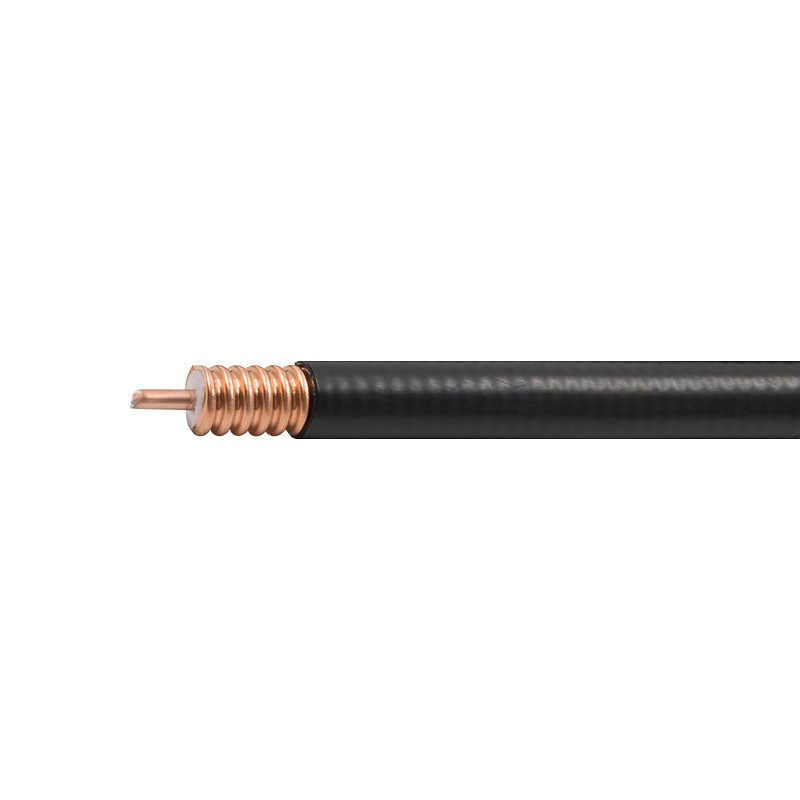

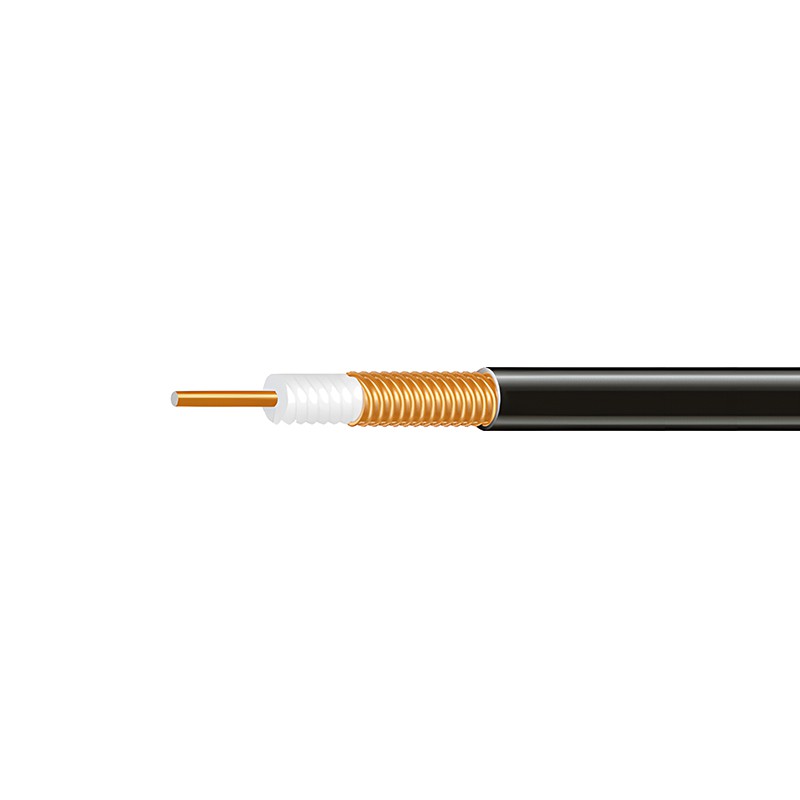

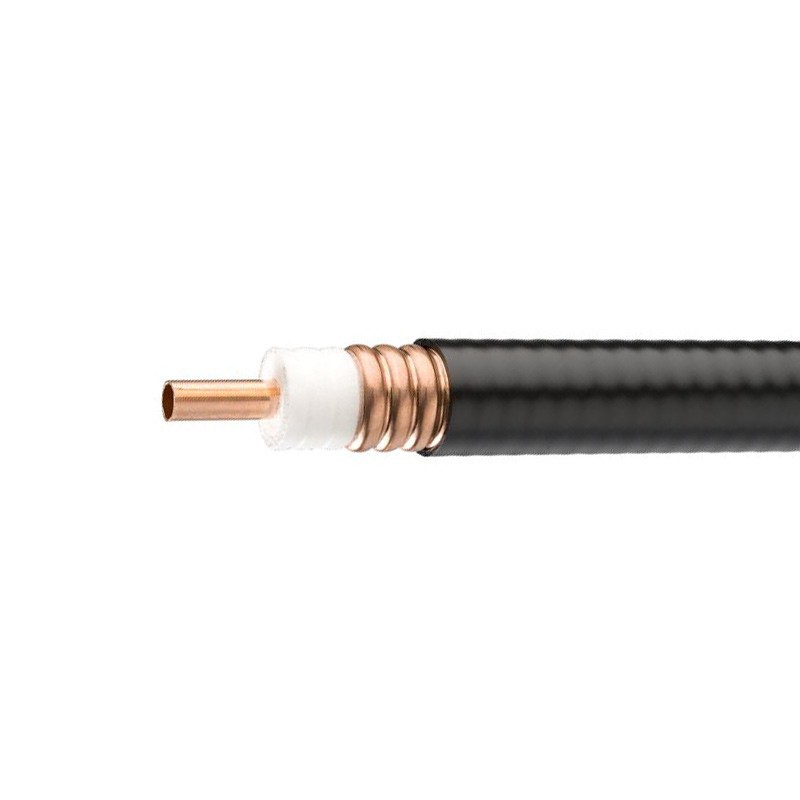

Большинство ГОСТ-кабелей РК50 являются близкими аналогами импортной продукции. Например, вышеприведенная марка РК50-12-331-С соответствует фидерному кабелю с маркировкой 1/2″ таких производителей, как Hengxin, RFS, Andrew и др.
