Кабель (коаксиальный фидер 7/8) HCTAYZ-50-22(7/8″)

Коаксиальный огнеупорный фидер большого диаметра (7/8″, Ø27,8 мм) для прокладки протяженных линий связи с малыми потерями и высокой устойчивостью к наружным помехам и наводкам. Фидерные кабели этого типа применяются при соединении компонентов базовых станций, распределенных антенных систем и прочей радиочастотной инфраструктуры.

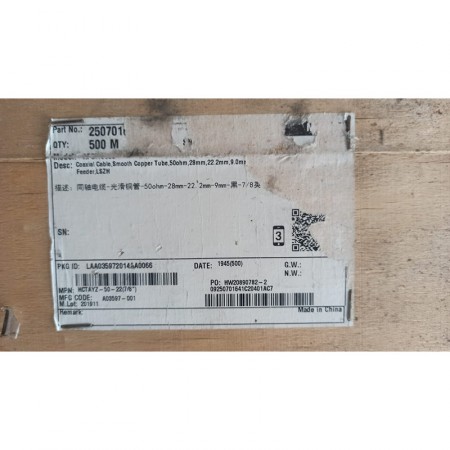

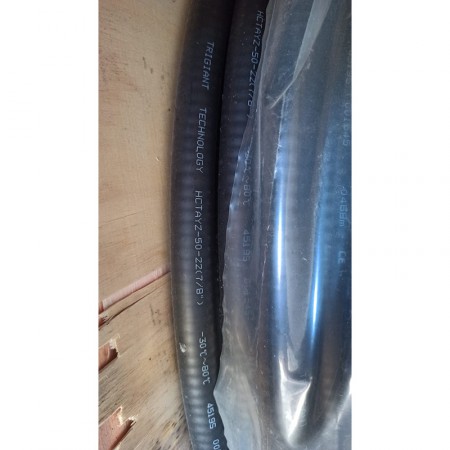

Кабель имеет маркировку HCTAYZ-50-22(7/8″) и производится азиатской компанией Trigiant. Эта марка является близким аналогом HCTAYZ-50-23, однако имеет чуть меньший диаметр элементов.

Когда применяются кабели 7/8″ в радиосистемах?

Прокладка протяженных коаксиальных трасс сопряжена с потерей мощности сигнала. При передаче сигнала на большие расстояния — десятки и сотни метров — итоговый сигнал может сильно ослабевать. В результате радиосистема теряет производительность. Чтобы избежать этого, используются коаксиальные фидеры большого диаметра, защищенные сплошным экранированием

Кабель Trigiant имеет потери 3,85 дБ на 100 метров при использовании распространенной частоты 900 МГц, которая используется в GSM-сетях. На более высокой частоте 1800 МГц потери составят 5,74 дБ, а на частоте WiFi-сигнала 2,4 ГГц — 6,79 дБ. Эти значения многократно ниже, чем потери, вносимые гибкими коаксиалами с оплеткой, которые обычно используются для коротких коммутаций.

Фидер 7/8″ рекомендуется использовать при передаче ослабленного сигнала, а также в системах с длинными участками кабельных трасс без промежуточных усилителей. Частота отсечки, при которой линия передачи существенно теряет свою производительность, находится на отметке 5200 МГц.

Фидер с огнеупорной оболочкой для промышленного применения

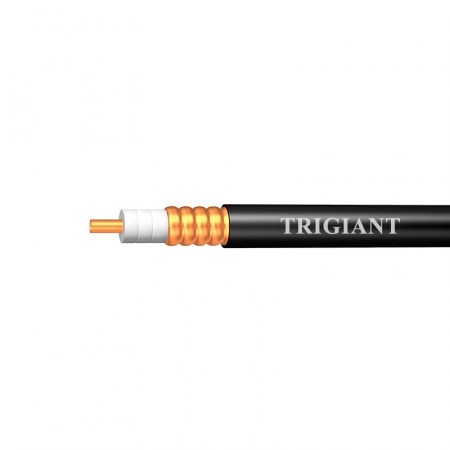

Фидер является коаксиальным кабелем, который состоит из нескольких внутренних элементов круглого сечения:

• Центральная жила: полая медная трубка Ø9,0 мм. Поскольку радиочастотный сигнал распространяется преимущественно по внешней поверхности проводника, фидеры большого диаметра изготавливают с проводником в виде пустой медной трубки. Это позволяет существенно снизить стоимость и вес изделия, сохранив его высокую эффективность;
• Диэлектрическая изоляция: вспененный полиэтилен Ø22,3 мм. Изолирующая прослойка между центральным проводником и экраном необходима, чтобы эти два элемента в каждой точке кабеля находились на одинаковом фиксированном расстоянии. Также материал и диаметр диэлектрика определяют волновое сопротивление фидера — 50 Ом;
• Экранирующий (внешний) проводник: медная гофрированная трубка Ø24,9 мм. Сплошная медь защищает линию передачи от внешних помех, который могут исказить передаваемый сигнал. Также этот элемент ограничивает утечку передаваемого сигнала во внешнюю среду;
• Внешний слой: огнеупорный полиэтилен Ø27,5 мм. Внешняя оболочка не подвержена горению, поэтому провод может применяться в помещениях с высокими требованиями к пожарной безопасности. Цвет оболочки — черный.

Процесс прокладки и эксплуатации фидера

Кабель допускает применение при температуре внешней среды от -55°С до +80°С. Чтобы он не повредился во время монтажа, его рекомендуется прокладывать при более узком диапазоне температур от -40°С до +80°С. Фидеры формата 7/8″ достаточно плохо гнутся, поэтому при монтаже необходимо учитывать минимальный радиус изгиба. Если кабель планируется сгибать и разгибать в одной точке несколько раз, радиус не должен быть менее 250 мм.

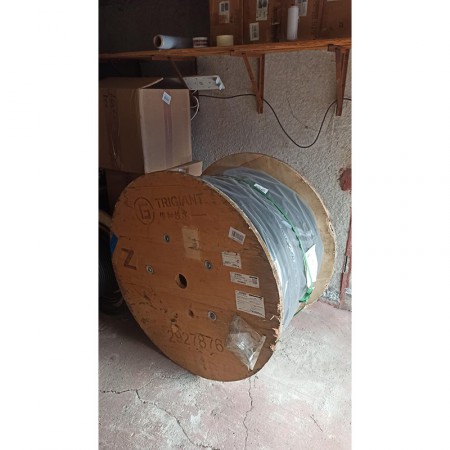

Кабель поставляется производителем катушками по 500 м. В нашем магазине вы можете купить отрезок, указав в «Корзине» количество товара, эквивалентное необходимое длине в метрах. Задать вопрос о нашем оборудовании и получить консультацию по усилению связи можно по телефону 8-800-3333-965 или через функцию «Обратный звонок»!

Цена указана за 1 метр погонный.
