Кабель (коаксиальный фидер 1/2 SF) Hengxin HRCAY-50-9

Гибкий фидерный кабель серии 1/2″ Super Flexible от компании Hengxin. Марка HRCAY-50-9 используется в системах связи для соединения радиоустройств, находящихся на средних и больших дистанциях. В отличие от типичных коаксиальных кабелей, фидер имеет улучшенный сплошной экран и обычно используется в промышленных системах усиления, а также для коммутации радиомодулей базовых станций. Наружный диаметр кабеля — 13,3 мм.

Фидер 1/2″ SF от Hengxin и его отличия от обычных «коаксиалов»

Более простые и тонкие коаксиальные кабели служат для передачи сигнала на небольшие расстояния (до нескольких десятков метров) и малопригодны для прокладки протяженных кабельных трасс. В свою очередь, фидеры имеют больший диаметр и улучшенную структуру, которая помогает снизить помехи и передать ВЧ-сигнал без сильных потерь на десятки метров.

Серия Super Flexible (типоразмер 1/2″ SF) по своим параметрам занимает промежуточное место между производительными коаксиальными кабелями и более «серьезными» фидерами, такими как 1/2″ (HCAAYZ-50-12) и 7/8″ (HCTAYZ-50-23).

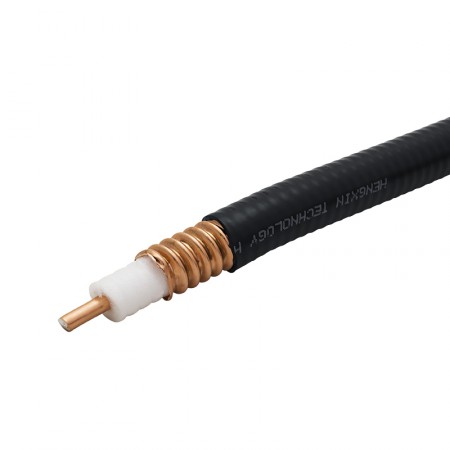

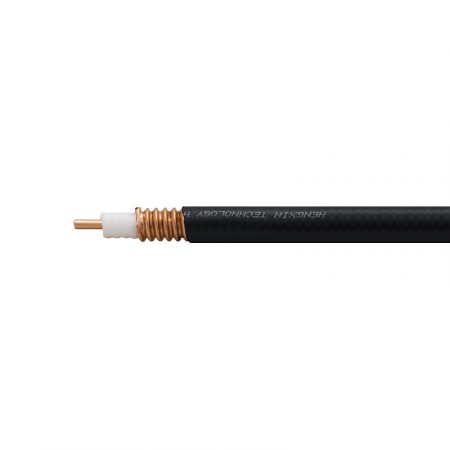

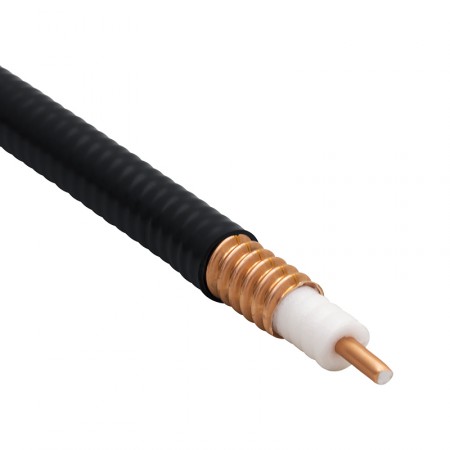

Форм-фактор 1/2″ SF имеет следующую структуру:

• Центральный проводник: токопроводящая жила Ø3,6 мм из омедненного алюминия. Поскольку сигнал высокой частоты передается преимущественно по внешнему слою проводника, использование алюминиевого сердечника не приводит к снижению качества связи (скин-эффект);
• Диэлектрик (изоляция): слой диэлектрического материала Ø9,1 мм обеспечивает необходимые физические и электрические параметры провода. Именно благодаря слою диэлектрика, проводник и экран не соприкасаются друг с другом, а весь кабель имеет единообразное сопротивление 50 Ом;
• Внешний проводник (экран): слой экрана Ø12,0 мм выполнен из сплошной медной трубки со спиральной формой гофры. Медь надежно защищает линию передачи от помех и искажений, что особенно важно при прокладке фидера вблизи возможных источников радиомагнитного излучения;

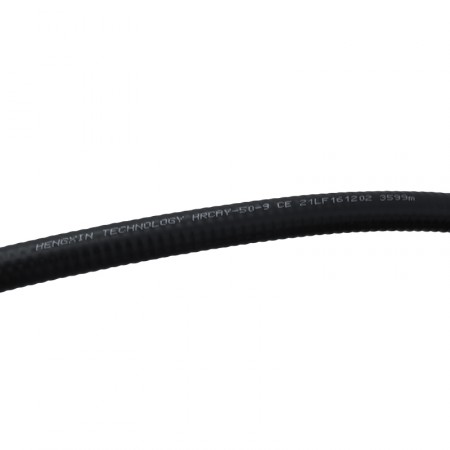

• Наружная оболочка: защитная оболочка выполнена из черного полиэтилена, который устойчив ко многим климатическим явлениям: осадкам, перепадаем температуры и прямым солнечным лучам. Также в продаже доступен аналогичный фидер Hengxin HRCAYZ-50-9 с безгалогенной (огнестойкой) оболочкой.

Низкое затухание и совместимость по разъемам

Особенностью фидера 1/2″ SF являются низкие потери, которые сочетаются с его малым весом и гибкостью. Провод удобно прокладывать в помещениях и на улице, в большинстве случаев он не требует специальных креплений. Эти факторы приводят к тому, что серия Super Flexible может использоваться не только в профессиональной сфере, но также в бытовых условиях для повышения качества связи.

Низкие параметры затухания позволяют применять HRCAY-50-9 для передачи в том числе ослабленного сигнала. Так, при частоте 900 МГц (LTE Band 8 и GSM-связь) потери на дистанцию 100 метров обычно не превышают 10,25 дБ. При повышении частоты до отметки 2500 МГц (LTE Band 7) затухание возрастает до 17,96 МГц.

С фидерными кабелями используются полноформатные коннекторы серий N-type, 7/16 DIN и 4.3-10. Разъемы монтируются на фидер прижимным методом и не требуют пайки или обжимного инструмента.

Рабочий диапазон температур фидера располагается в диапазоне -55°С до +85°С. Монтаж линии связи может производиться при температуре от -40°С до +60°С. Минимальный радиус однократного изгиба — 15 мм, при многократном сгибании не следует превышать радиус 30 мм.

Купить фидер HRCAY-50-9 в бухте или отрезной позицией можно на нашем сайте прямо сейчас. Укажите нужный объем кабеля (в метрах) и завершите оформление заказа. Любые вопросы по усилению сотовой связи задайте нашим менеджерам по телефону 8-800-3333-965!

Цена указана за 1 метр погонный, кабель поставляется в картонных коробках по 100 метров.

Кабель Hengxin HRCAY-50-9 — паспорт [PDF, ~303Kb]
