Кабель Kingsignal (коаксиальный фидер 1/2 SF) (HCAHY-50-9)

Цена: 160 р.
Категория: Кабель
Наличие: Есть в наличии

Артикул: 3031

Купить
В сравнение

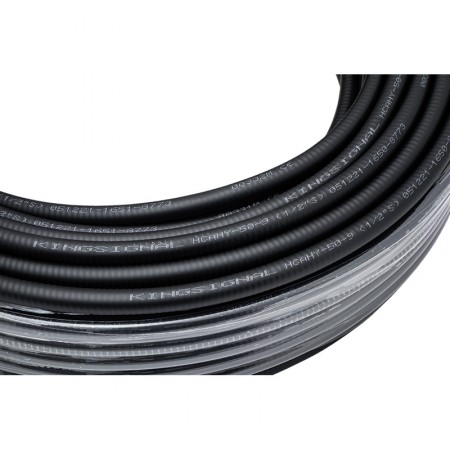

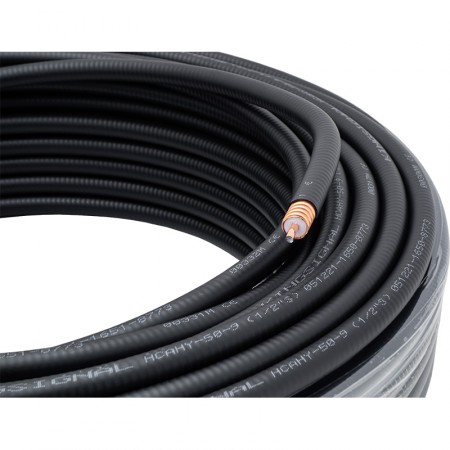

HCAHY-50-9 — это марка недорогого коаксиального фидера 1/2″ SF, выпускаемая под китайским брендом Kingsignal. Как и другие фидеры серии SuperFlex, этот провод имеет небольшой диаметр (Ø13,4 мм) и отличается повышенной гибкостью.

В каких случаях используется коаксиальный фидер?

Основное назначение фидерных кабелей — прокладка протяженных трасс, когда на объекте предъявляются повышенные требования к среде передачи. По сравнению с обычными коаксиалами, фидер обладает сплошным внешним проводником (экраном) из гофрированной медной трубки. Такая конструкция обеспечивает улучшенное экранирование и низкие потери при передачи нестабильного или ослабленного сотового сигнала.

Серия SuperFlex применяется в составе базовых станций операторов, измерительных комплексов или систем усиления сотовой связи. Стандартное сопротивление 50 Ом позволяет применять марку HCAHY-50-9 с любым оборудованием, рассчитанным на передачу сигнала GSM, 3G, 4G/LTE или WiFi.

Внутренняя структура и коэффициент затухания

Марка HCAHY-50-9 от Kingsignal является выгодной альтернативой продукции более именитых брендов. При более низкой цене этот кабель практически не уступает аналогам от RFS, Acome и Hengxin.

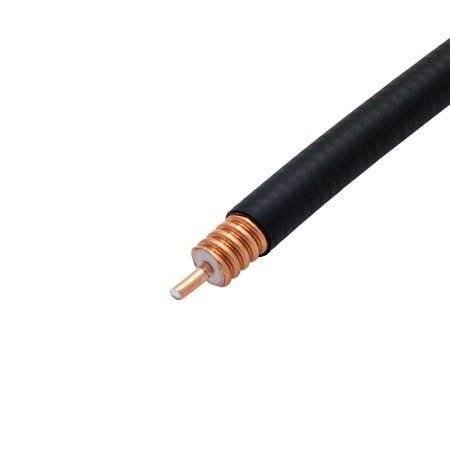

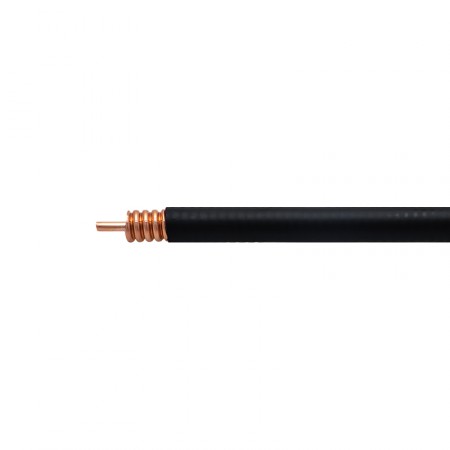

По своей структуре фидер состоит из следующих элементов:

  • Центральная жила CCA (омедненный алюминий) диаметром 3,6 мм;
  • Слой диэлектрика — физически вспененного полиэтилена;
  • Гофрированная медная трубка (спиральная) диаметром 12,1 мм;
  • Внешняя оболочка из черного полиэтилена. Общий диаметр — 13,4 мм.

Возможно использование этого кабеля с разъемами серии 1/2″ SF от любых производителей.

Марка HCAHY-50-9 отличается низкими потерями в диапазоне частот сотовой связи. На частотах GSM-связи (Band 8) затухание на 100 м составляет всего 13,3 дБ, а на частоте Band 3 (1800 МГц) — 16 дБ. При передаче сигнала на высоких 4G-частотах (Band 7, 2600 МГц) потери не превышают 20 дБ. По электрическим характеристикам этот фидер сравним c лучшими экземплярами коаксиального кабеля!

Особенности монтажа и прокладки

Благодаря повышенной гибкости, кабель легко монтируется как на улице, так и внутри помещений. Возможна прокладка в обычных пластиковых каналах без применения специальных клипс и инструментов крепления. Широкий диапазон рабочих температур (от -55°C до +85°C) позволяет эксплуатировать фидерную трассу в любом регионе России.

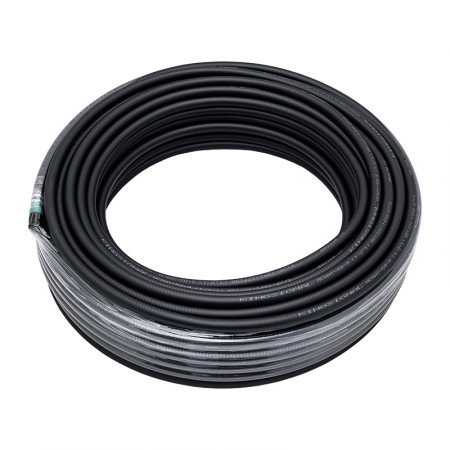

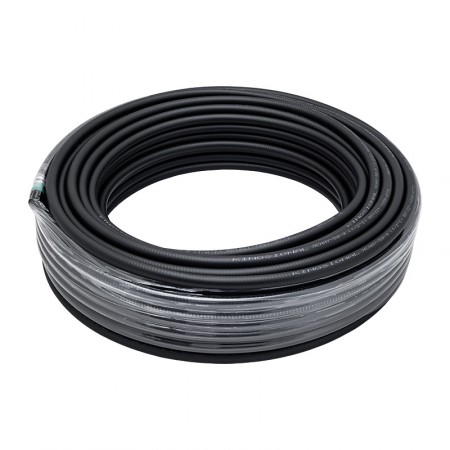

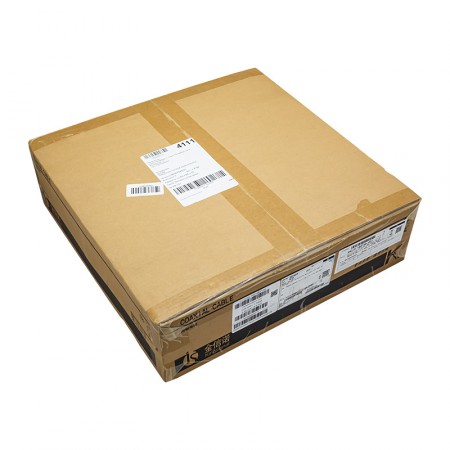

Кабель поставляется в коробках отрезками по 50 м. Чтобы купить Kingsignal HCAHY-50-9, добавьте товар в корзину и укажите необходимое количество (метраж). Чтобы получить консультацию о товаре, позвоните по телефону 8-800-3333-965 или задайте вопрос в чате!

Цена указана за 1 метр погонный.

Кабель Kingsignal HCAHY-50-9 — спецификации [PDF, ~128Kb]

Характеристики
Тип кабеля коаксиальный фидер 1/2″ SF
Центральный проводник (материал) алюминий, покрытый медью
Центральный проводник (диаметр) 3,58 мм
Диэлектрик (материал) физически вспененный полиэтилен
Диэлектрик (диаметр) 9,0 мм
Внешний проводник (материал) гофрированная медная трубка
Внешний проводник (диаметр) 12,1 мм
Внешняя оболочка (материал) полиэтилен (PE)
Внешняя оболочка (диаметр) 13,4 мм
Цвет черный
Максимальная рабочая частот 10,2 ГГц
Волновое сопротивление 50 Ом
Скорость распространения сигнала 81%
Погонная емкость 81 пФ/м
Сопротивление изоляции ≥ 5000 МОм/км
Напряжение пробоя изоляции 2,5 кВ
Напряжение пробоя оболочки 5 кВ (RMS)
Сопротивление внутреннего проводника по постоянному току 2,85 Ом/км
Сопротивление внешнего проводника по постоянному току 3,5 Ом/км
Пиковая мощность 19 кВт
Возвратные потери 800–1000 МГц: ≤ 1,10
1700–2200 МГц: ≤ 1,10
10–3000 МГц: ≤ 1,18
Минимальный радиус изгиба (однократный) 25 мм
Минимальный радиус изгиба (многократный) 32 мм
Температура монтажа от -40°С до +60°С
Температура эксплуатации от -55°С до +85°С
Температура хранения от -55°С до +85°С
Затухание (на 100 м, при 20°C) 100 МГц: 3,35 дБ
200 МГц: 4,70 дБ
300 МГц: 5,90 дБ
400 МГц: 6,90 дБ
450 МГц: 7,35 дБ
500 МГц: 7,85 дБ
600 МГц: 8,65 дБ
700 МГц: 9,40 дБ
800 МГц: 9,95 дБ
824 МГц: 10,30 дБ
894 МГц: 10,75 дБ
960 МГц: 11,30 дБ
1000 МГц: 11,40 дБ
1700 МГц: 15,50 дБ
1800 МГц: 15,90 дБ
1900 МГц: 16,50 дБ
2000 МГц: 16,95 дБ
2200 МГц: 17,90 дБ
2300 МГц: 18,20 дБ
2500 МГц: 19,25 дБ
Вес 15,5 кг / 100 м
