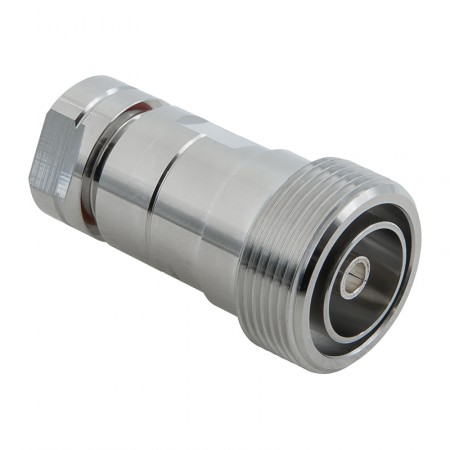

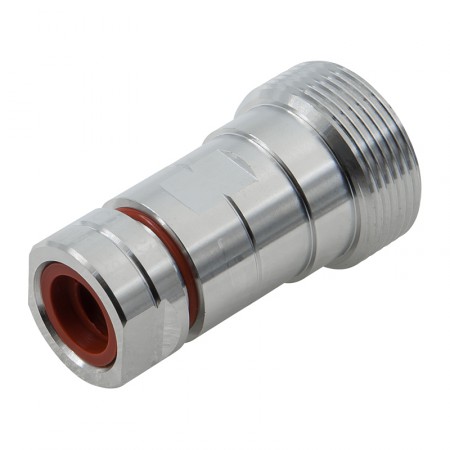

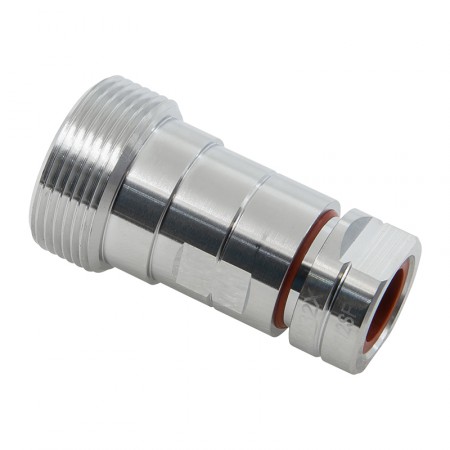

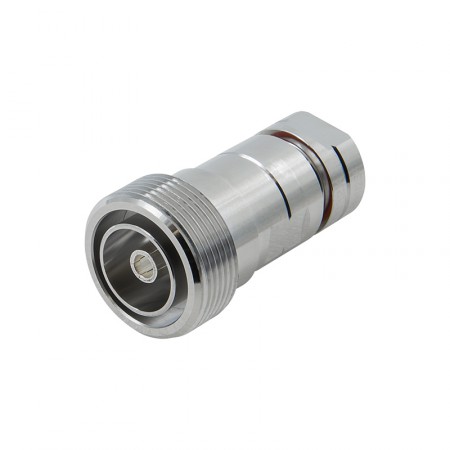

Разъём Acome C0032X (DIN-female, прижимной, на кабель 1/2 SF)

Радиочастотный разъем 7/16 DIN (розетка) для фидерных кабелей 1/2″ SF. Коннектор производится французской компанией Acome и от более дешевых аналогов отличается высоким качеством исполнения. Разъем данного типа используется в профессиональных системах, требующих передачи радиосигнала с минимальными потерями: в составе базовых станций и DAS-систем индустриального уровня.

Коннектор DIN-female для установки на гибкий фидер

Серия 7/16 DIN имеет волновое сопротивление 50 Ом и отличается массивными габаритами. Вилка и розетка соединяются при помощи резьбы, что обеспечивает надежный контакт. Как правило, коннекторы этого типа применяются в радиосистемах с повышенными требованиями к устойчивости передачи.

Наименование разъема восходит к диаметрам ключевых элементов: 7 мм — наружный диаметр внутреннего контакта, а 16 мм — внутренний диаметр внешнего контакта. Обозначение DIN отсылает к немецкому институту (Deutsches Institut für Normung), который осуществил стандартизацию данного вида соединителей.

Благодаря низкому показателю интермодуляции, семейство 7/16 DIN применимо в системах, задействующих несколько передатчиков с общей антенной инфраструктурой. Типичные сферы использования — базовые станции операторов стандартов GSM/3G/LTE и другие системы беспроводной связи. Согласно паспортным характеристикам, изделие оптимально для передачи сигналов частотой до 3000 МГц.

К каким фидерам подходит?

Разъем C0032X может быть установлен на фидерный кабель серии 1/2″ SF любого производителя. Наиболее подходящим является «родной» фидер Acome HPL 50-1/2SF, однако также обеспечена совместимость с аналогами от Телеконта, Hengxin, RFS и Baltic Signal. Эти фидеры имеют наружный диаметр в диапазоне 13,3–13,7 мм и отличаются от других коаксиальных проводов сплошным внешним экраном из спиральной гофры.

Фидерные кабели обычно применяются в требовательных радиосистемах, где необходимо гарантировать минимальное воздействие посторонних помех и реализовать качественную защиту от окружающей среды. Фидеры имеют низкие коэффициенты затухания, что допускает прокладку протяженных линий связи — то, что необходимо при монтаже оборудования на мачтовых конструкциях.

Особенности продукции Acome

Коннектор C0032X — это фирменный продукт компании Acome, обладающий превосходными радиочастотными и физическими характеристиками:

• Компания Acome уделяет особое внимание использованным материалам, поэтому разъем имеет более точное исполнение, чем дешевая азиатская продукция. Центральный контакт имеет серебряное напыление, а сам корпус выполнен из латуни. Некоторые фрагменты дополнительно покрыты никелем;

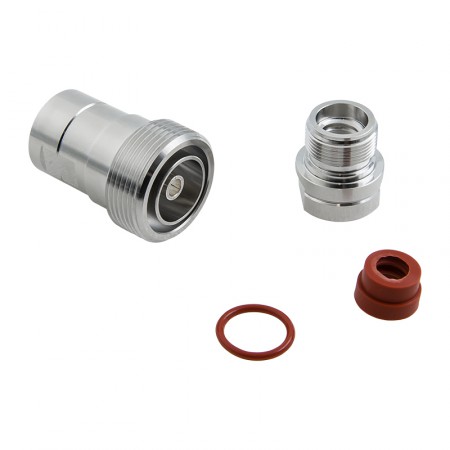

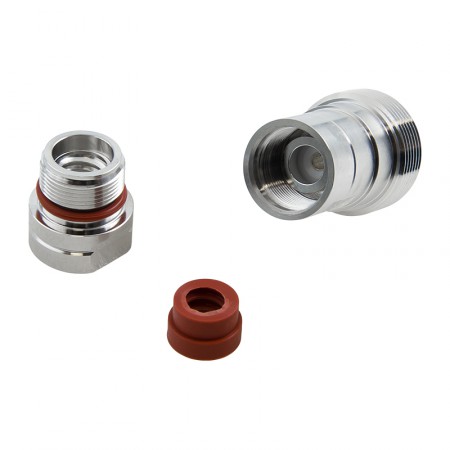

• Прижимная конструкция упрощает монтаж на объекте, поскольку не требует пайки или использования обжимных клещей;
• Разъем обладает низкими показателями интермодуляционных помех третьего порядка — менее 158 дБн. Это означает, что помехи в линии при использовании мультидиапазонных передатчиков будут минимальны;
• Коэффициент стоячей волны по напряжению — менее 1,1;
• Коннектор гарантированно работает при температуре от -40°С до +85°С. Защита от влаги и пыли класса IP68 расширяет возможности по его использованию в уличных условиях без дополнительной защиты.

Чтобы купить розетку 7/16 DIN от Acome для фидера, нажмите «В корзину» и оформите заказ на сайте. Задать вопрос о комплектующих для систем усиления связи вы всегда можете по телефону 8-800-3333-965!
