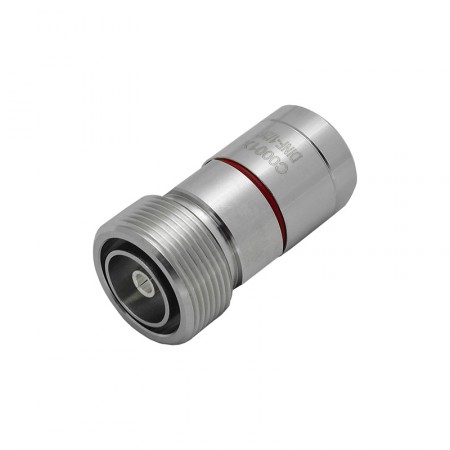

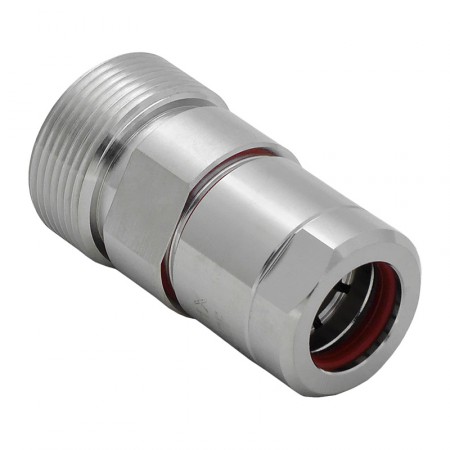

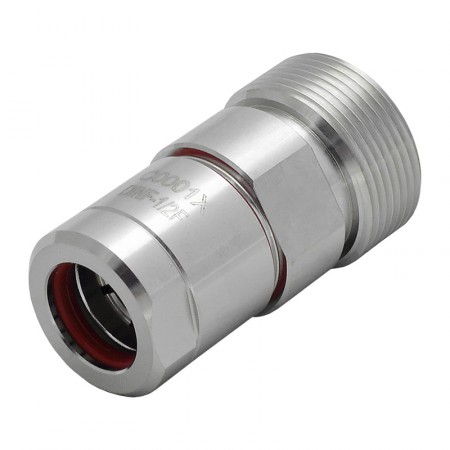

Разъём DF-1/2F (DIN-female, прижимной, на кабель 1/2) (Acome C0001X)

Цена: 800 р.
Категория: Разъемы
Наличие: В наличии

Артикул: 2655

Купить
В сравнение

Специальный разъем DIN-female для коаксиального фидерного кабеля 1/2″, используемый в коммутации оборудования базовых станций сотовых операторов. Прижимной коннектор C0001X от компании Acome имеет простую и надежную конструкцию, что обеспечивает прочную фиксацию на кабеле, высокое качество передачи ВЧ-сигнала и минимальные потери мощности.

Прижимной разъем DIN-female для фидерного кабеля

Разъем Acome C0001X предназначен для использования с фидером 1/2″, который широко распространен для соединения между собой высокочастотного радиооборудования. Благодаря малым показаниям затухания, фидерный кабель может использоваться на больших расстояниях. Способность передавать сигнал с минимальной потерей мощности — основное преимущество фидера перед обычным коаксиальным кабелем, и именно поэтому фидерный кабель применяется в оборудовании базовых станций сотовой связи и в других системах с повышенными требованиями к качеству передаваемого сигнала.

Acome C0001X обладает волновым сопротивлением 50 Ом — стандартным показателем для систем сотовой связи. Использование в масштабах одной системы унифицированного волнового сопротивления позволяет избежать рассогласования волновых и электрических показателей и, как следствие, добиться наилучшей эффективности работы оборудования.  Согласно официальным данным от производителя Acome, C0001X обладает низким уровнем интермодуляционных искажений и надежной защитой от помех различной природы.

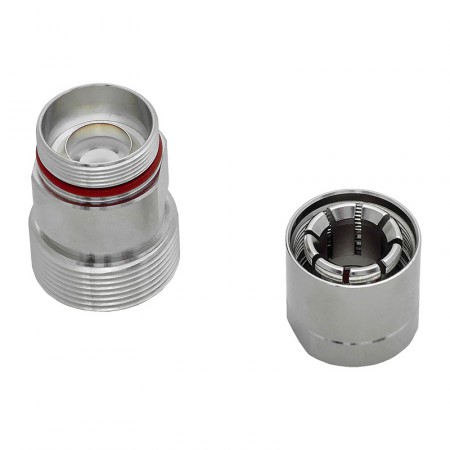

Разъем Acome C0001X представляет собой кабельную «розетку» («мама») с прямым исполнением корпуса. Как и большинство прижимных разъемов для фидера, C0001X устанавливается на кабель предельно просто и не требует пайки. Прижимная конструкция обеспечивает надежность монтажа, устойчивость к механическим повреждениям, а также высокие экранирующие характеристики.

Однажды изготовленная кабельная сборка с разъемом C0001X прослужит максимально долго. Всепогодное исполнение корпуса соответствует стандарту водонепроницаемости IP68. Используемые при производстве разъема материалы проходят многоэтапный контроль качества, что позволяет исключить несоответствие C0001X заявленным техническим характеристикам.

Рабочий диапазон частот до 3 ГГц позволяет свободно эксплуатировать C0001X с оборудованием, работающим на частотах российской сотовой связи и мобильного интернета.

Разъем C0001X — специализированный высокочастотный коннектор с массивным металлическим корпусом, устойчивым к воздействию непогоды и механическому истиранию.  Коннектор может использоваться с фидерным кабелем 1/2″ от компании Acome или других производителей (Hengxin, Draka, Andrew).

Чтобы купить прижимной разъем Acome C0001X для фидерного кабеля, просто оформите заказ онлайн. При подборе кабеля и разъемов для личной или корпоративной системы усиления связи воспользуйтесь бесплатной консультацией наших специалистов. Позвоните по номеру 8-800-3333-965, и мы поможем подобрать комплектующие с требуемыми характеристиками по лучшим ценам!

Характеристики
Разъем 7/16 DIN-female
Марка кабеля 1/2″
Волновое сопротивление 50 Ом
Частотный диапазон 0–3 ГГц
Сопротивление изоляции ≥ 10000 МОм
Сопротивление внутреннего контакта ≤ 0,4 мОм
Сопротивление внешнего контакта ≤ 0,2 мОм
Испытательное напряжение (на уровне моря) 2500В / 50 Гц
Рабочее напряжение (на уровне моря) 1600В / 50 Гц
Уровень интермодуляционных искажений третьего порядка (PIM3) ≤ -158 дБн (при несущих 2x20 Вт на частоте ≤ 1880 МГц)
КСВн (коэффициент стоячей волны по напряжению) ≤ 1,1
Монтаж на гофру прижимной
Конструктивное исполнение прямое
Материал корпуса латунь, плакированная медным сплавом
Материал зажимной и стяжной гайки никелированная латунь
Диэлектрик фторопласт (PTFE)
Материал центрального проводника бронза, плакированная серебром
Защита корпуса IP68
Диапазон рабочих температур от -40°С до +85°С
Размер 54,4 x Ø29 мм
Вес 129 г
