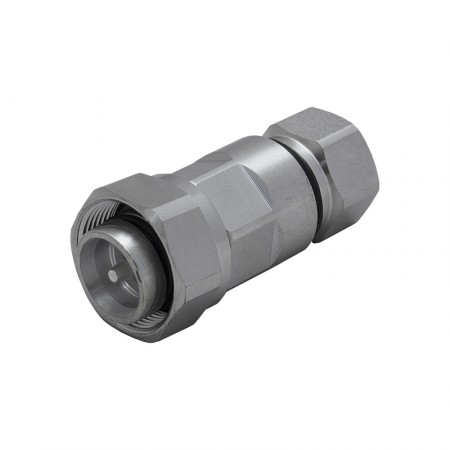

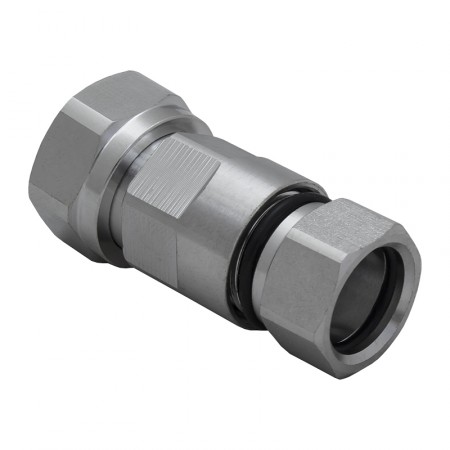

Разъём коаксиальный 4.3-10-m, прямой, для кабеля 1/2 SF

Цена: 360 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 3084

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Вилка серии 4.3-10 (male, «папа») для быстрого монтажа на гибкий коаксиальный фидер 1/2″ SF (SuperFlex). Этот прижимной разъем подходит как для создания джамперных кабелей, так и для оперативной установки на кабельную линию в полевых условиях. Штекер серии 4.3-10 активно применяется в современных системах радиопередачи, которые задействуют новейшие стандарты и технологии.

Преимущества коннекторов серии 4.3-10

Серия разъемов 4.3-10 была разработана как ответ на растущие потребности крупных телекоммуникационных компаний. Новые соединители приходят на смену устаревшим стандартам, таким как 7/16 DIN и 4.1-9.5, и предлагают высокие технические характеристики при компактности и малом весе корпуса. Коннекторы 4.3-10 имеют переработанную конструкцию, которая обеспечивает наилучший контакт проводников и гарантирует минимальный уровень интермодуляционных искажений.

Сильные стороны серии 4.3-10:

  • По сравнению с классической серией 7/16 DIN, коннекторы стали на 40% меньше в размере и на 60% легче;
  • Благодаря компактности, эти разъемы лучше подходят для использования в условиях ограниченного пространства и позволяют создание более компактных модулей связи с плотным размещением соединителей. Так, фланец розетки 4.3-10 обычно имеет стороны, не превышающие 25,4 мм;
  • Новая конструкция обеспечивает улучшенный контакт внешнего проводника, что приводит к уменьшению PIM3 (интермодуляционных помех) и снижению затухания;
  • Разъемы 4.3-10 оптимальны для работы в диапазоне частот до 3000 МГц;
  • Допускается эксплуатация на улице или в помещениях при температуре от -40°С до +85°С. Защита от пыли и влаги категории IP67.

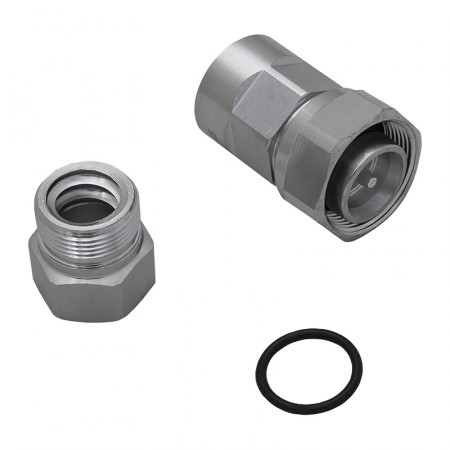

Коннектор имеет прямую конструкцию, установка на кабель осуществляется прижимным способом. Чтобы закрепить вилку на фидере, не требуется пайка центрального контакта или применение обжимного инструмента. Инженер может изготовить соединительный провод заранее или осуществить монтаж коннектора непосредственно во время выполнения работ на объекте.

Вилка 4.3-10-m для гибкого фидера 1/2″ SF

Этот разъем предназначен для установки на фидерные кабели серии 1/2″ SF, где SF означает повышенную гибкость (Super Flexible). Фидеры этой серии имеют диаметр около 13,5 мм, что сравнимо с наиболее толстыми «коаксиалами». Кабели 1/2″ SF отличаются низкими потерями, при этом их удобно монтировать на объектах любого типа. Чаще всего их используют в составе коммуникационных решений сотовых операторов, а также в промышленных системах усиления связи.

Разъемы 4.3-10-m для фидера 1/2″ SF можно купить на нашем сайте, оформив заказ онлайн. Нужна помощь в выборе оборудования? Позвоните нашим менеджерам по телефону 8-800-3333-965 или задайте вопрос в онлайн-чате!

Характеристики
Разъем 4.3-10-male
Марка кабеля 1/2″ SuperFlex (Ø13,5 мм)
Волновое сопротивление 50 Ом
Частотный диапазон 0–3 ГГц
Вносимые потери ≤ 0,15 дБ
КСВн ≤ 1,15
Интермодуляционные помехи третьего порядка (PIM3) ≤ -155 дБн @ 2x43 дБм
Сопротивление изоляции ≥ 5000 МОм
Максимальное напряжение изоляции 2500В (RMS)
Рабочее напряжение 1000В (RMS)
Сопротивление центрального проводника ≤ 1,5 мОм
Сопротивление внешнего проводника ≤ 1,5 мОм
Количество циклов соединения ≥ 500
Материал центрального проводника латунь, серебряное покрытие
Материал диэлектрика PTFE, TPX
Материал корпуса и внешнего проводника латунь, триметаллическое покрытие
Материал уплотнителя силиконовая резина
Материал гайки латунь, триметаллическое покрытие
Монтаж на гофру прижимной
Конструктивное исполнение прямое
Испытание на механический удар MIL-STD-202, Метод 213, Условие D
Испытание на вибрацию MIL-STD-202, Метод 204, Условие A
Степень защиты IP67
Температура эксплуатации от -40°С до +85°С
Размер 42 x Ø22 мм
Вес 63 г
