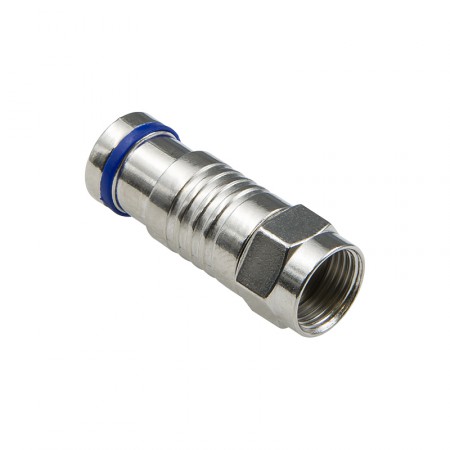

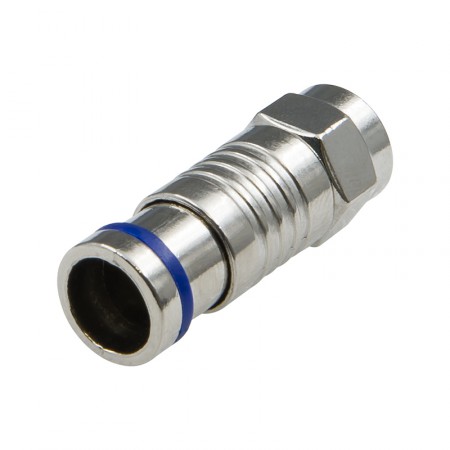

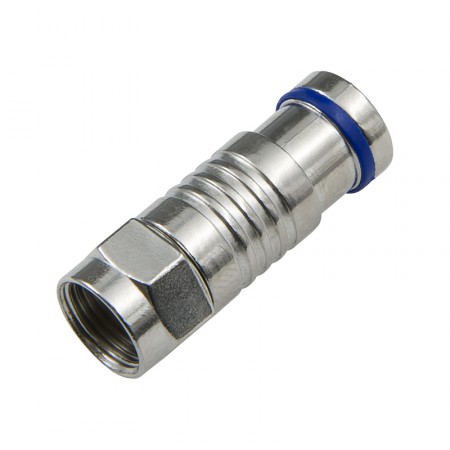

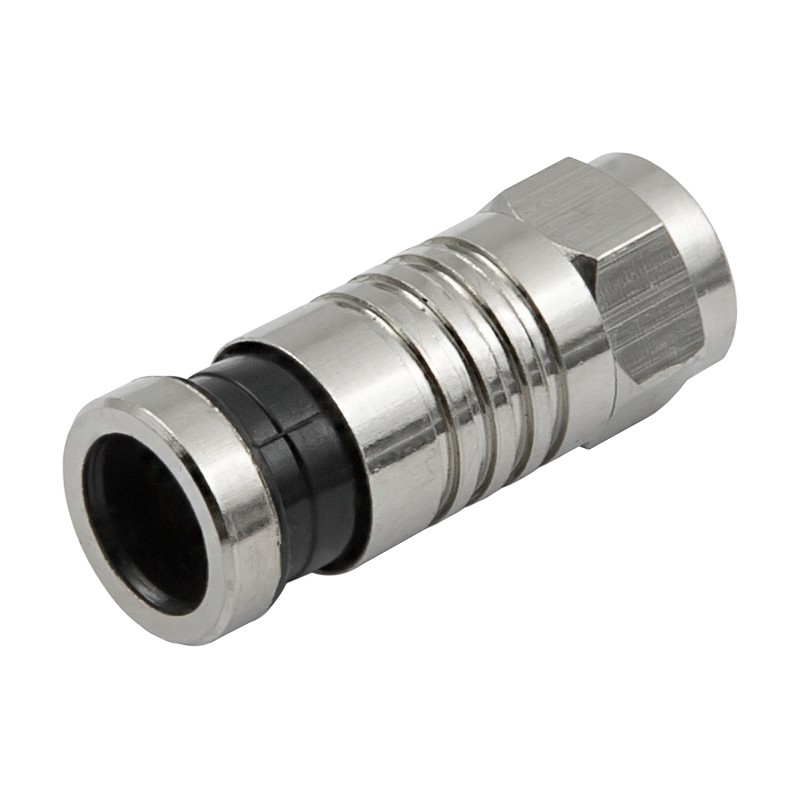

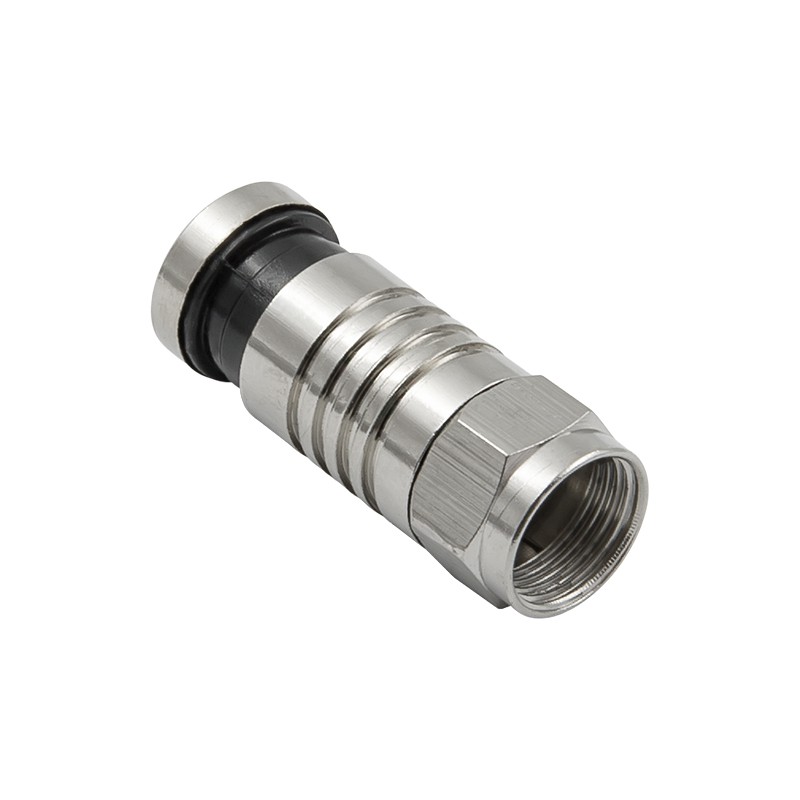

Разъём CON-F-M-RG6-CMP (F-male, компрессионный, на кабель RG-6)

Качественный разъем F-male компрессионного типа для установки на кабельную серию RG-6. Коннектор фиксируется на проводе с использованием специальных клещей для прессования. Компрессионные разъемы легко устанавливаются, прочно удерживаются на проводе и выдерживают большое число циклов подключения (не менее 500).

Принцип установки компрессионного коннектора

CON-F-M-RG6-CMP монтируется на зачищенный конец кабеля RG-6 и других кабелей 75 Ом схожего диаметра. Разъем представляет собой вилку F-male без центрального пина: контактом выступает непосредственно коаксиальная жила провода, которая проходит сквозь корпус коннектора.

Монтаж компрессионного коннектора производится особым обжимным инструментом, который с большой силой сдавливает переднюю и заднюю части разъема. Такой инструмент часто называют пресс-клещами, однако его не следует путать с обычными клещами для обжима разъемов с гильзами. К совместимым инструментам относится Jonard Tools CT-200, KNIPEX KN-974020SB и многочисленные нефирменные аналоги.

Среди преимуществ CON-F-M-RG6-CMP:

• Прочность установки. После монтажа разъем тяжело сорвать с кабеля, даже приложив существенное усилие;
• Качественные материалы. Коннектор выполнен из никелированного цинка. Дополнительная кольцевая прокладка из резины повышает защиту от влаги и пыли, позволяя применять коннектор снаружи зданий;
• Простота монтажа. Процесс установки не требует пайки и сводится к зачистке кабеля и обжиму с помощью инструмента.

Если у вас нет подходящего инструмента для опрессовки, используйте самообжимные разъемы FCPO-55 или недорогие резьбовые (накручивающиеся) коннекторы F-113A.

Где применяются компрессионные разъемы F-типа?

F-серия имеет сопротивление 75 Ом и является стандартным типом коннекторов для телевизионных кабелей и систем кабельного, эфирного и спутникового вещания. Как правило, по кабелям RG-6 передается видео- и аудиосигнал: с их помощью соединяют антенны или оборудование операторов с телевизорами, DVB-приставками, ТВ-тюнерами и спутниковыми ресиверами.

В последние годы кабели RG-6 также используются в системах усиления мобильной связи. Использование комплектующих 75 Ом совместно с репитерами и модемами приводит к дополнительной потере мощности из-за рассогласования, но позволяет заметно удешевить итоговую стоимость проекта. Использование F-разъемов в системах связи оправдано при работе с устойчивым сигналом, который допускает некоторую деградацию из-за разницы импедансов.
