Кабель Hengxin (коаксиальный фидер 1/2) (HCAAY-50-12)

Цена: 330 р.
Скидка: По запросу
Категория: Кабель
Наличие: Есть в наличии

Артикул: 4150

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Фидерный кабель HCAAY-50-12 от компании Hengxin имеет пониженный уровень затухания и рассчитан на использование в сложных и распределенных радиосистемах. Он отлично справляется с задачами передачи сигнала на большие расстояния — будь то подключение базовых станций, создание мощных систем усиления или интеграция в профессиональное радиооборудование.

Проверенное решение для телеком-инфраструктуры

Фидерная линия с диаметром 1/2″ сконструирована для работы с сигналами частотой до 8,8 ГГц. Наиболее эффективно кабель функционирует на частотах, типичных для мобильной связи (0–3 ГГц), а также на уровне 2,4/5 ГГц — частотах WiFi-сетей. Благодаря точной геометрии и качественным материалам, кабель отличается высокой устойчивостью к потерям, стабильной работой и длительным сроком службы. Он получил широкое распространение, и сегодня им пользуются операторы мобильной связи и инженерные предприятия.

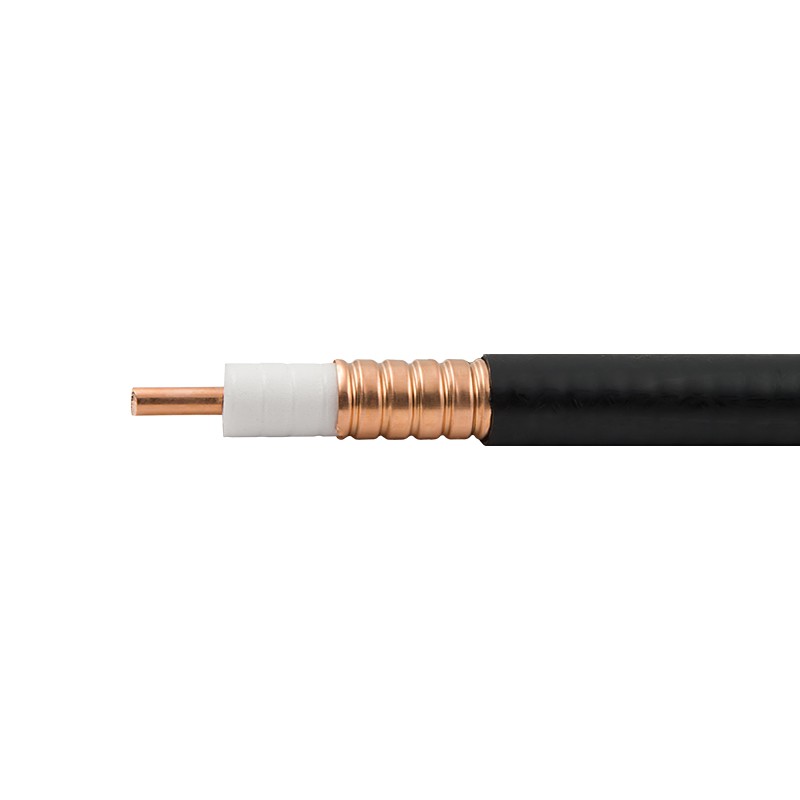

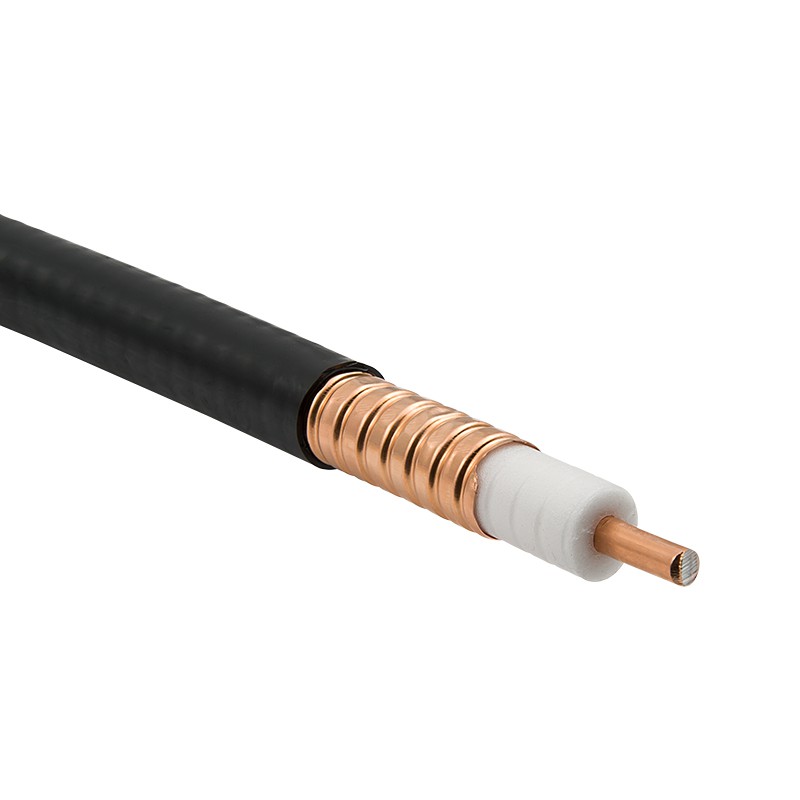

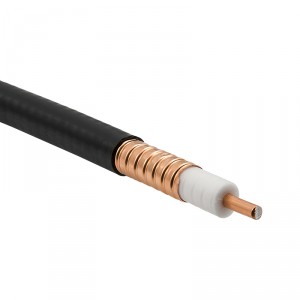

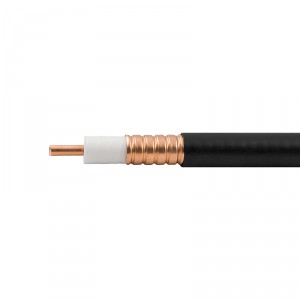

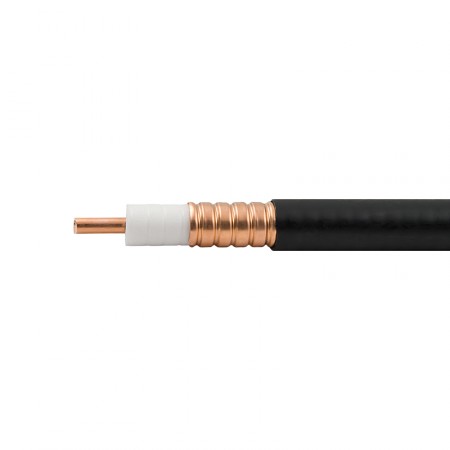

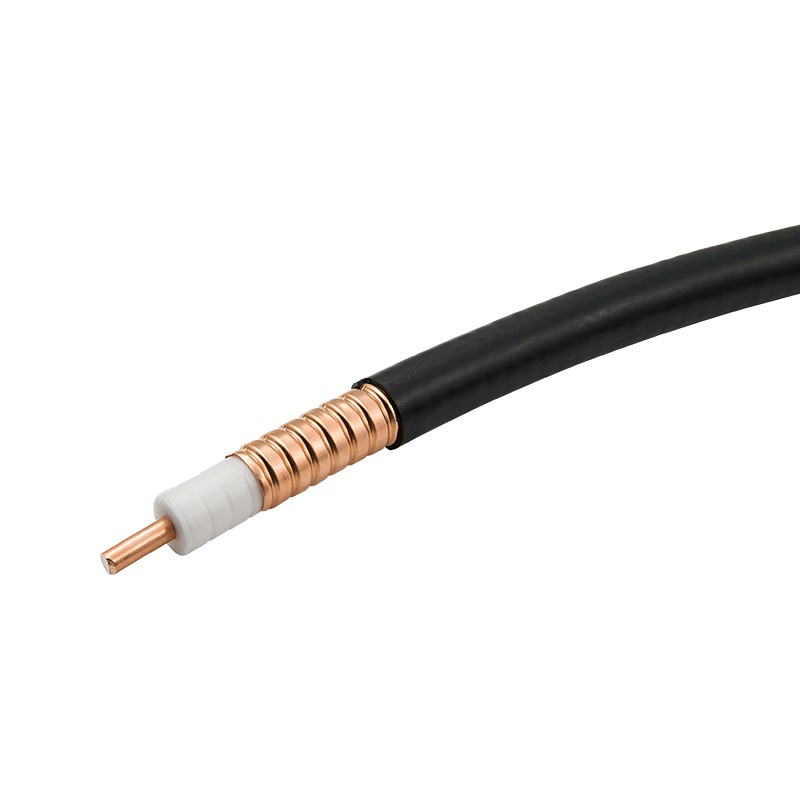

Как и другие коаксиальные линии, фидер состоит из четырех ключевых «слоев»: центрального проводника, изоляции, внешнего проводника и защитной оболочки. В отличие от более тонких серий, здесь в качестве экрана применена непрерывная медная трубка, обеспечивающая максимальную защиту от внешних помех.

Состав кабеля Hengxin HCAAY-50-12 включает:

  • Центральную жилу CCA (алюминий, покрытый медью) (Ø 4,8 мм). За счет скин-эффекта, возникающего при прохождении ВЧ-сигнала, алюминиевая основа не ухудшает качество передачи, при этом стоимость изделия существенно снижается;
  • Изоляционный слой из вспененного полиэтилена (Ø12,3 мм), который гарантирует устойчивое волновое сопротивление на уровне 50 Ом и обеспечивает отцентрованное положение всех элементов;
  • Экран из гофрированной медной трубы (Ø13,8 мм) предназначен для подавления внешнего электромагнитного шума и предотвращения утечек сигнала;

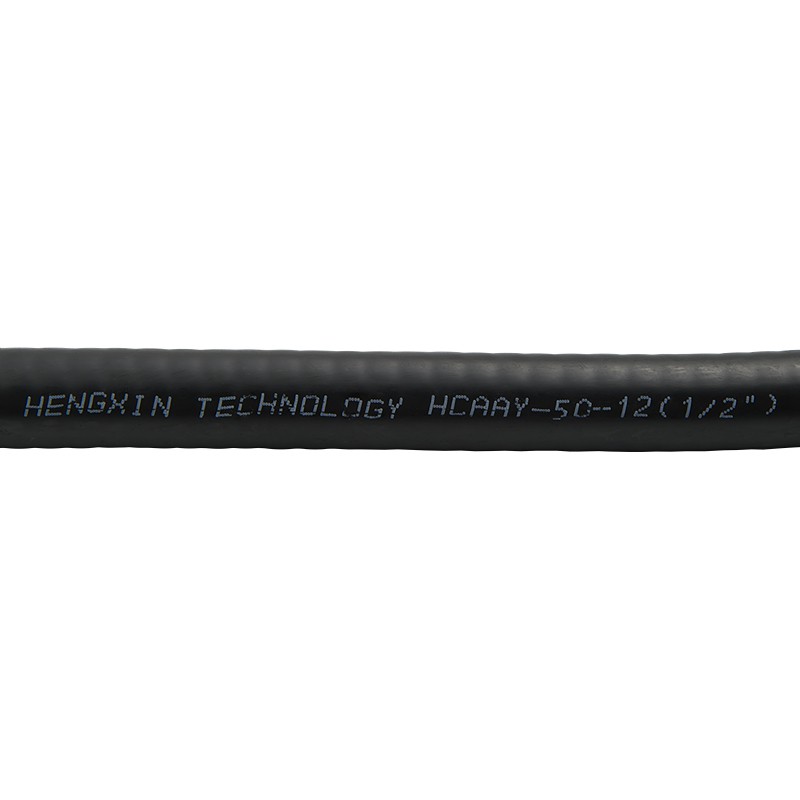

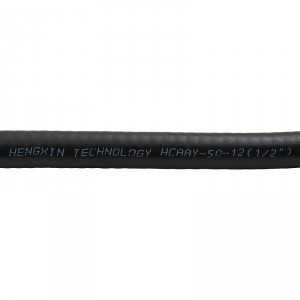

  • Защитную PE-оболочку (Ø15,7 мм) черного цвета. Оболочка имеет высокую прочность и не подвержена деградации даже при длительном воздействии солнечных лучей, высоких и низких температур.

Для прокладки в общественных заведениях выпускается версия HCAAYZ-50-12 с безгалогенной огнестойкой оболочкой. Версия с оболочкой из обычного полиэтилена чаще используется на открытых пространствах, а также на частных объектах.

Минимальное затухание — максимальная стабильность

Основной областью применения кабеля является передача сигналов мобильных сетей, WiFi и радиосвязи. К примеру, при частоте 900 МГц (GSM) уровень затухания составляет менее 6,87 дБ на 100 метров. На частоте WiFi (2,4 ГГц) — около 11,8 дБ, а в диапазоне 4G (2500 МГц) — не превышает 12 дБ.

Кабель полностью совместим с коннекторами стандарта 1/2″, которые выпускаются Hengxin и другими компаниями-производителями. На практике HCAAY-50-12 часто используется с классическими разъемами 7/16 DIN, более современными 4.3-10 или компактными N-type.

Устойчивость к сложным условиям

Hengxin HCAAYZ-50-12 разработан для круглогодичного применения. Рабочий температурный диапазон — от -55°C до +85°C, монтаж допускается при температуре от -40°C до +60°C. Наружная оболочка устойчива к УФ-излучению, влажности и перепадам температуры, что делает кабель подходящим решением для установки на открытом воздухе и в суровых климатических условиях.

Чтобы купить фидер 1/2″ с PE-оболочкой, добавьте товар в корзину и перейдите к оформлению заказа. В поле «Количество» обязательно укажите необходимую длину кабеля в метрах. Задать вопрос и получить консультацию по ассортименту можно по телефону 8-800-3333-965!

Цена указана за 1 метр погонный.

Кабель Hengxin HCAAY-50-12 — паспорт [PDF, ~293Kb]

Характеристики
Тип кабеля коаксиальный фидер 1/2″
Центральный проводник (материал) алюминий, покрытый медью
Центральный проводник (диаметр) 4,8 мм
Диэлектрик (материал) физически вспененный полиэтилен
Диэлектрик (диаметр) 12,3 мм
Внешний проводник (материал) гофрированная медная трубка
Внешний проводник (диаметр) 13,8 мм
Внешняя оболочка (материал) полиэтилен (PE)
Внешняя оболочка (диаметр) 15,7 мм
Цвет черный
Частота отсечки 8,8 ГГц
Волновое сопротивление 50 ±1 Ом
Погонная емкость 76 пФ/м
Скорость распространения сигнала 86%
Сопротивление изоляции 5000 МОм/км
Напряжение пробоя оболочки 8000В
Пиковое напряжение (ВЧ) 1,6 кВ
Допустимая мощность 40 кВт
Эффективность экранирования при частоте > 10 МГц > 120 дБ
КСВн (коэффициент стоячей волны по напряжению) 0,8–1,0 ГГц: 1,10
1,7–2,2 ГГц: 1,13
2,2–2,7 ГГц: 1,15
3,3–3,6 ГГц: 1,20
4,8–5,0 ГГц: 1,20
Затухание (на 100 м, при 20°C) 100 МГц: 2,17 дБ
150 МГц: 2,67 дБ
200 МГц: 3,10 дБ
280 МГц: 3,67 дБ
450 МГц: 4,74 дБ
800 МГц: 6,45 дБ
900 МГц: 6,87 дБ
1000 МГц: 7,28 дБ
1500 МГц: 9,08 дБ
1800 МГц: 10,05 дБ
2000 МГц: 10,66 дБ
2200 МГц: 11,24 дБ
2400 МГц: 11,80 дБ
2500 МГц: 12,08 дБ
3000 МГц: 13,39 дБ
3300 МГц: 14,17 дБ
3600 МГц: 14,90 дБ
4000 МГц: 15,83 дБ
4500 МГц: 16,96 дБ
4800 МГц: 17,62 дБ
5000 МГц: 18,04 дБ
Минимальный радиус изгиба (однократный) 50 мм
Минимальный радиус изгиба (многократный) 125 мм
Минимальное число изгибов 15 циклов
Усилие на разрыв 1100 Н
Стойкость к сдавливанию 20 Н/мм
Температура монтажа от -40°С до +60°С
Температура эксплуатации от -55°С до +85°С
Температура хранения от -55°С до +85°С
