Разъём NM-1/2SF (N-male, прижимной, на кабель 1/2 SF)

Цена: 510 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 2103

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

NM-1/2SF — разъем N-male, предназначенный для монтажа на фидерный кабель стандарта 1/2″ Super Flex. Кабель 1/2″ SF применяется при прокладке протяженных кабельных трасс для подключения специализированного радиооборудования, в том числе усилителей сотовой связи и базовых станций операторов.

По типу монтажа разъем NM-1/2SF является прижимным. Пайка центрального контакта не требуется, равно как и использование специальных клещей для обжатия кабеля. Схема сборки разъема и фиксации кабеля приведены в инструкции производителя. На изображениях подробно и наглядно отображен процесс подготовки кабеля и непосредственно сборки разъема.

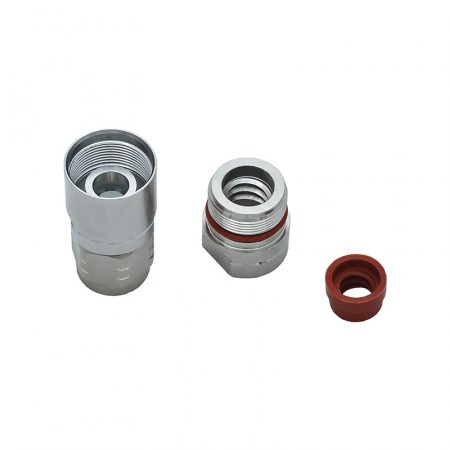

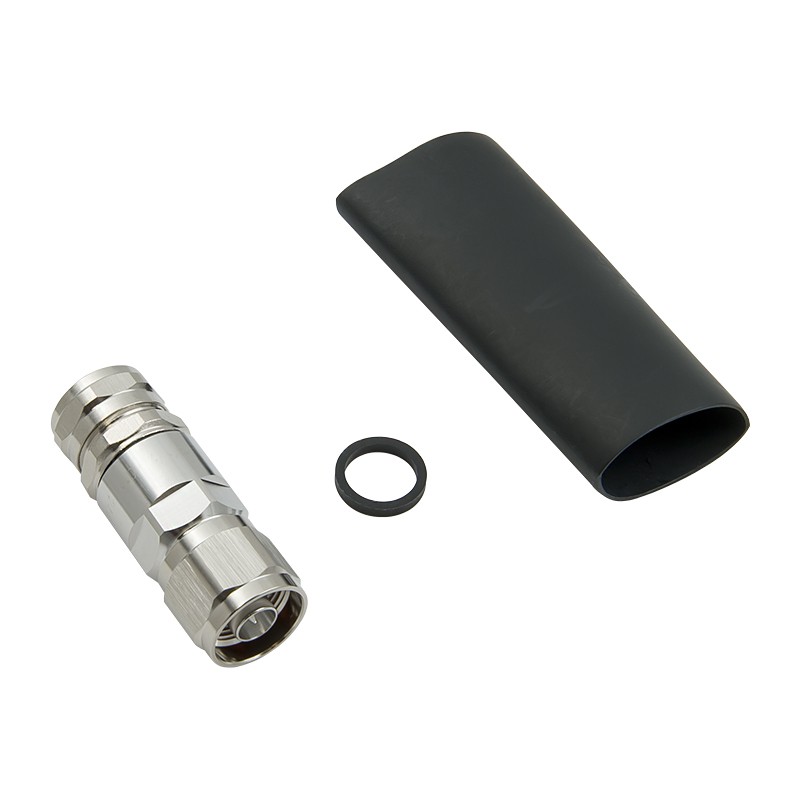

В комплекте поставки разъема есть необходимые уплотнительные элементы и небольшой пакетик технической смазки, которая наносится на резьбу разъема и обеспечивает герметичность соединения и устойчивость к коррозии. Разъем NM-1/2SF от Acome снабжен силиконовой прокладкой, повышающей водонепроницаемость.

Волновое сопротивление разъема и стандартного кабеля 1/2″ Super Flex — 50 Ом, что позволяет применять эти коммутационные элементы в сфере сотовой связи. Диапазон рабочих частот разъема ограничен 3 ГГц.

Массивный металлический корпус обеспечивает разъему высокую механическую прочность, устойчивость к ударам и падениям, сезонным перепадам температуры, а также хорошие экранирующие свойства.

Среди преимуществ фидерных кабелей — минимальные потери сигнала, которые достигаются благодаря высоким электротехническим характеристикам. В отличие от простых коаксиальных кабелей, фидер 1/2″ Super Flex позволяет осуществлять прокладку кабеля на большие расстояние при минимальных показателях затухания. Кроме того, кабель 1/2″ SF обладает высокой гибкостью (диаметр внешней оболочки — всего 14 мм), что существенно упрощает процесс монтажа и прокладки кабельных трасс и сборок.

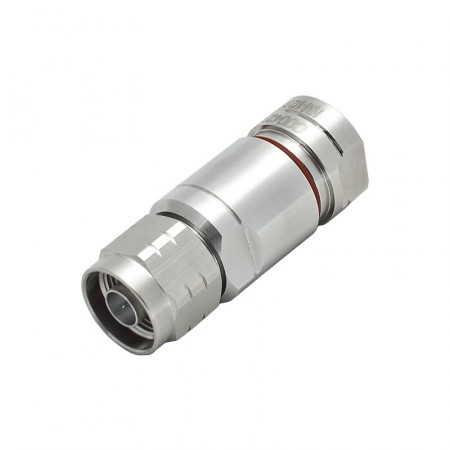

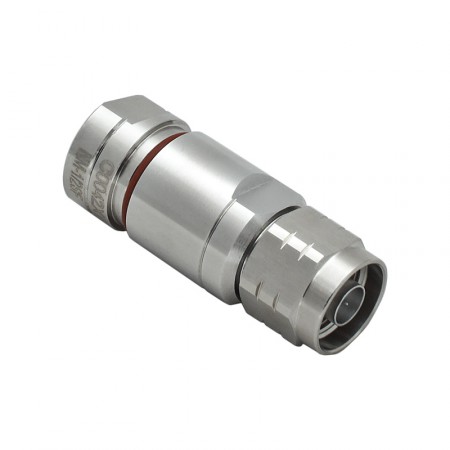

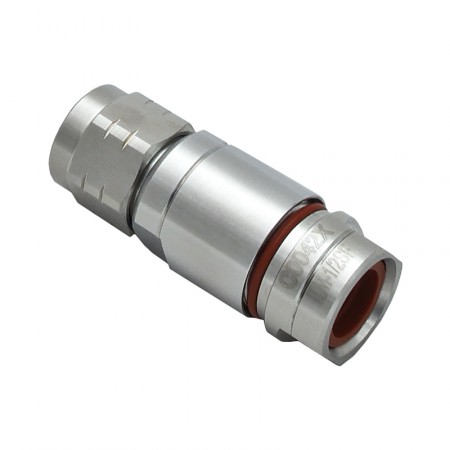

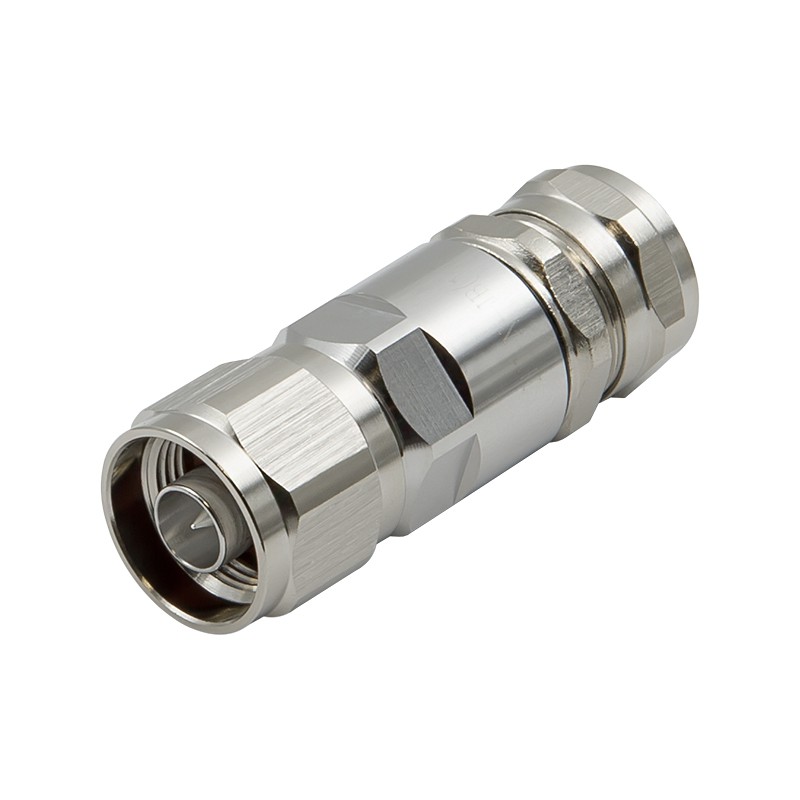

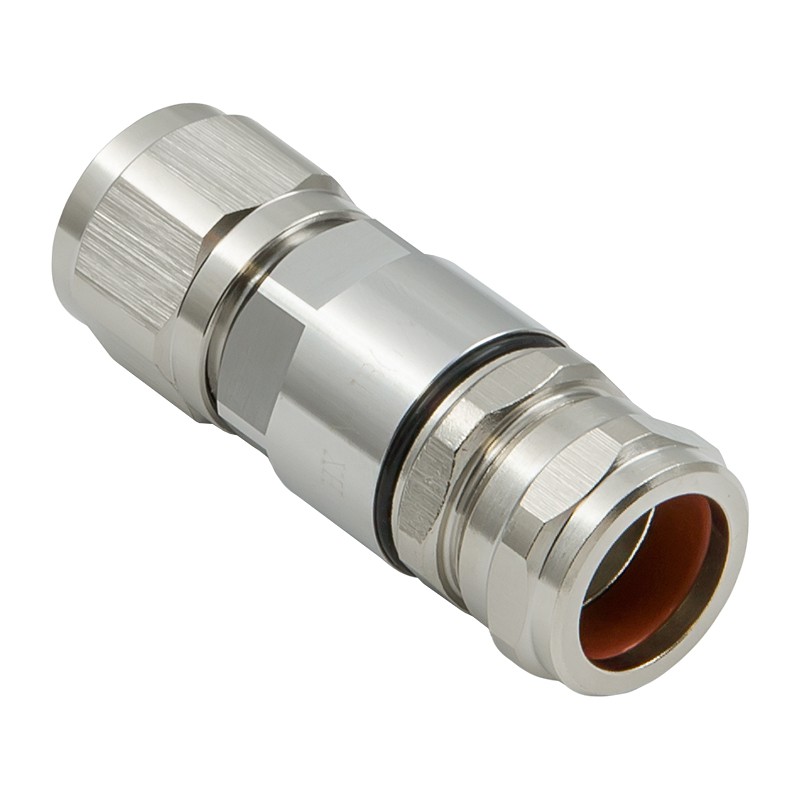

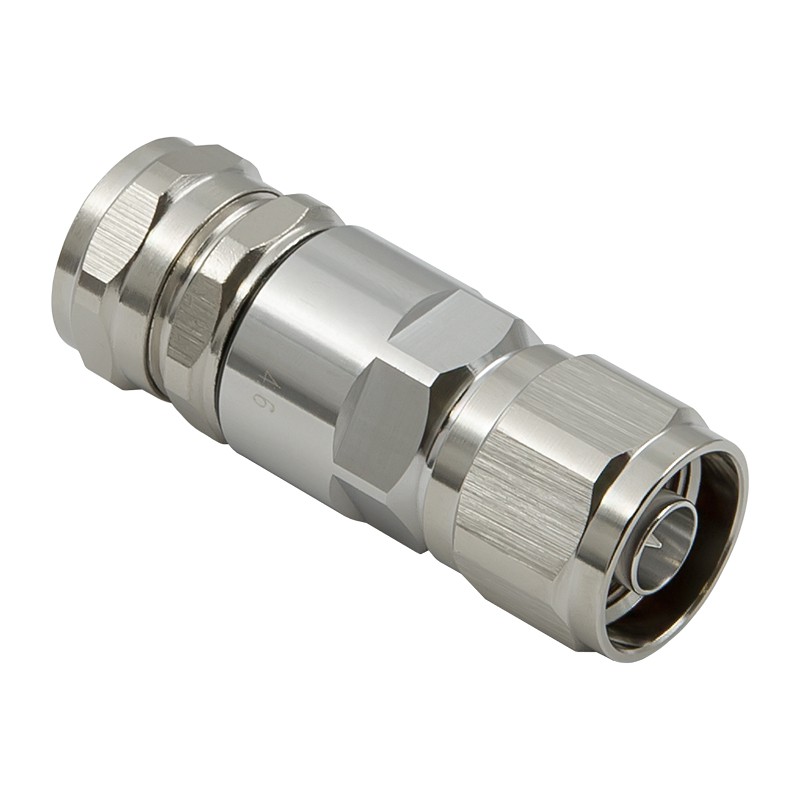

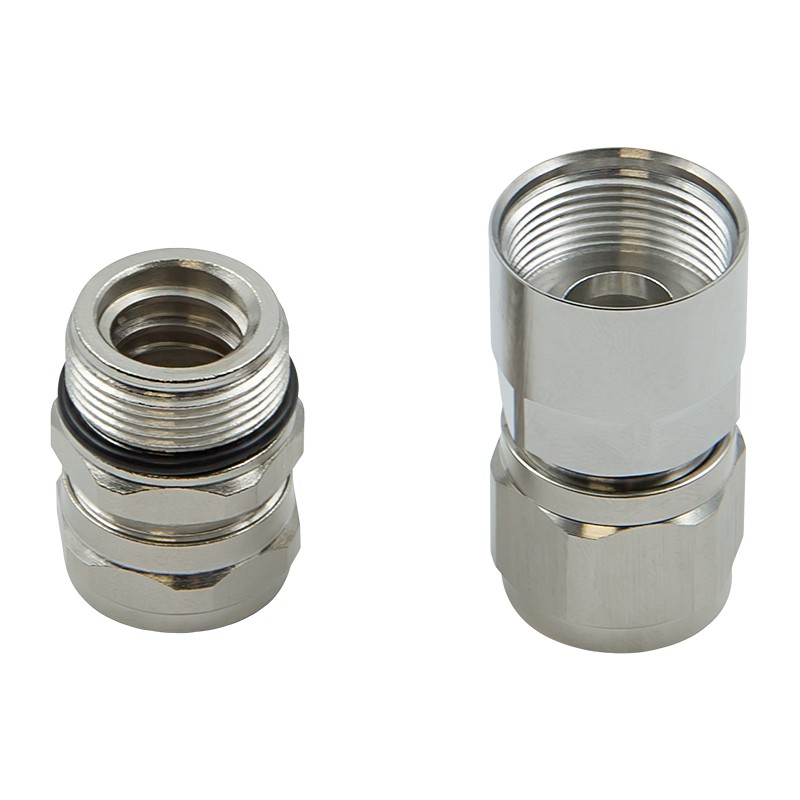

На фото изображен разъём NM-1/2SF в исполнении фирмы Acome, индекс разъема — C0042X. В зависимости от партии на нашем складе могут присутствовать аналогичные разъёмы других производителей. Если для вас важна фирма-производитель разъёма, просьба уточнять при заказе.

Характеристики
Разъем N-male
Марка кабеля 1/2″ Super Flex
Волновое сопротивление 50 Ом
Частотный диапазон 0–3 ГГц
Сопротивление изоляции ≥ 5000 МОм
Сопротивление внутреннего контакта ≤ 1 мОм
Сопротивление внешнего контакта ≤ 0,25 мОм
Испытательное напряжение (на уровне моря) 2000В / 50 Гц
Рабочее напряжение (на уровне моря) 1300В / 50 Гц
Уровень интермодуляционных искажений третьего порядка (PIM3) ≤ -145 дБн (при несущих 2x20 Вт на частоте ≤ 1880 МГц)
КСВн (коэффициент стоячей волны по напряжению) ≤ 1,1
Монтаж на гофру прижимной
Монтаж центрального контакта цанга
Конструктивное исполнение прямое
Материал корпуса латунь, плакированная медным сплавом
Материал зажимной и стяжной гайки никелированная латунь
Диэлектрик фторопласт
Диапазон рабочих температур от -40°С до +85°С
Вес 91 г
