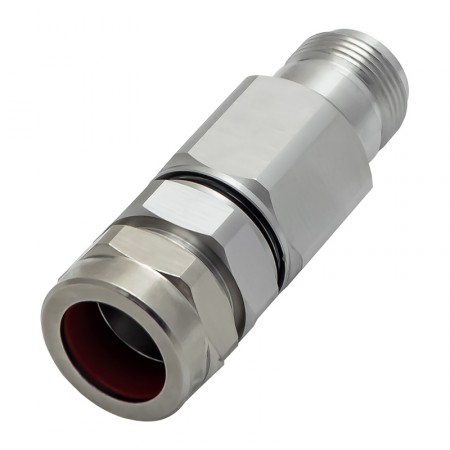

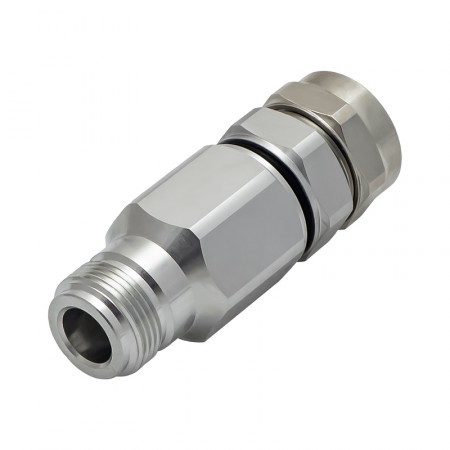

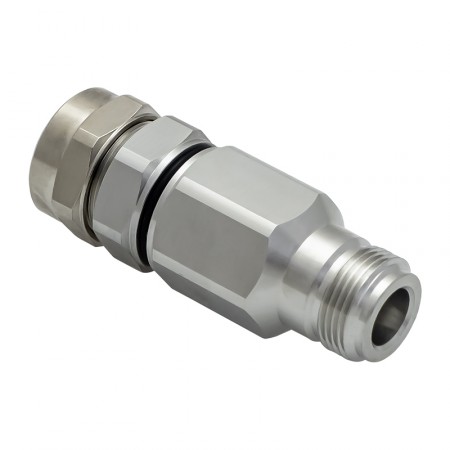

Разъём NF-1/2SF (N-female, прижимной, на кабель 1/2 SF)

Цена: 1 000 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 3015

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Разъем N-типа («мама») для гибкого фидерного кабеля 1/2″ SuperFlex. Коннектор имеет прижимную конструкцию и во время монтажа не требует пайки или обжима. Основная сфера применения — чувствительные системы связи с повышенными требованиями к качеству передачи сигнала.

Когда используются соединители N-типа?

Коннектор N-типа применяется в сотовом оборудовании как профессионального, так и бытового назначения. Стандарт N-type широко используется для соединения антенн с приемниками и передатчиками ВЧ-сигнала, в том числе в составе базовых станций или систем ретрансляции (усиления).

Стандартный импеданс 50 Ом, надежное резьбовое соединение и низкие потери сделали серию N-разъемов особенно популярной среди производителей сотового оборудования и радиоинженеров.

Гибкий фидерный кабель

Фидер 1/2″ SF имеет внешний диаметр около 13,5 мм, что соизмеримо с наиболее качественными коаксиальными кабелями. Однако, в отличие от последних, фидер в качестве внешнего проводника имеет сплошную медную трубку, которая обеспечивает надежное экранирование и передачу сигнала с минимальными потерями. Свое название SuperFlex эта серия получила из-за высокой гибкости, нетипичной для фидерных кабелей.

Как правило, фидер 1/2″ SF применяется при повышенных требованиях к среде передачи, например, в составе базовых станций операторов или промышленных систем усиления сотовой связи.

Особенности коннектора NF-1/2SF

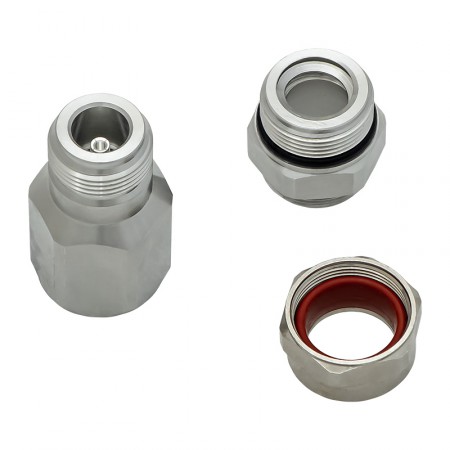

Разъем имеет прямое исполнение. По своей конструкции коннектор состоит из основной части, затяжной гайки и герметизирующей гайки с уплотнительным кольцом. Основные элементы коннектора выполнены из качественного сплава (латунь) с нанесенным защитным покрытием.

Во время установки рекомендуется использовать зачистной инструмент для фидера 1/2″ SuperFlex. Процесс монтажа занимает считанные минуты, не требует пайки или обжима. Каждая единица товара запакована в индивидуальную упаковку, защищающую от влаги и пыли во время хранения и транспортировки. К каждой упаковке прилагается инструкция по монтажу.

Иногда бывает непросто подобрать нужный разъем для того или иного применения. Не уверены, какой соединитель нужен вам? Позвоните по телефону 8-800-3333-965, и наши менеджеры помогут определить тип нужного разъема!

Разъем NF-1/2SF — спецификации [PDF, ~131Kb]

Характеристики
Разъем N-female
Марка кабеля 1/2″ SuperFlex (Ø13,5 мм)
Волновое сопротивление 50 Ом
Частотный диапазон 0–11 ГГц
Возвратные потери ≥ 35 дБ @ 0–1 ГГц
≥ 30 дБ @ 1–2,7 ГГц
≥ 28 дБ @ 2,7–3,8 ГГц
≥ 23 дБ @ 3,8–6 ГГц
Вносимые потери ≤ 0,05 дБ
Сопротивление изоляции ≥ 5 ГОм
Сопротивление центрального проводника ≤ 1 мОм
Сопротивление внешнего проводника ≤ 0,25 мОм
Рабочее напряжение 500В RMS
Максимальная мощность 1000 Вт @ 1 ГГц
700 Вт @ 2 ГГц
Уровень интермодуляционных искажений третьего порядка (IM3) ≥ -159 дБн (@2 x 43 дБм)
Количество циклов соединения ≥ 500
Сила удержания центрального контакта (осевая) ≥ 28 Н
Сила удержания центрального контакта (радиальная) ≥ 3 Н-см
Крутящий момент при соединении (протестированный) ≤ 1,7 Н-м
Рекомендуемый крутящий момент 0,7–1,1 Н-м
Материал центрального контакта бронза, покрытие серебром (3–6 мкм)
Материал внешнего контакта латунь, покрытие белой бронзой по серебру
Материал зажимной гайки латунь, покрытие белой бронзой по серебру
Материал герметизирующей гайки латунь, покрытие никелем (2,5–5 мкм)
Материал диэлектрика TPX & POM
Материал уплотнителя силикон и этилен-пропиленовый каучук (EPDM)
Монтаж на гофру прижимной
Конструктивное исполнение прямое
Испытание на термический скачок MIL-STD-202, Метод 107, Условие B
Испытание на сопротивление коррозии MIL-STD-202, Метод 101, Условие B
Испытание на вибрацию MIL-STD-202, Метод 204, Условие B
Испытание на влагу MIL-STD-202, Метод 106
Степень защиты IP68
Температура эксплуатации от -45°С до +85°С
Размер 57 x Ø22 мм
Вес 80,3 г
