Кабель коаксиальный LMR-400

LMR-400 — марка радиочастотного кабеля с низкими потерями с наружной оболочкой из полиэтилена (PE). При наружном диаметре 10,3 мм этот кабель надежно передает сигналы между активными устройствами и антеннами. Чаще всего его используют в системах усиления связи и интернета, в WiFi-оборудовании и прочих стандартах беспроводной связи.

Кабельные линии с малым затуханием для антенн и репитеров

Марка LMR-400 разработана для снижения потерь при передаче сигнала между пассивными и активными компонентами радиосистем. Чтобы сохранить эффективность и работоспособность системы при передаче сигналов на 10 и более метров, рекомендуется использовать кабели со сниженным коэффициентом затухания.

Чаще всего LMR-400 применяется для прокладки кабельных трасс «на месте» или предварительного изготовления кабельных сборок (джамперов). С помощью этого кабеля можно соединить разнообразные приборы:

• Приемные антенны стандартов GSM/UMTS/LTE в системах с репитерами или роутерами для усиления мобильного покрытия и скорости интернета;
• Антенны WiFi с точками доступа для создания отдельных беспроводных зон;
• Радиостанции и радиоточки;
• Активные приборы с промежуточными пассивными элементами — сплиттерами, фильтрами, аттенюаторами, диплексерами и т. п.;
• Лабораторное оборудование и приборы, чьи параметры нужно измерить.

LMR-400 оптимизирован для работы на частотах 0–6 ГГц и эффективно работает с большинством стандартов беспроводных коммуникаций. Потери сигнала зависят от рабочей полосы: на частотах GSM (900 МГц) затухание составляет 12,8 дБ (на 100 м), а на высоких частотах LTE (2700 МГц) — 23,0 дБ.

Классическая конструкция: проводник, диэлектрик, экран и оболочка

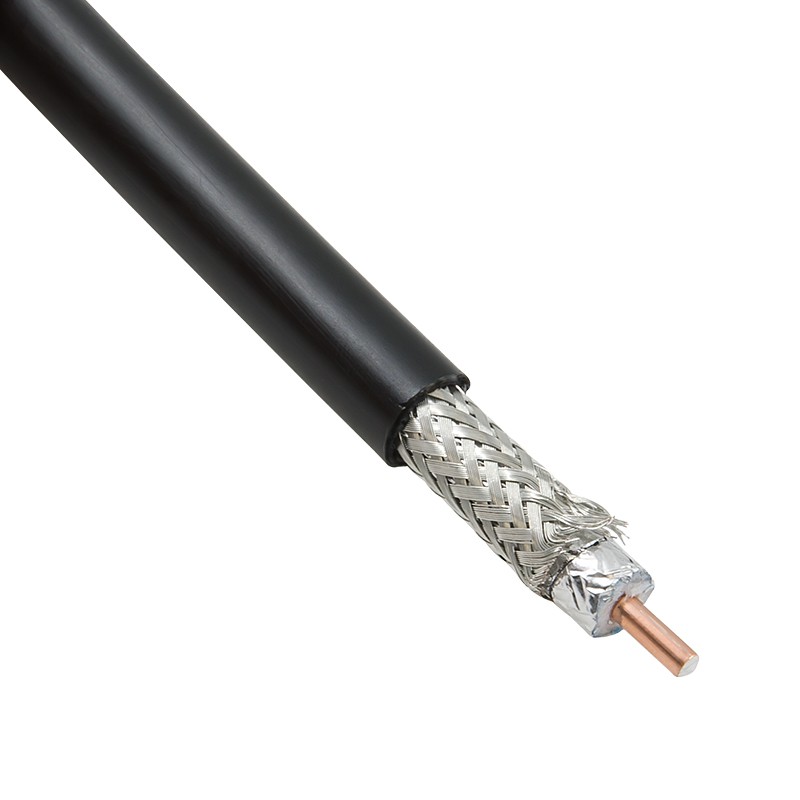

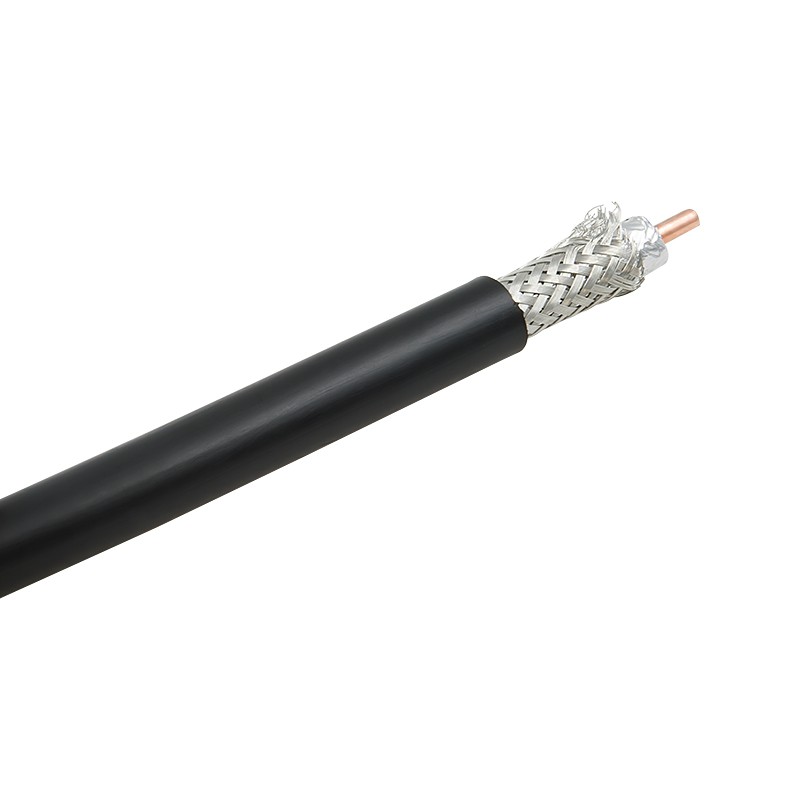

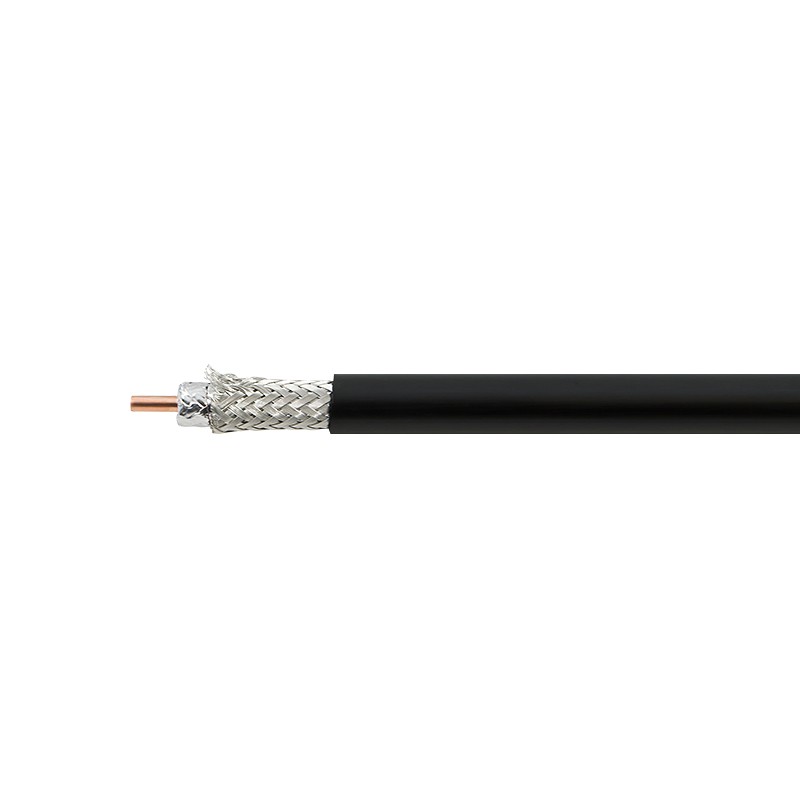

Как и любой коаксиальный кабель, LMR-400 состоит из нескольких элементов, размещенных на одной оси (co-axial, то есть соосно). Правильная геометрия провода обеспечивает стабильность всех показателей в любой его точке.

• Центральная жила CCA (алюминий, покрытый медью) Ø2,74 мм. Проводник хорошо гнется и не ломается при прокладке внутри помещений. Медное напыление гарантирует, что сигнал передастся с минимальными потерями (работает скин-эффект, согласно которому ВЧ-сигнал транслируется лишь по наружному слою проводника);
• Диэлектрический слой из вспененного полиэтилена Ø7,24 мм. От диэлектрика напрямую зависит волновое сопротивление кабеля и стабильность характеристик. Этот слой препятствует соприкосновению центрального проводника и экрана и определяет, что импеданс равен 50 Ом;
• Двойной наружный проводник из фольги и оплетки Ø8,12 мм. Экран защищает линию передачи от наведенных шумов и помех, а также предотвращает излучение сигнала самим кабелем. Двойное экранирование снижает коэффициент затухания и допускает групповую прокладку РЧ-линий;

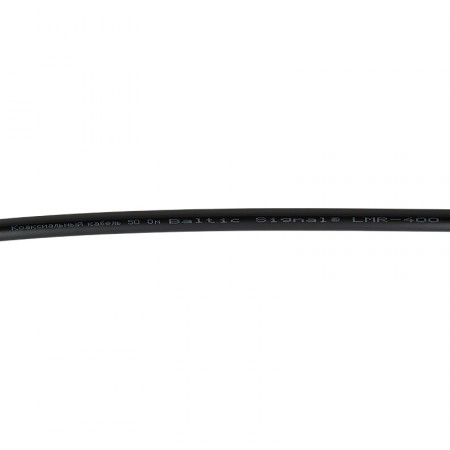

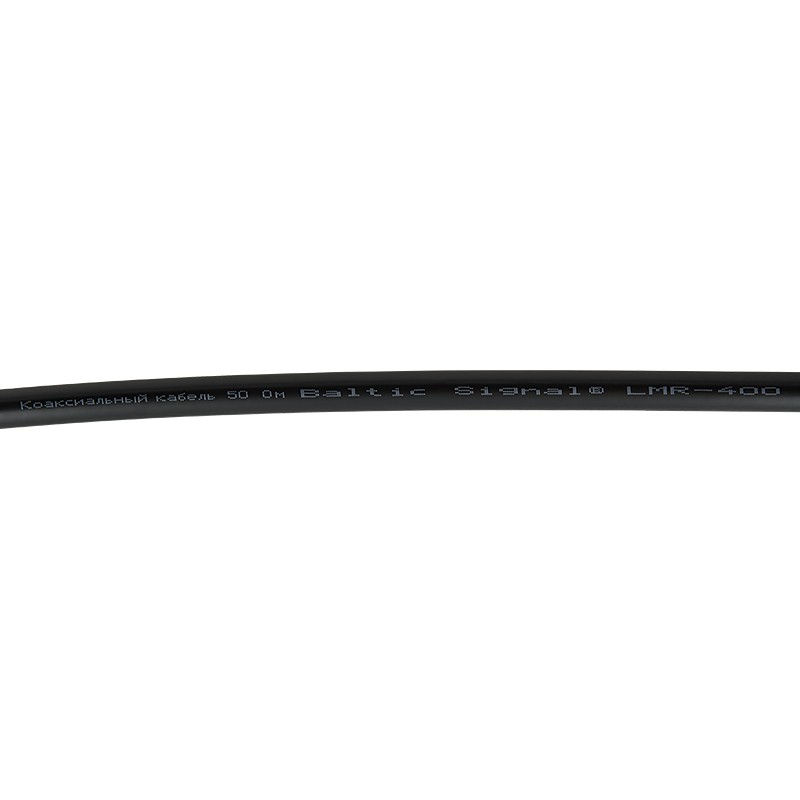

• Внешняя оболочка из черного полиэтилена Ø10,29 мм. Наружный слой — это преграда для влаги и пыли. Полиэтилен является более жестким материалом, чем ПВХ, однако он более долговечен и сохраняет свои свойства под длительным воздействием солнечного ультрафиолета.

LMR-400 — это профессиональная марка радиокабеля, которая подходит для большинства радиосистем. Она совместима с типовыми разъемами для серии 8D-FB: на провод можно установить коннекторы N-типа, SMA, RP-SMA, TNC и другие. Подходят как обжимные, так и прижимные коннекторы.

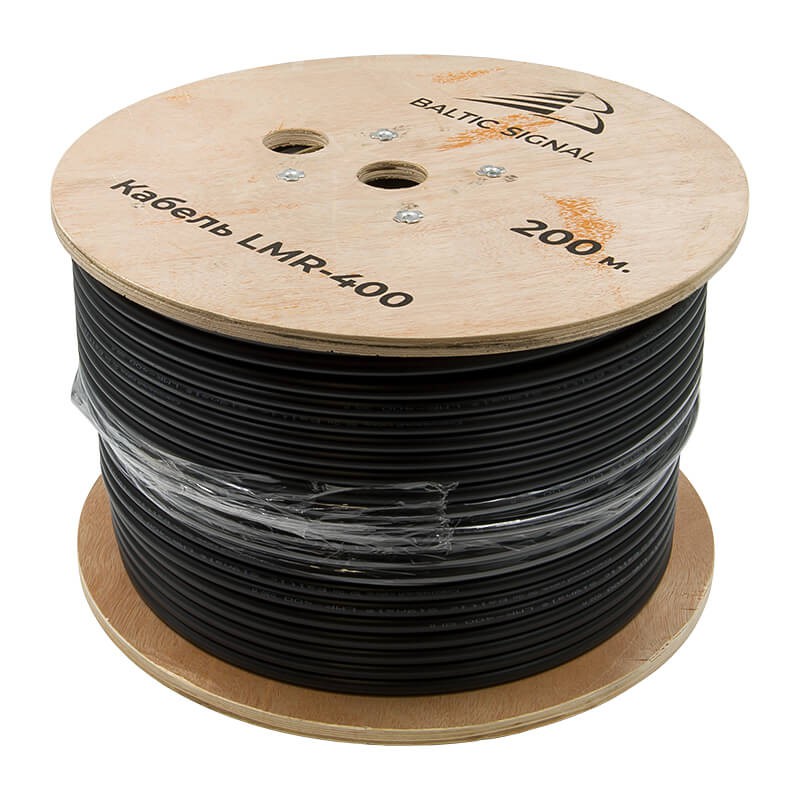

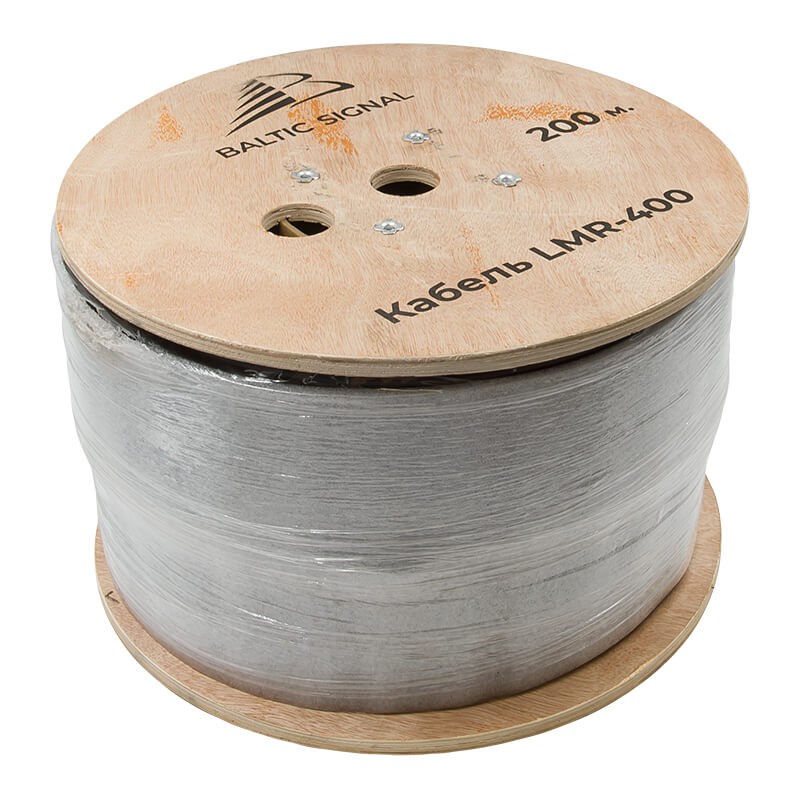

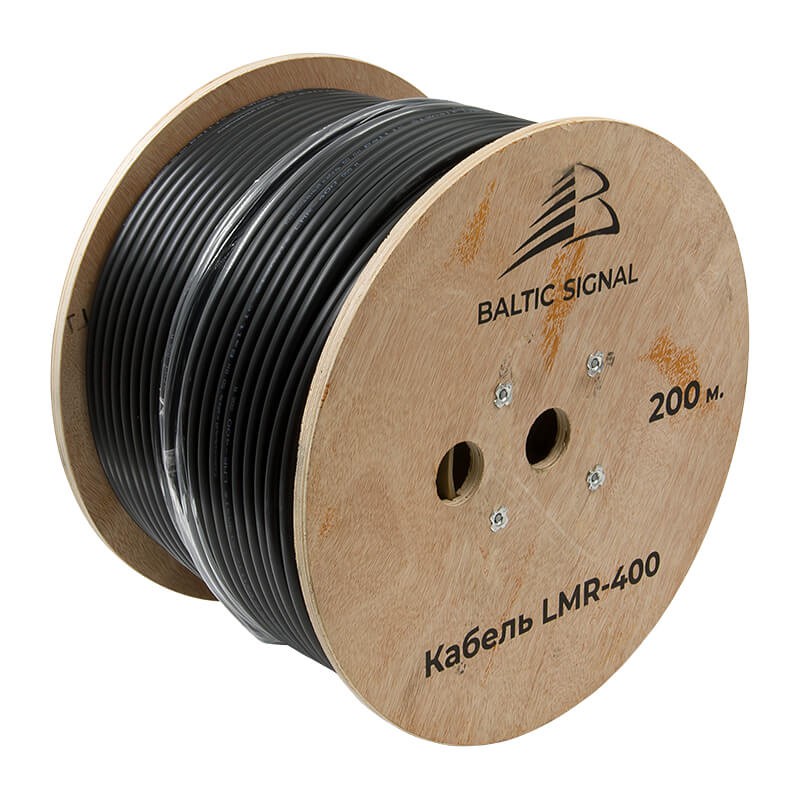

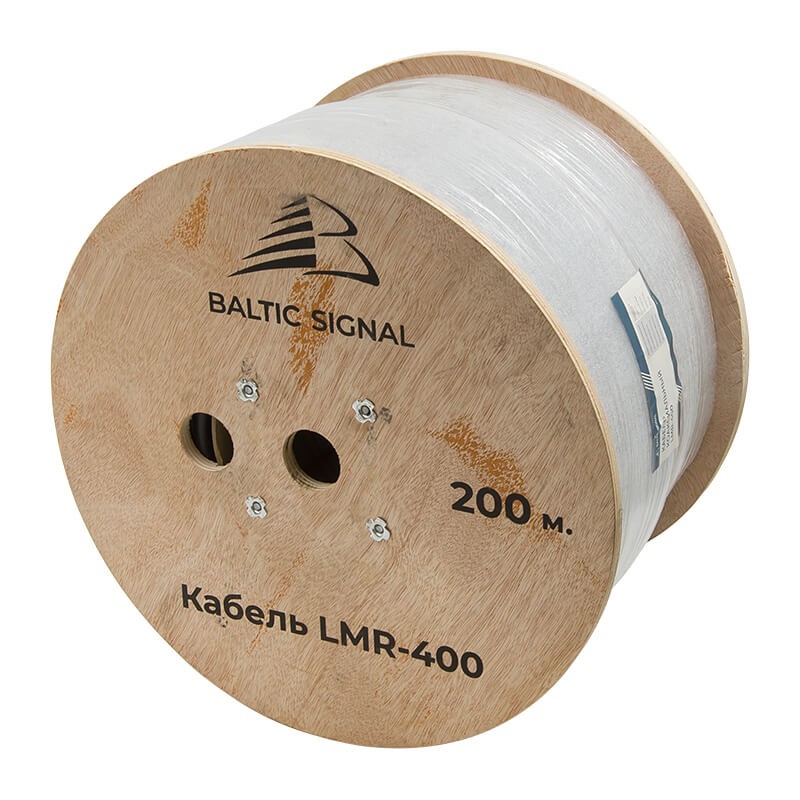

Стандартная поставка — в бобинах по 200 м. Однако заказывать катушку целиком необязательно: на нашем сайте есть возможность купить отрезок нужной длины! Просто положите товар в корзину, укажите количество в метрах и оформите заказ. Задать вопрос или получить консультацию можно у наших экспертов по телефону 8-800-3333-965!

Цена указана за 1 метр погонный.

Кабель LMR-400 — спецификации [PDF, ~126Kb]
