Разъём S-A111/8D (RP-SMA-male, обжимной, на кабель 8D, реверсный)

RP-SMA-male («папа») — обжимной разъем («папа») для кабеля 8D-FB с волновым сопротивлением 50 Ом. Конструкция коннектора предусматривает возможность установки на коаксиальный кабель Ø11 мм с диэлектриком Ø7,5 мм и центральной жилой Ø2,8 мм.

Преимущества марки кабеля 8D-FB

По сравнению с более бюджетными марками (например, RG-58 или 5D-FB) серия 8D-FB имеет лучшую проводимость сигнала и низкие показатели затухания. Кабель Ø11 мм обычно используется для изготовления кабельных сборок большой длины (10–20 метров). Высокие технические характеристики достигаются за счет проводника большого диаметра и качественного двойного экрана.

Коннектор для кабельных сборок WiFi-антенн

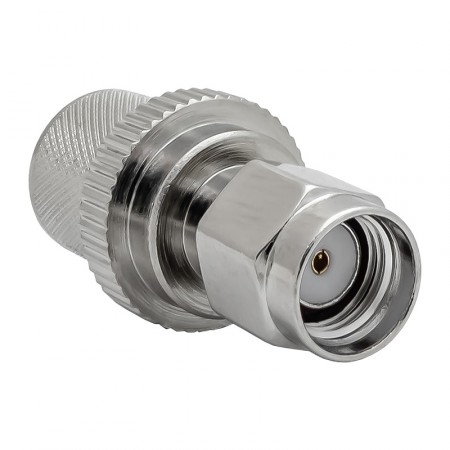

S-A111/8D относится к разъемам типа RP-SMA, которые применяются в WiFi-оборудовании. Эта серия отличается от SMA реверсивной полярностью (обратным исполнением вилки и розетки). Коннектор «папа» имеет внутреннюю резьбу с центральным гнездовым контактом.

Кабельные сборки на основе описываемых проводов и штекеров обычно используются для подключения WiFi-антенн к точкам доступа и роутерам. Коннектор имеет волновое сопротивление 50 Ом, что соответствует стандартному для беспроводных систем.

Монтаж штекера обжимным методом

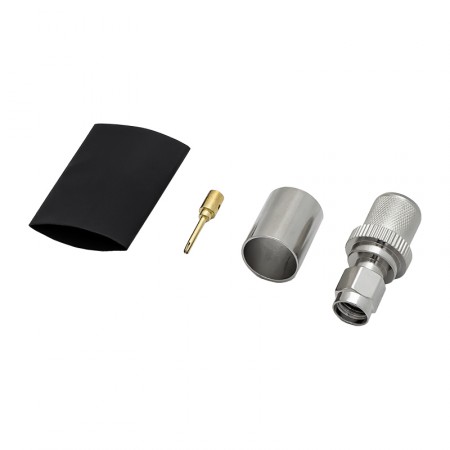

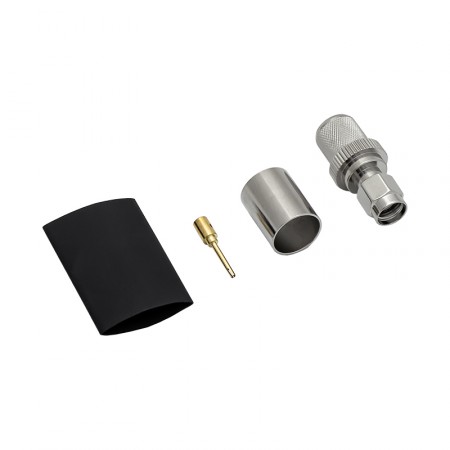

Монтаж осуществляется с использованием специального оборудования — обжимных клещей. Центральная жила провода припаивается к пину разъема. Это гарантирует надежность крепления и устойчивость к воздействию вибрации.

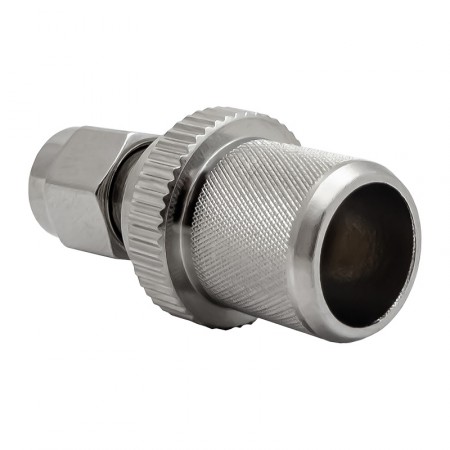

Штекер имеет прямое конструктивное исполнение. Благодаря металлическому корпусу, S-A111/8D устойчив к ударам, истиранию и другим механическим воздействиям.
