Кабель коаксиальный LMR-300

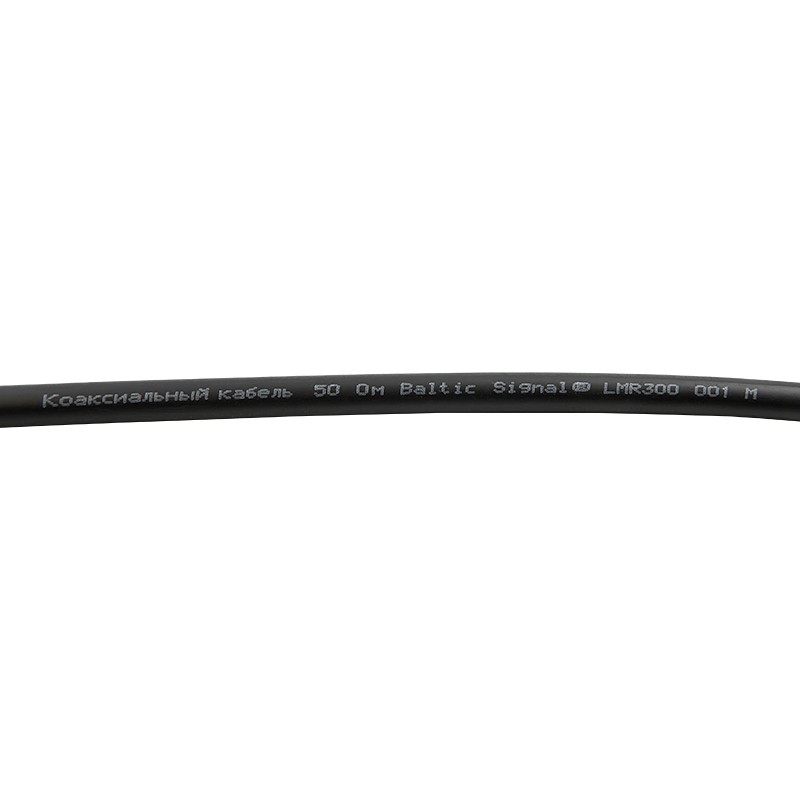

LMR-300 — гибкий радиокабель производства Baltic Signal с однопроволочной медной жилой и двойным экраном ⌀7,62 мм. По диаметру и назначению он близок к кабелям серии 5D-FB CU, однако поставляется с полиэтиленовой оболочкой вместо ПВХ — это делает его долговечнее при постоянной эксплуатации на улице. Рабочий диапазон частот — до 6000 МГц.

Где применяется LMR-300?

Кабель этой марки закрывает широкий круг задач в системах беспроводной связи. Его укладывают там, где нужно провести сигнал без заметных потерь на расстоянии от нескольких метров до десятков метров. Типичные сценарии:

• Соединение антенн с активными усилителями (репитерами, бустерами) в системах мобильной связи GSM/LTE;
• Прокладка трасс от уличных антенн до роутеров и точек доступа WiFi;
• Коммутация измерительных приборов: анализаторов спектра, измерителей мощности и другого подобного оборудования;
• Изготовление кабельных сборок длиной 5–30 метров для телеком-объектов.

LMR-300 выбирают, когда кабели меньшего сечения дают слишком много потерь, а укладка толстого коаксиала нецелесообразна. Он занимает промежуточное положение в линейке: тоньше и легче LMR-400, но заметно мощнее по экранированию и ниже по затуханию, чем LMR-195 или LMR-100.

Конструкция и материалы

Кабель состоит из четырех концентрических слоев с точно рассчитанными параметрами:

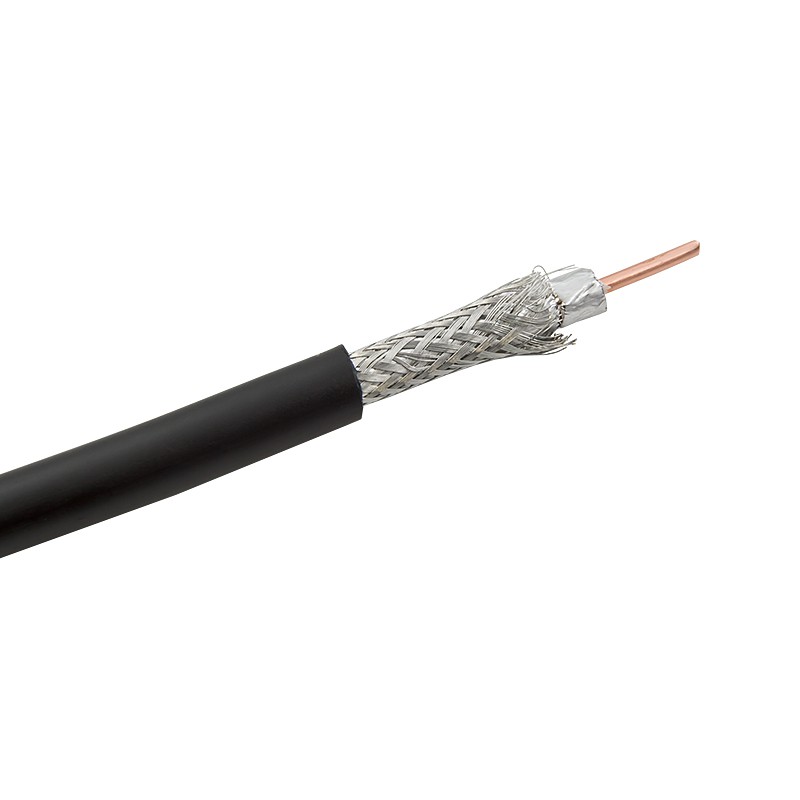

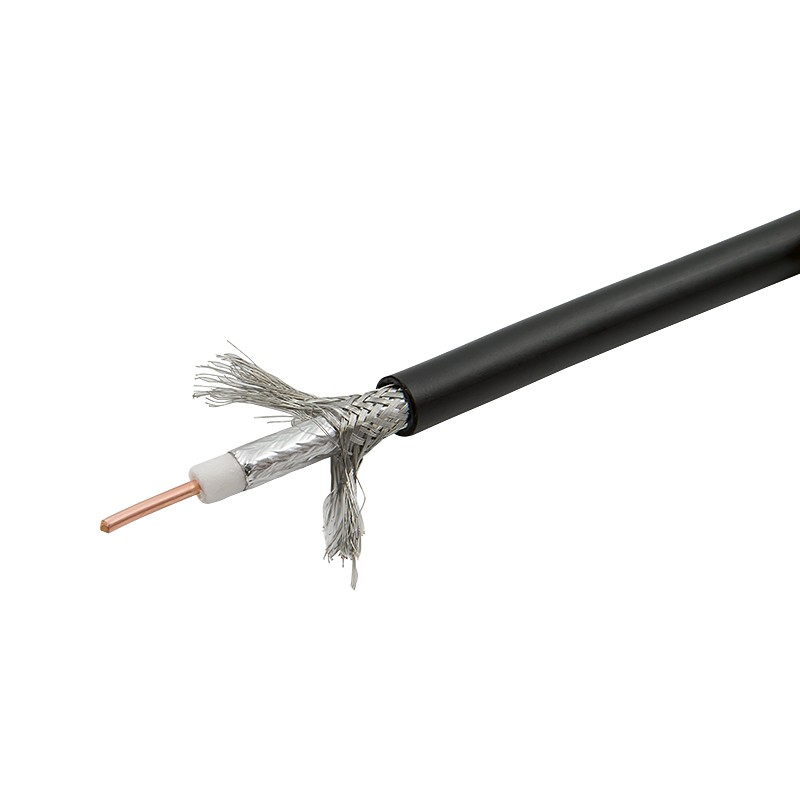

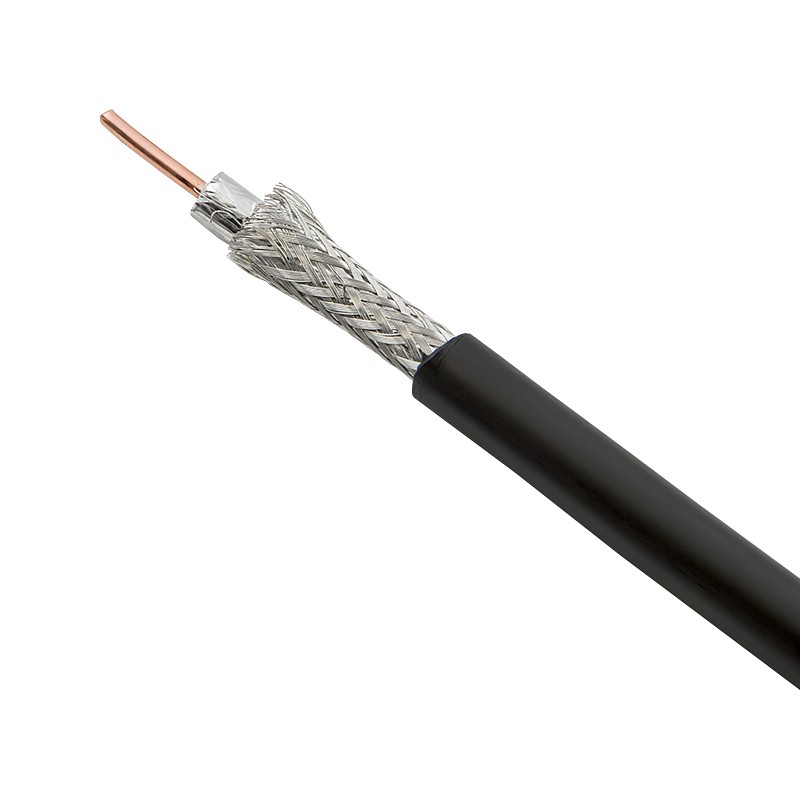

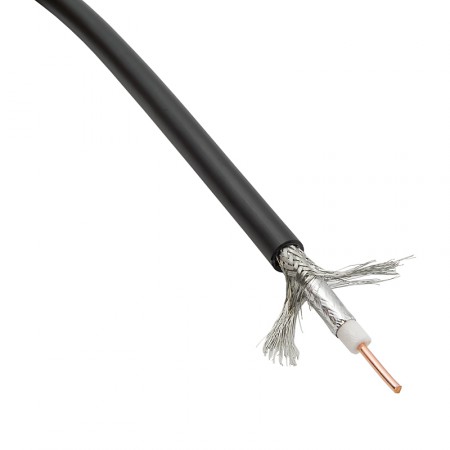

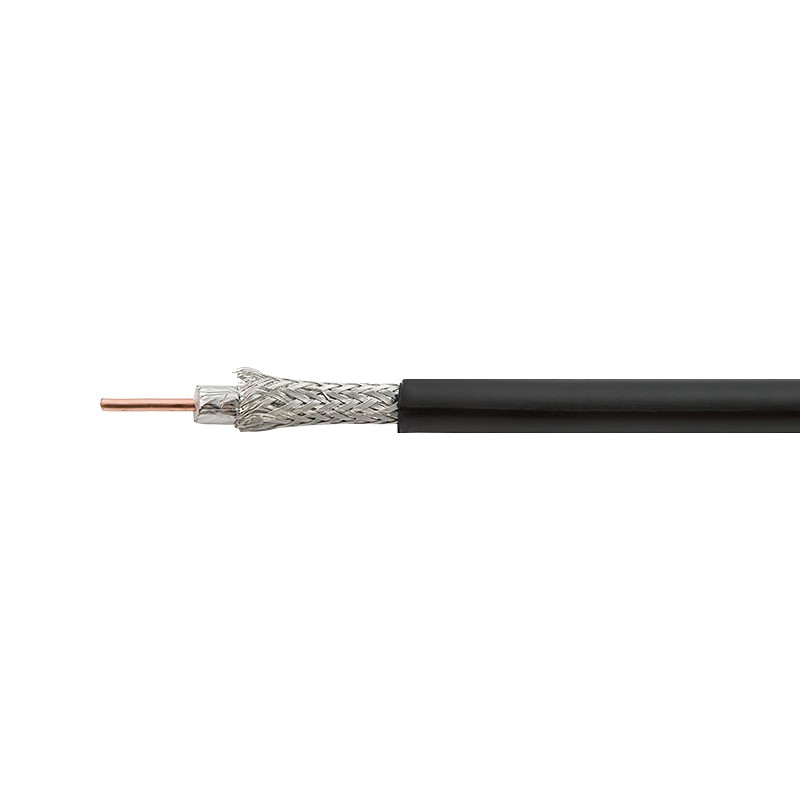

• Центральная жила — однопроволочная медь ⌀1,78 мм. Медный проводник хорошо проводит ВЧ-сигнал и выдерживает многократные изгибы без надломов — важно при укладке трассы в стесненных условиях или при изготовлении кабельных сборок для измерительных или полевых работ;
• Поверх жилы — диэлектрик из вспененного полиэтилена ⌀4,83 мм. Вспененная структура снижает диэлектрические потери по сравнению со сплошным полиэтиленом и удерживает волновое сопротивление на уровне 50 Ом;
• Экран из двух слоев. Экран состоит из алюминиевой фольги и проволочной оплетки из луженой меди (144 нити ⌀0,12 мм). Фольга дает сплошное перекрытие без зазоров. Оплетка добавляет механическую прочность и повышает защиту. Итоговая эффективность экрана — не менее 90 дБ;
• Наружная оболочка из черного полиэтилена ⌀7,62 мм. В отличие от ПВХ, полиэтилен не теряет эластичность на морозе, не трескается под воздействием ультрафиолета и дольше сохраняет механические свойства при постоянной эксплуатации на улице.

Затухание и рабочие параметры

LMR-300 работает в широком частотном диапазоне до 6000 МГц. Затухание на практически значимых частотах (на 100 метров):

• 900 МГц (GSM/LTE-диапазоны): 19,9 дБ;
• 1800 МГц (LTE Band 3): 28,7 дБ;
• 2500 МГц (LTE Band 7): 34,2 дБ.

Такие значения позволяют без ограничений использовать LMR-300 на участках 10–15 м при достаточном уровне сигнала от источника. В отдельных случаях возможна прокладка более длинных трасс (убедитесь, что вносимое затухание находится в пределах допустимого для вашей радиосистемы).

Монтаж и физические параметры

Кабель легко сгибается и может прокладываться как в специальных лотках, так и через обычные офисные кабель-каналы. Он легко обходит препятствия и углы без заломов. Диапазон рабочих температур — от -60°С до +85°С. Он пригоден как для уличного, так и для внутреннего монтажа.

На провод устанавливают разъемы, совместимые с серией 5D: N-типа (N-111/5D), SMA (S-111/5D), TNC (T-111/5D) и аналогичные.

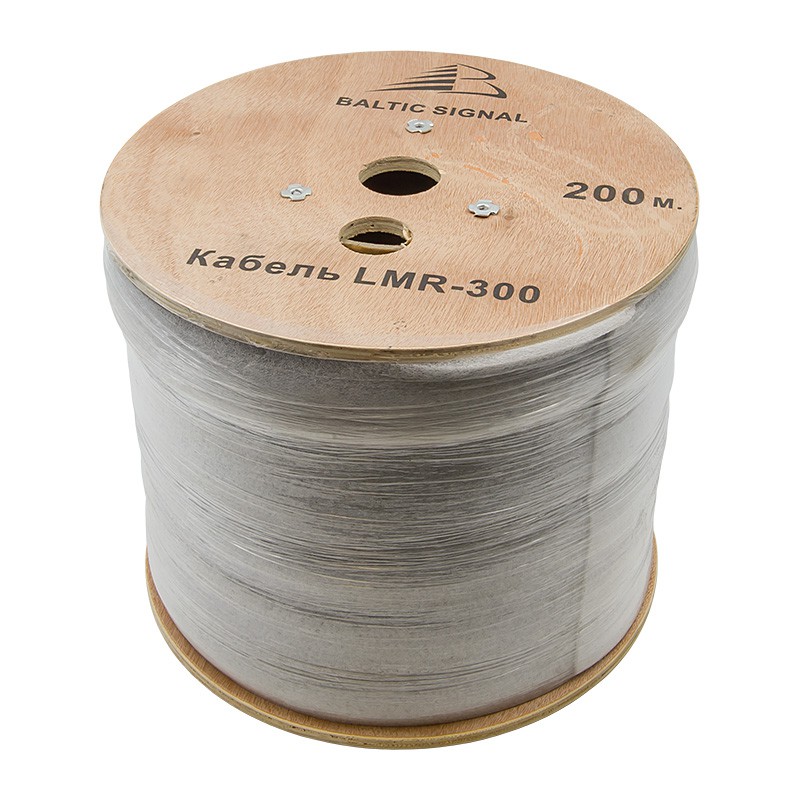

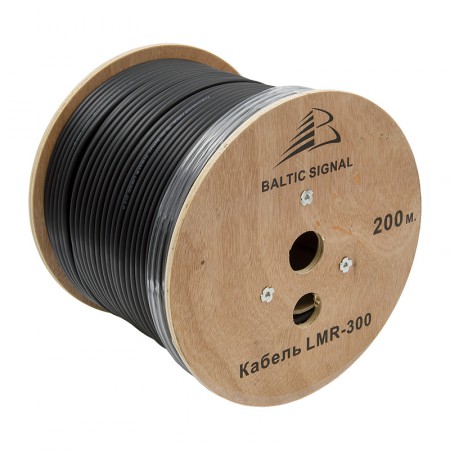

Кабель поставляется в бухтах по 200 метров. При заказе отрезка нужной длины укажите количество метров в корзине. Если нужна консультация по подбору кабеля — звоните 8-800-3333-965!

Цена указана за 1 метр погонный.

Кабель LMR-300 — спецификации [PDF, ~141Kb]
