Разъём N-111/8D (N-male, обжимной, на кабель 8D)

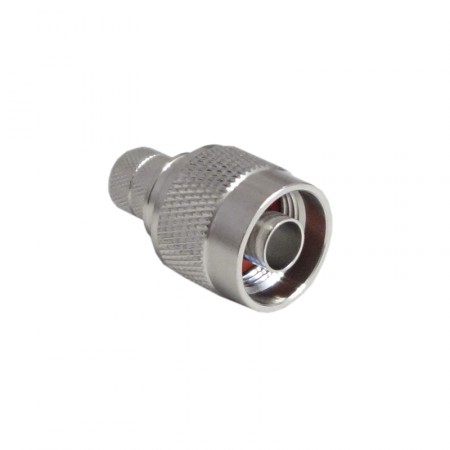

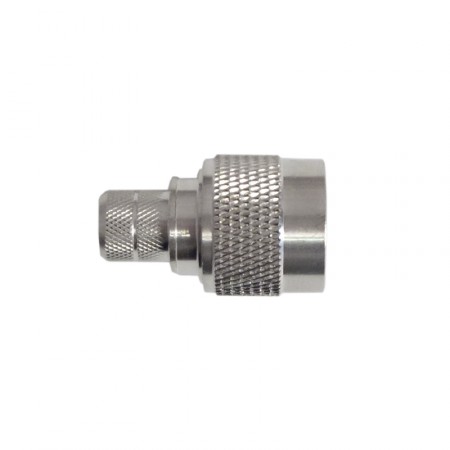

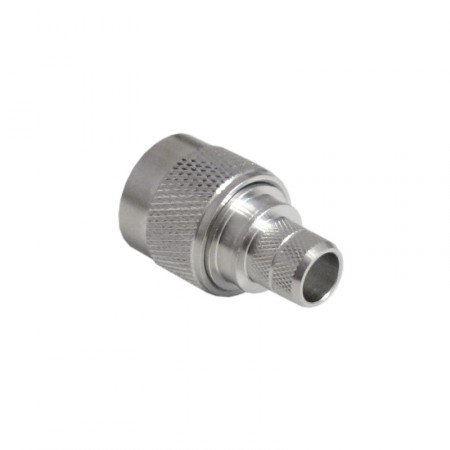

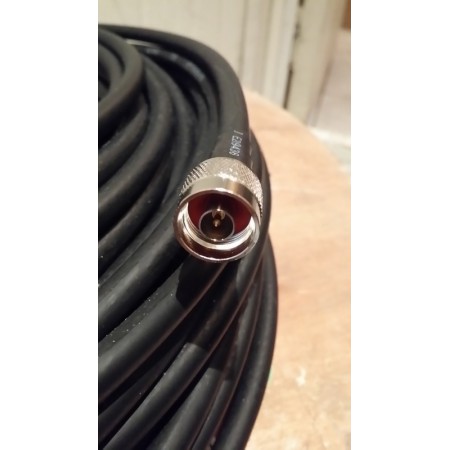

N-111/8D — обжимной разъем N-типа (вилка), предназначенный для использования с коаксиальным кабелем 8D-FB и другими кабелями схожего диаметра.

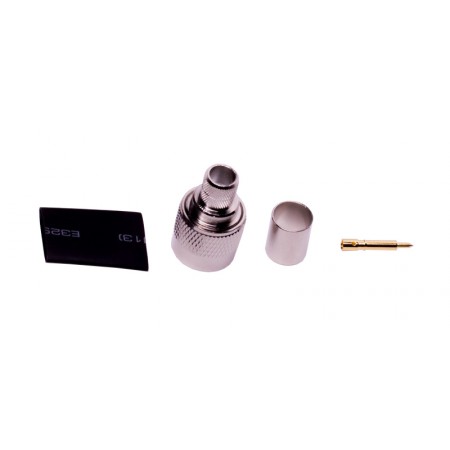

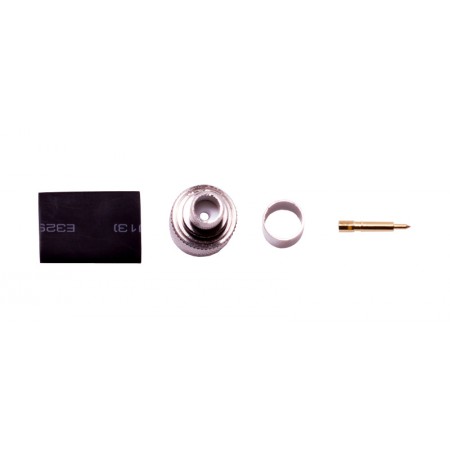

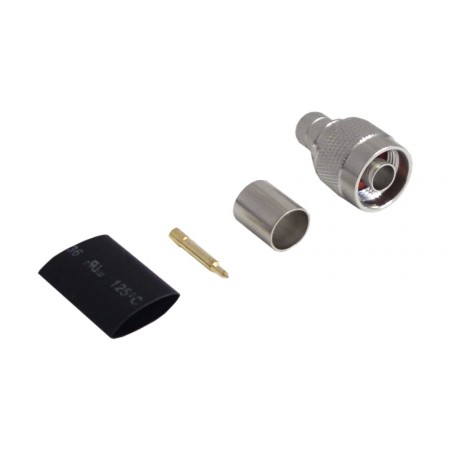

Для установки данного разъема требуются специальные обжимные клещи. Монтаж центральной жилы производится пайкой.

Диаметр оболочки кабеля 8D-FB, как правило, составляет 11,1 мм, а диаметр центральной жилы — 2,6 мм. Данная марка кабеля отличается низким коэффициентом затухания и используется как внутри помещений, так и на улице.

N-разъем является одним из наиболее популярных коннекторов для соединения ВЧ-оборудования и антенн, рассчитанных на сопротивление 50 Ом. Разъем поддерживает передачу сигнала частотой до 11 ГГц.

Разъемы типа N широко применяются в радиотехнике и, в частности, в системах усиления сотовой связи. Высокая прочность штекеров и крепкое резьбовое соединение гарантируют качественный контакт и минимальное затухание сигнала. На сегодняшний день N-разъем де-факто остается стандартом для СВЧ-устройств.

Разъем N-111 — инструкция по установке [PDF, ~342Kb]
