Кабель 8D-FB CCA PE (черный)

Радиочастотный кабель 8D-FB CCA PE применяется в бытовых и промышленных радиосистемах для передачи сигнала между компонентами: усилителями, LTE-совместимыми устройствами, антеннами и т. п. Благодаря диаметру 10,15 мм, кабель обладает малым коэффициентом затухания и подходит для подключения устройств на расстоянии 10 и более метров друг от друга.

Работа с системами сотовой связи, WiFi и другими стандартами

Кабельная серия 8D-FB адаптирована для передачи сигнала частотой вплоть до 6 ГГц. В этот «промежуток» попадают многочисленные стандарты мобильных коммуникаций, включая 2G (GSM), 3G (UMTS) и 4G (LTE). Также многие мобильные сети пятого поколения (5G) используют частоты этого же диапазона. Помимо сотовых коммуникаций, марка 8D может применяться для соединения WiFi-оборудования и других беспроводных технологий.

Коаксиальный провод имеет сопротивление 50 Ом и подходит ко многим устройствам радиосвязи. Например, с его помощью можно соединить:

• Репитеры (ретрансляторы), магистральные усилители, радиомодули;
• Уличные антенны сотовой связи с усилителями, LTE-роутерами, модемами;
• Точки доступа WiFi и антенны;
• Компоненты беспроводных мостов;
• Радиостанции различного форм-фактора;
• Измерительное оборудование с анализируемыми компонентами.

Во всех случаях кабель семейства 8D обеспечивает малые потери. На дистанции 100 м коэффициент затухания составляет 13,6 дБ на GSM-частотах (900 МГц) и 25,9 дБ на частотах LTE (2700 МГц). Такой уровень потерь допускает монтаж трасс протяженностью 10–15 м даже при работе с сигналом малой мощности (например, ослабленным из-за большого расстояния до источника).

Коаксиальная линия с надежной PE-оболочкой

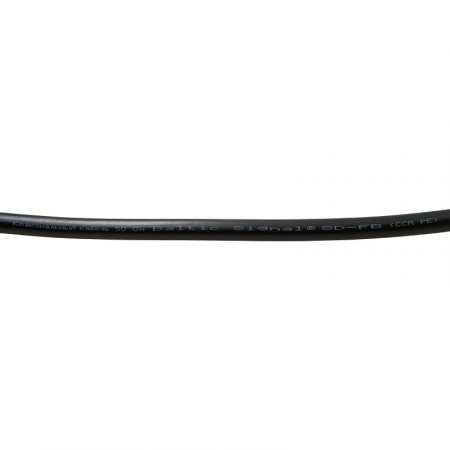

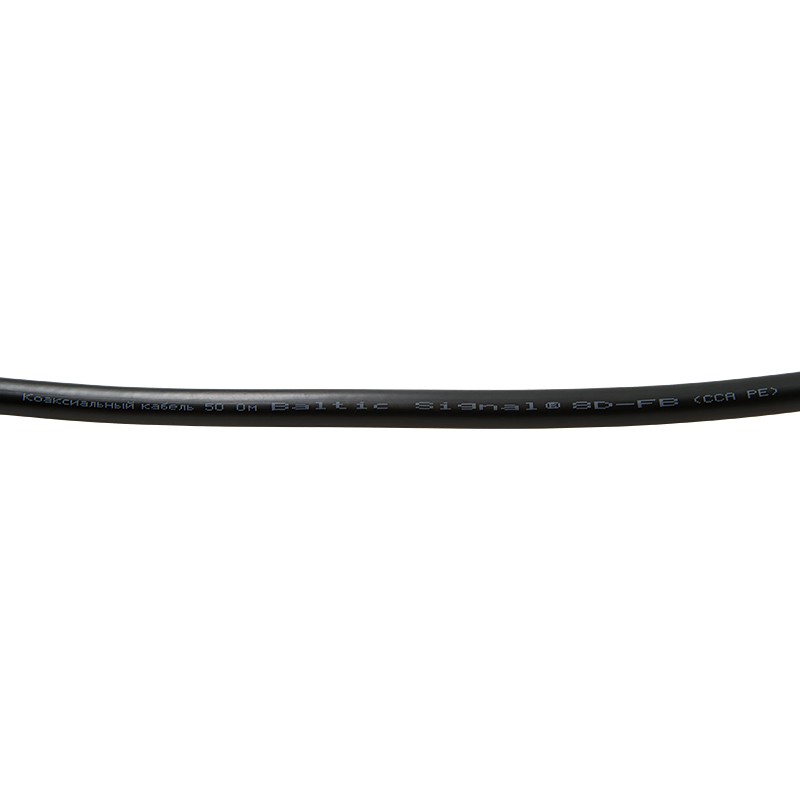

Марка 8D-FB CCA PE по своим параметрам соответствует остальным типам кабеля 8D, но обладает наружной оболочкой из полиэтилена. Этот материал определяет основные эксплуатационные свойства провода: лучшую устойчивость к солнечному излучению, широкий диапазон рабочих температур и отличную долговечность.

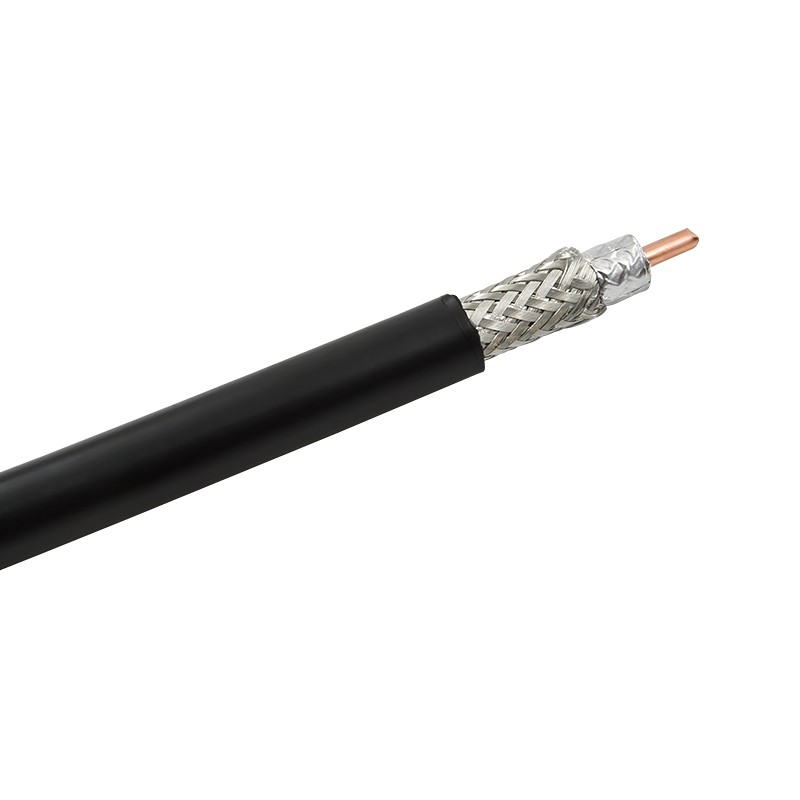

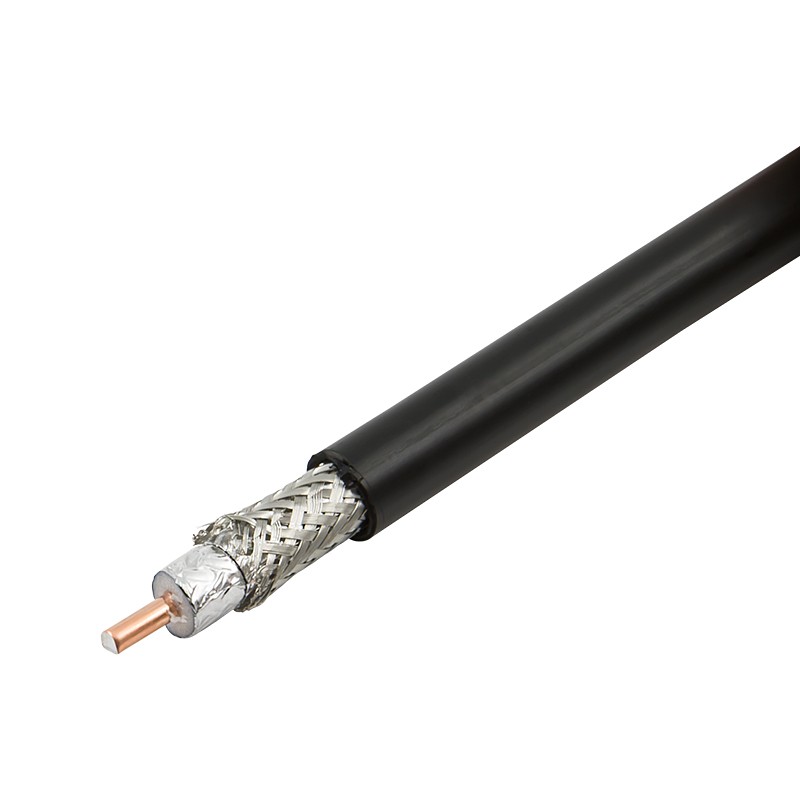

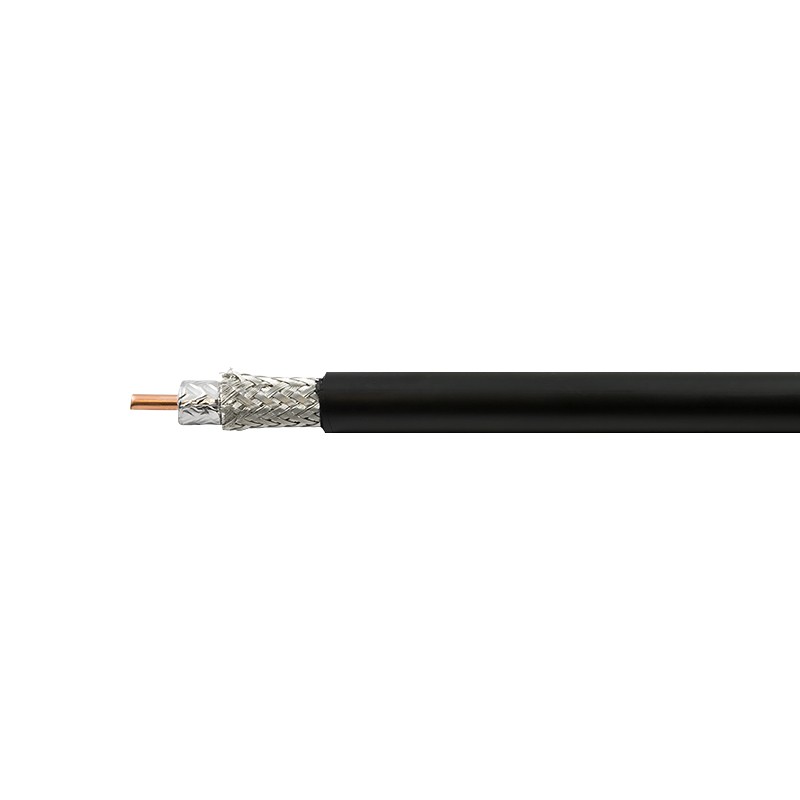

Внутренняя структура провода включает такие компоненты:

• Омедненная жила Ø2,56 мм. Центральный проводник выполнен из алюминия и покрыт тонким слоем меди. Такая технологию называется CCA — Copper-clad Aluminum. Поскольку РЧ-сигнал транслируется лишь по поверхностному слою жилы, алюминий практически не участвует в процессе, и затухание оказывается таким же, как у цельномедного варианта;
• Изоляция из вспененного полиэтилена Ø7,35 мм. Диэлектрик фиксирует расстояние между центральным проводником и экраном, а его параметры (диаметр и проницаемость) определяют стабильное волновое сопротивление — 50 Ом;
• Экранирующий слой: фольга и луженая медная оплетка. Вокруг диэлектрика намотана фольга, а вокруг фольги — плотная оплетка. Такой двойной экран удерживает сигнал внутри кабеля и также блокирует наружные наводки и шумы от сторонних источников ЭМИ;
• Внешняя PE-оболочка Ø10,15 мм. Наружный слой защищает от пыли и влаги, а также служит барьером от физических повреждений. Оболочка из полиэтилена особенно устойчива к солнцу и долговечна. В применениях, где важна большая гибкость провода, используется ПВХ-версия (CCA PVC), а для общественных заведений — негорючий вариант (LSZH FR).

Кабель без проблем используется на улице или в помещениях при высоких (до +85°С) и низких (до -40°С) температурах. К этой марке подходят любые разъемы, совместимые с серией 8D, включая N-тип, SMA, UHF, TNC и др.

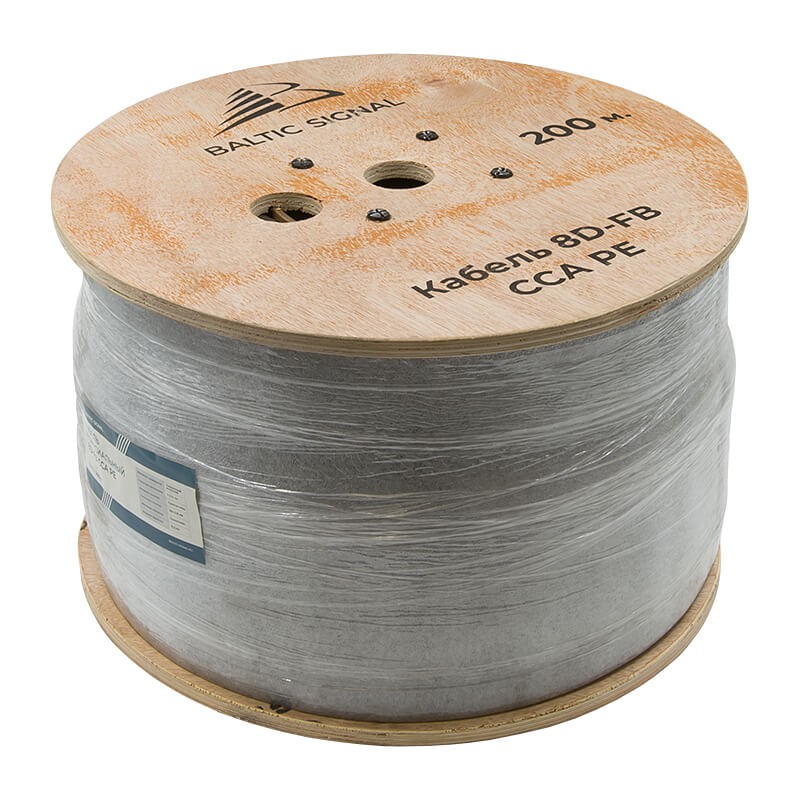

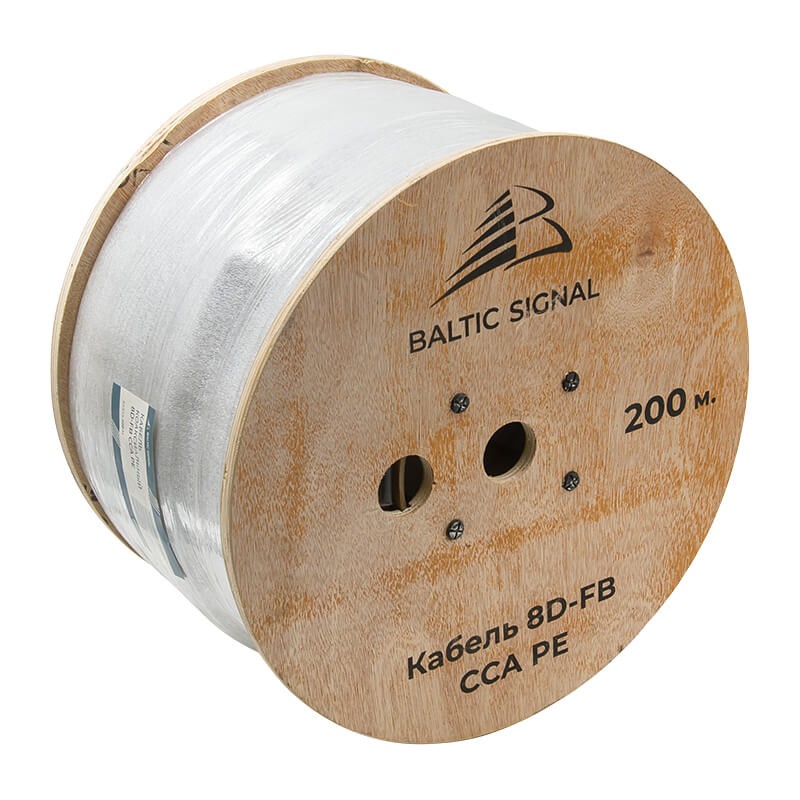

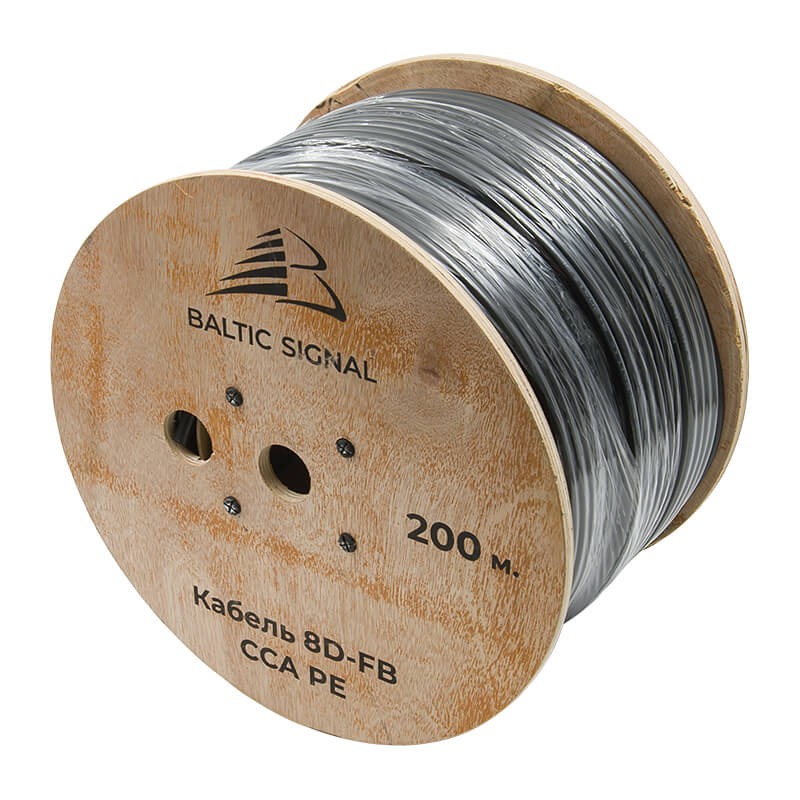

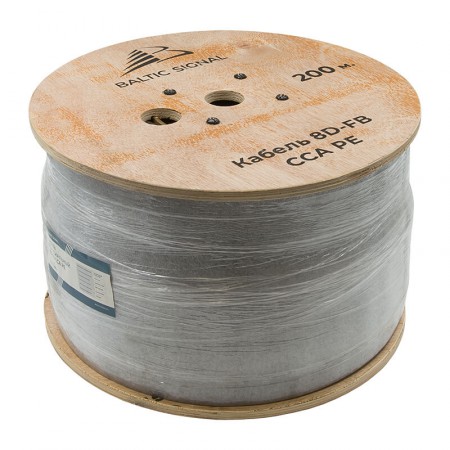

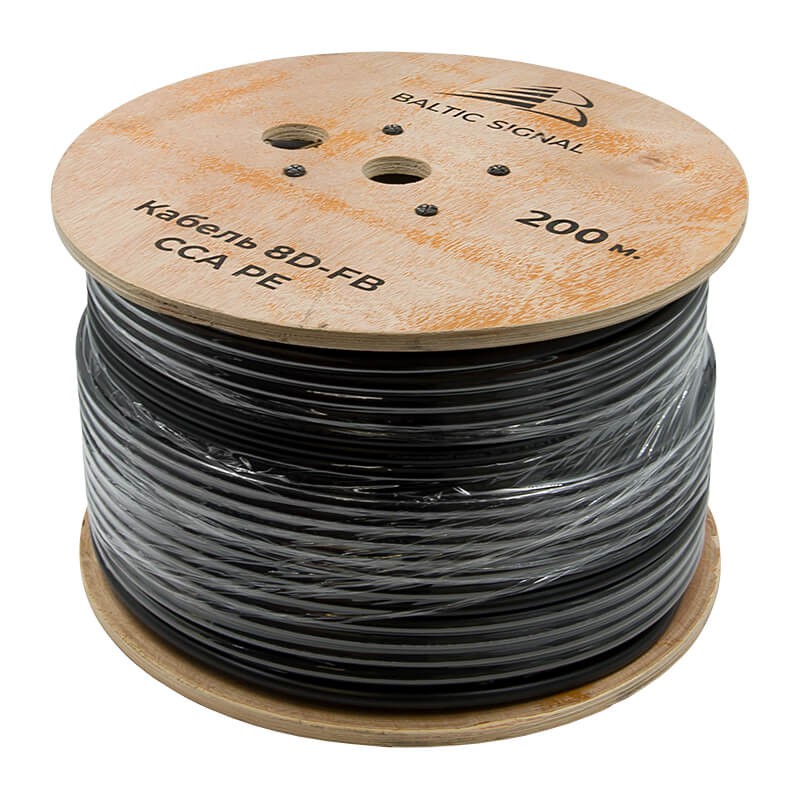

Поставка с завода — по 200 м на деревянной катушке. Однако в нашем магазине можно купить кабель как отрезную позицию: просто укажите нужную длину в метрах и оформите заказ онлайн!

Цена указана за 1 метр погонный.

Кабель 8D-FB CCA PE — спецификации [PDF, ~126Kb]
