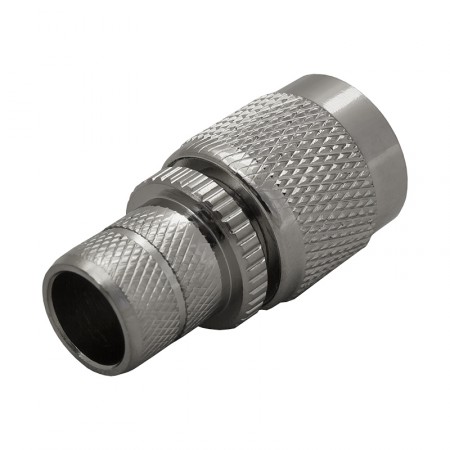

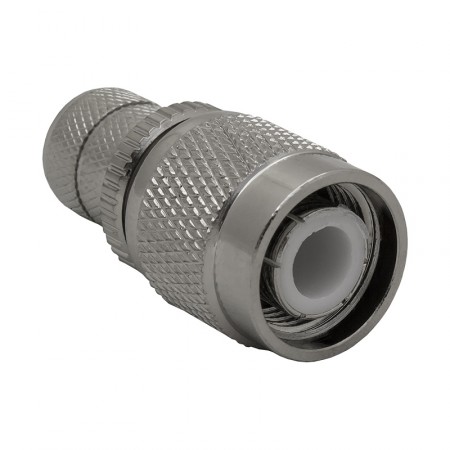

Разъём T-111/8D (TNC-male, обжимной, на кабель 8D)

Цена: 200 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 3077

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

T-111/8D — это высокочастотный разъем TNC-male (вилка), предназначенный для установки на коаксиальный кабель марки 8D-FB методом обжима. Для монтажа этого коннектора требуются обжимные клещи и паяльный инструмент.

Для чего нужен разъем TNC (Threaded Neill-Concelman)?

Коннекторы серии TNC разработаны как альтернатива популярным соединителям BNC. В отличие от предшественников, в них используется не байонетный, а обычный резьбовой способ соединения. Переход на резьбу позволил устранить колебания сопротивления при повышенных вибрациях, от которых страдала серия BNC. Коннектор T-111/8D имеет импеданс 50 Ом и рассчитан на передачу сигнала частотой до 11 ГГЦ.

Изначально эта серия соединителей находила применения в области авионики и военных коммуникаций, однако позже стала использоваться в бытовых приборах связи. Сегодня разъемы TNC широко используются для радиосвязи, также их можно встретить на стационарных GSM-телефонах, GPS-антеннах, некоторых видах измерительного оборудования.

Установка коннектора «папа» TNC на кабель

Разъем серии T-111/8D подходит для коаксиальных кабелей Ø10–11 мм, в частности, популярной марки 8D-FB. Крепление вилки на проводе происходит путем сжатия (обжима) металлической гильзы с использованием специальных щипцов. Предварительно центральный контакт (штырь) припаивается к жиле разделанного кабеля.

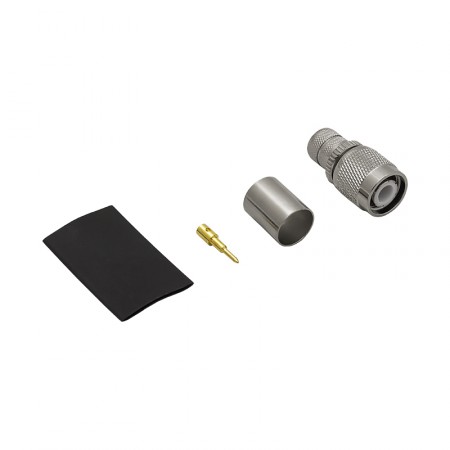

Коннекторы обжимного типа обеспечивают высокую виброустойчивость и поэтом являются предпочтительным типом соединителей для изготовления кабельных сборок. Помимо самого разъема, в комплект входит термоусадочная трубка, которая устанавливается поверх обжатой гильзы для герметизации стыков и придания проводу завершенного и аккуратного вида.

Чтобы купить разъем T-111/8D, оформите заказ на нашем сайте, указав нужное количество товара. Задать вопросы и получить консультацию по оборудованию, представленному в интернет-магазине, вы можете у наших менеджеров по телефону 8-800-3333-965!

Характеристики
Разъем TNC-male
Марка кабеля 8D-FB
Волновое сопротивление 50 Ом
Частотный диапазон 0–11 ГГц
Монтаж оплетки обжимной
Монтаж центрального контакта пайка
Покрытие корпуса никель
Покрытие центрального контакта золото
Конструктивное исполнение прямое
Способ крепления кабельная вилка
Вес 16 г
