Кабель 5D-FB CU PVC (черный)

Коаксиальный кабель марки 5D-FB с центральной медной жилой (CU) идеально подходит для использования в системах повышения качества сотовой связи и мобильного интернета, а также с любой радиоаппаратурой и ВЧ-устройствами, работающими в частотном диапазоне до 6000 МГц. Внешний диаметр — 7,5 мм.

Почему кабель 5D-FB так популярен?

Кабельные сборки на основе этого кабеля отличаются низкими показателями затухания, высокой устойчивостью к помехам и наводкам, долговечностью и надежностью. Провод подходит для эффективной передачи сигнала сотовой связи на расстояние 5–20 м и часто применяется для подключения уличных антенн к репитерам, роутерам или 3G/4G-модемам.

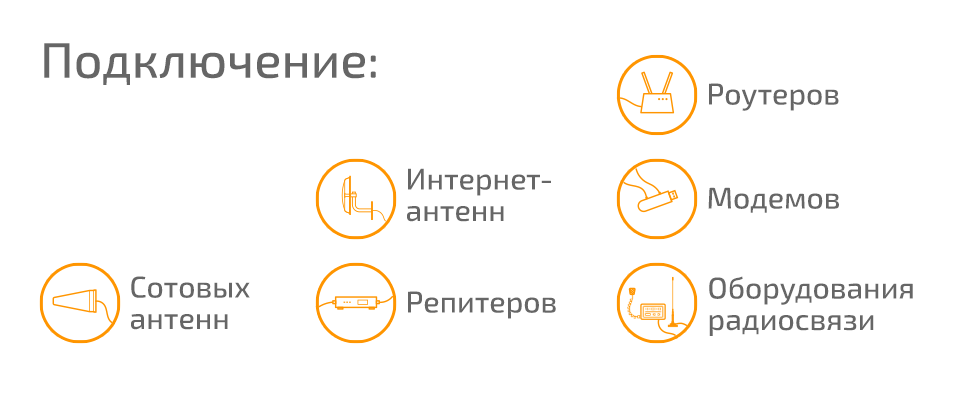

Линии на базе 5D-FB могут соединять:

• Усилители (репитеры) с донорной антенной и сетью раздающих антенн;
• Репитеры с дополнительными (магистральными) усилителями для расширения системы и площади покрытия;
• Наружные антенны с LTE-роутерами, модемами и сотовыми модулями, размещенными в здании (для усиления мобильного интернета);
• GNSS-оборудование (навигационные системы на базе GPS, ГЛОНАСС и аналогичных стандартов);
• WiFi-комплектующие (точки доступа, мосты, беспроводные роутеры с антеннами);
• Измерители сигнала, трекинг-генераторы, анализаторы спектра и векторные анализаторы с антеннами и другими элементами измеряемых систем.

Малые потери для кабельных сборок репитера

Кабель данной марки зарекомендовал себя как оптимальное решение для кабельных трасс средней протяженности. Например, в диапазоне 900 МГц он имеет затухание 20,2 дБ на 100 м, в то время как более дешевая марка RG-58 A/U в аналогичных условиях вносит затухание свыше 36 дБ!

Аналогично на более высоких частотах 3G- и LTE-связи 5D предлагает низкие потери и вносит минимальные искажения в передаваемый сигнал. При работе на частоте 2000 МГц потери составят лишь 31,5 дБ, а на предельной частоте 4G-интернета 2700 МГц — 37,4 дБ.

Материалы элементов и конструкция кабеля

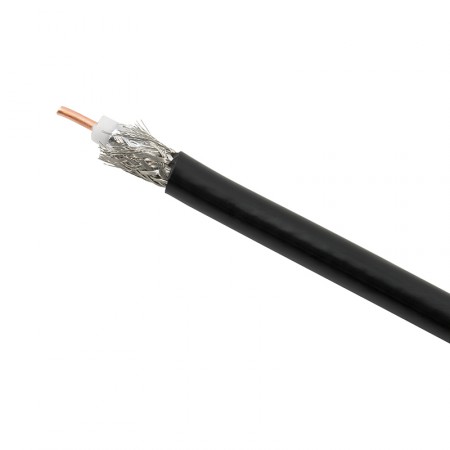

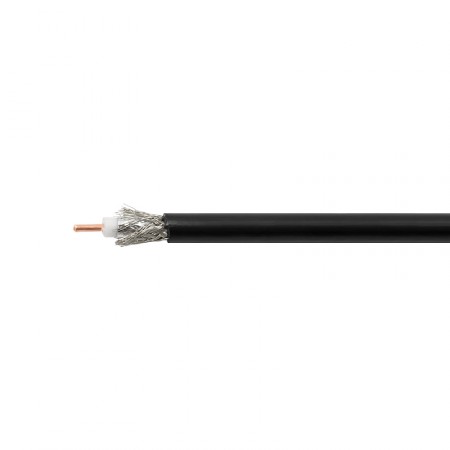

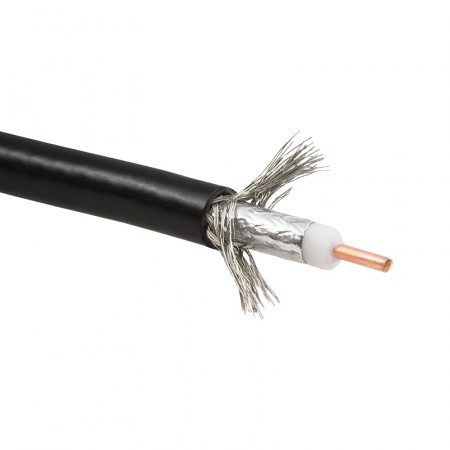

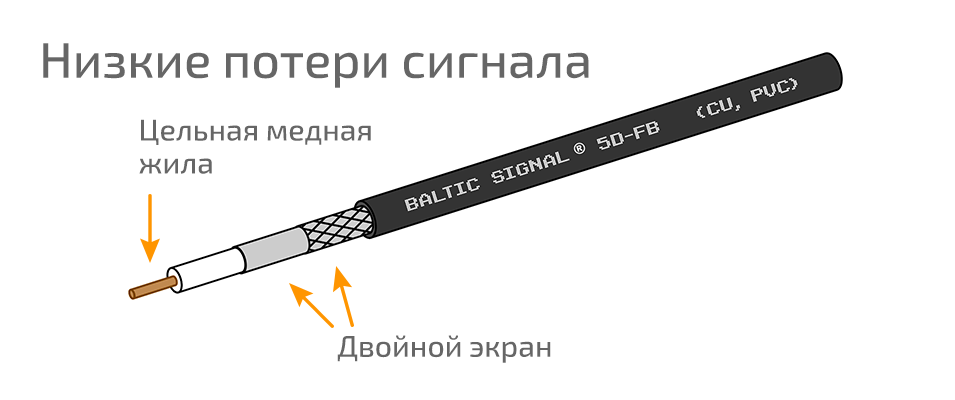

5D-FB CU сохраняет традиционную коаксиальную конструкцию, сочетающую внутренний проводник для передачи сигнала, изолятор (диэлектрик), экран и оболочку. Все эти элементы как бы вложены друг друга и образуют кольцевидную структуру.

• При производстве кабеля CU применяется внутренний проводник из меди Ø1,8 мм (маркировка CU);
• Физически вспененный полиэтилен выступает в качестве диэлектрика, обеспечивающего гибкость, стабильность параметров и импеданс 50 Ом;
• Внешний проводник (экран) состоит из алюминиевой фольги и проволочной оплетки высокой плотности для отражения помех;
• Снаружи провод покрыт оболочкой из черного поливинилхлорида (маркировка PVC). Оболочка устойчива к влаге и солнцу, что позволяет эксплуатировать линию передачи на улицах или в помещениях при температуре от -40°C до +75°C.

Медь обеспечивает равномерную передачу сигнала по всей толщине жилы и лучшую устойчивость к изломам. Тем не менее, использование сплошной меди приводит к значительному удорожанию кабеля. Для недорогих бюджетных систем усиления предлагаем использовать марку CCA с омедненным алюминиевым проводником и схожими электрическими и радиочастотным характеристиками. Для общественных и публичных мест используйте версию с огнестойкой оболочкой (версия CU LSZH FR).

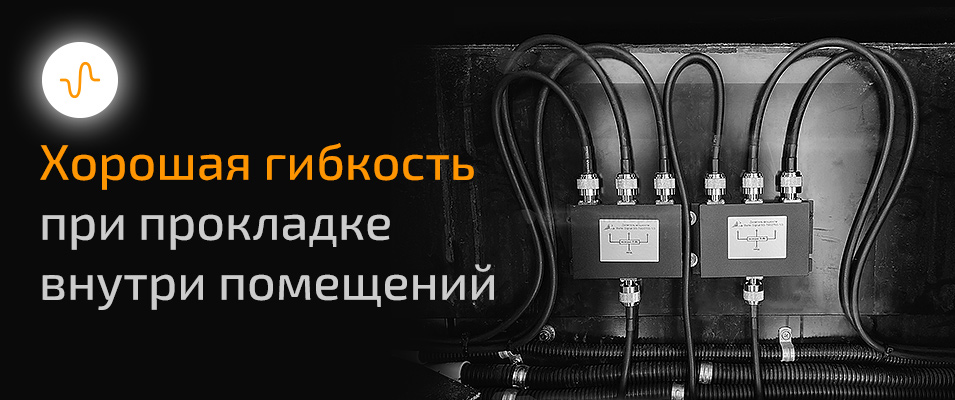

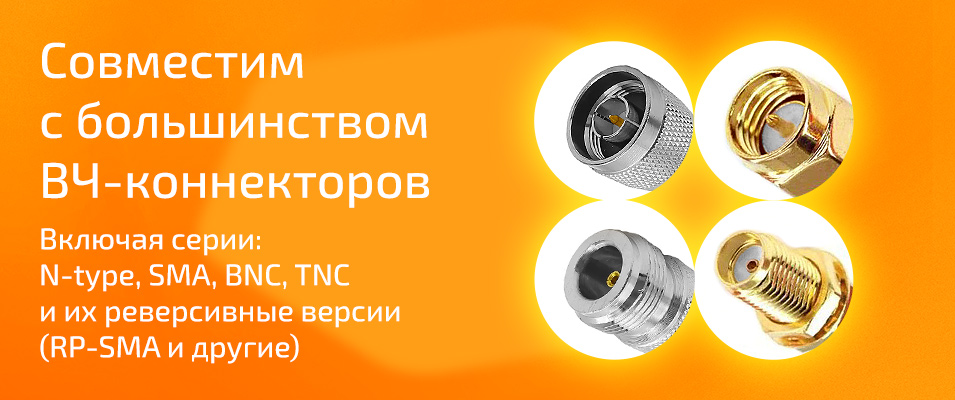

Благодаря возможности смонтировать ВЧ-коннекторы популярных типов (N-111/5D, S-111/5D, T-111/5D и многие другие), кабель подходит к большому количеству устройств с волновым сопротивлением 50 Ом. Провод применяется для прокладки как внутри зданий, так и на открытых земельных участках.

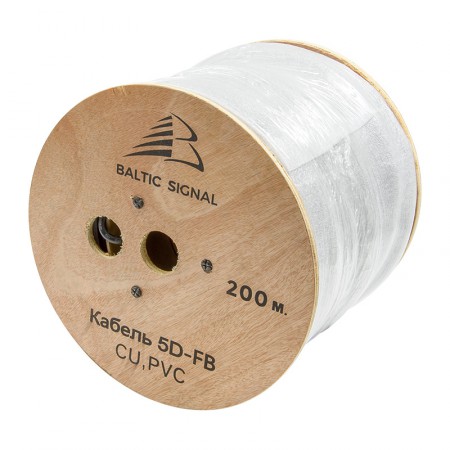

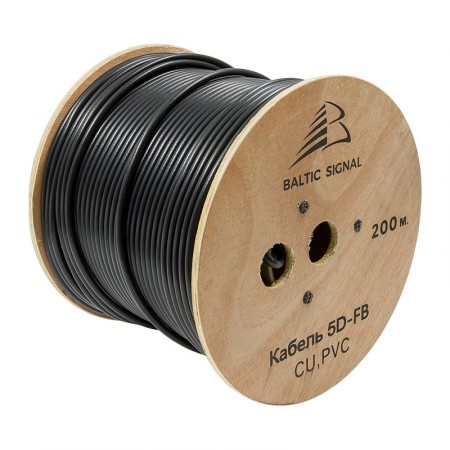

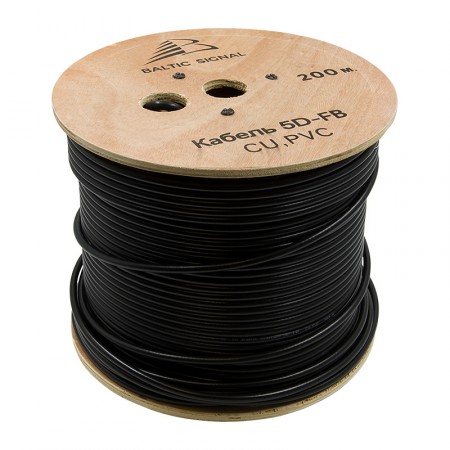

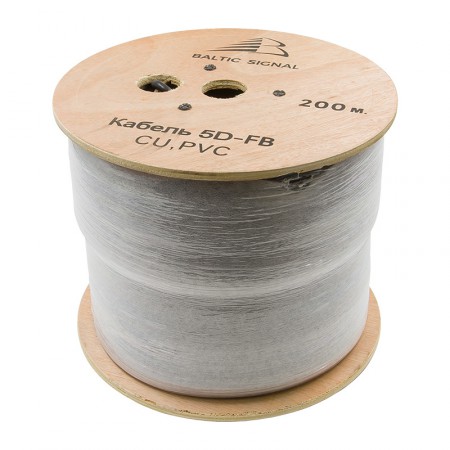

В нашем магазине вы можете купить 5D-FB CU PVC бухтой или на отрез. Кабель поставляется с завода в катушках длиной 200 м.

Цена указана за 1 метр погонный.

Кабель 5D-FB CU PVC — спецификации [PDF, ~147Kb]
