Разъём S-111/8D (SMA-male, обжимной, на кабель 8D)

Цена: 180 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 2343

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

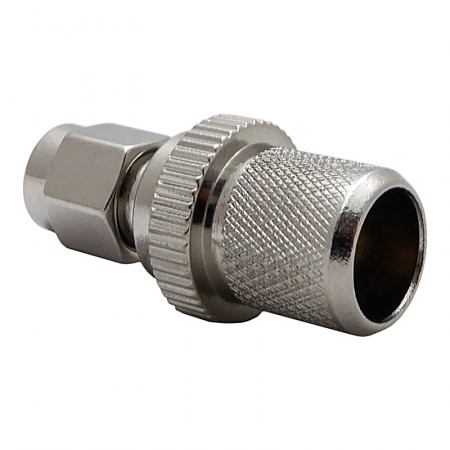

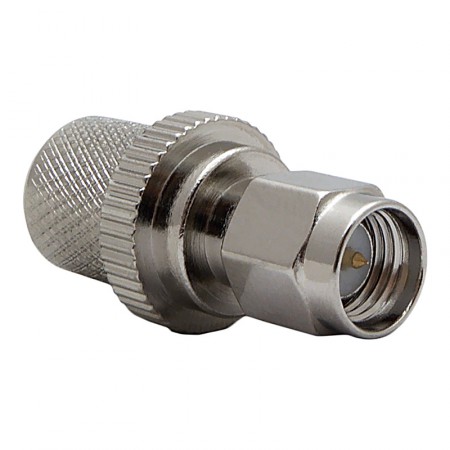

Разъем SMA-male («папа») обжимного типа применяется в профессиональных и любительских системах усиления сотовой связи. Этот коннектор оптимален для использования с коаксиальным кабелем 8D-FB или аналогичным, имеющим диаметр внешней оболочки 10–11 мм и диаметр диэлектрика 7,5 мм. Поскольку изначально серия SMA была разработана для проводов небольшого диаметра, 8D-FB — максимальный по толщине коаксиальный кабель, на который возможна установка данного разъема.

Волновое сопротивление 50 Ом обеспечивает совместимость с прочими компонентами высокочастотных систем усиления мобильной связи. Металлический корпус защищает коннектор от механических повреждений и истирания. Свободно вращающаяся часть SMA-штекера позволяет избежать перекручивания при соединении кабельных сборок или подключении к разъему какого-либо оборудования.

Для монтажа коннектора потребуются специальные обжимные клещи. Центральный контакт разъема (штырь) напаивается на центральную жилу кабеля, что обеспечивает высокое качество передачи сигнала и устойчивость к вибрации.

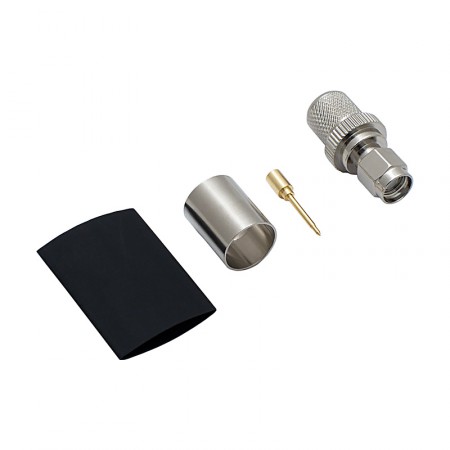

Сборка разъема и монтаж на кабель требует наличия специального инструмента, а также навыков пайки и обжима. Пайка и обжим обеспечивают более высокое качество контакта, хорошую передачу сигнала и долговечностью в сравнении с прижимными аналогами. S-111/8D поставляется с термоусадочной трубкой, предназначенной для защиты соединения от воздействия влаги и абразивной пыли.

Если у вас возникли какие-либо вопросы — вы можете задать их нашим консультантам по телефону 8 (800) 333 39 65.

Разъем S-111 — инструкция по установке [PDF, ~319Kb]

Характеристики
Разъем SMA-male
Марка кабеля 8D-FB
Волновое сопротивление 50 Ом
Частотный диапазон 0–18 ГГц
Монтаж оплетки обжим
Монтаж центрального контакта пайка
Покрытие центрального контакта золото
Конструктивное исполнение прямое
Способ крепления кабельная вилка
Вес 10 г
Доставка и гарантия
Доставка по Москве 700 руб., 2–3 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 7000 руб.
