Заземление ACOME C0272F для фидера 7/8F (27мм)

Acome C0272F предназначен для заземления экранов фидерных кабелей диаметром 27 мм (формат 7/8ʺ). Монтаж комплекта не влияет на прохождение сигнала по линии, но обеспечивает дополнительную защиту оборудования, снижает уровень паразитных сигналов и фоновых помех. Конструкция устройства позволяет установить его оперативно и без сложных инструментов благодаря простой системе зажима.

Почему необходимо заземление фидерных кабелей?

Подключение фидера к заземляющему контуру помогает повысить надежность работы радиосистемы и снизить риски повреждений. Такая мера:

• Снижает влияние наводок и фоновых шумов. Электромагнитные помехи отводятся через заземляющий контур. Таким образом, снижается их воздействие на основной сигнал, проходящий по центральному проводнику;
• Минимизирует переизлучение от экрана кабеля. На длинных трассах экран кабеля (медная гофра) может стать источником помех для соседних линий. Подключение к «земле» позволяет усилить экранирующий эффект, особенно если кабели проложены группами;
• Обеспечивает дополнительную защиту от статического напряжения. Устройство помогает предотвратить накопление статического заряда, что важно в условиях грозовой активности. Однако следует учитывать, что оно не заменяет полноценные грозозащитные модули, а лишь дополняет их в рамках комплексного подхода.

Во многих случаях заземление фидерной линии выполняется в соответствии с нормами безопасности или по запросу заказчика, стремящегося к максимальной защите оборудования.

Как устроен комплект Acome C0272F?

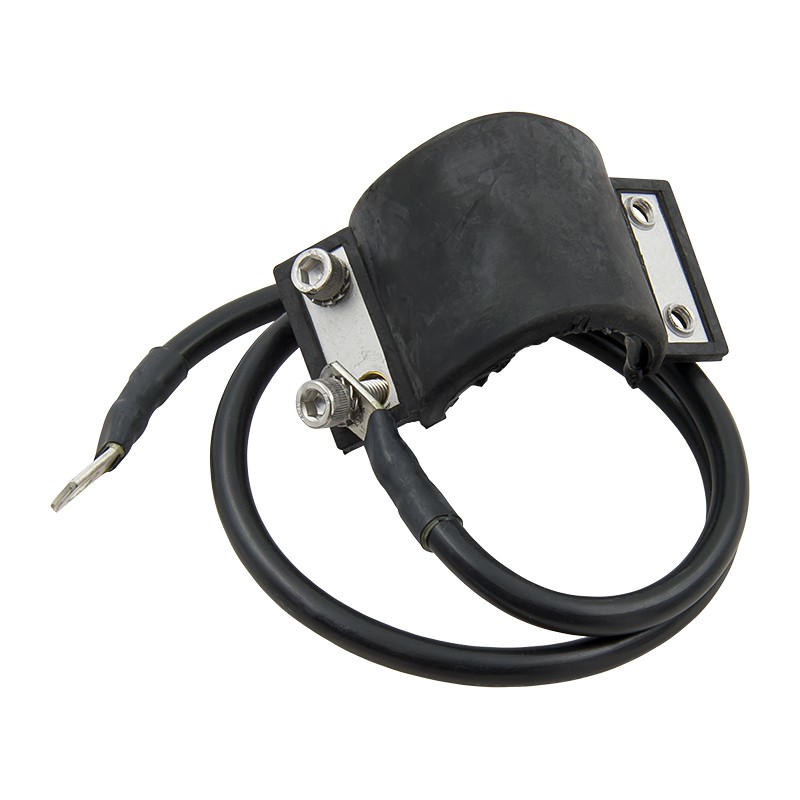

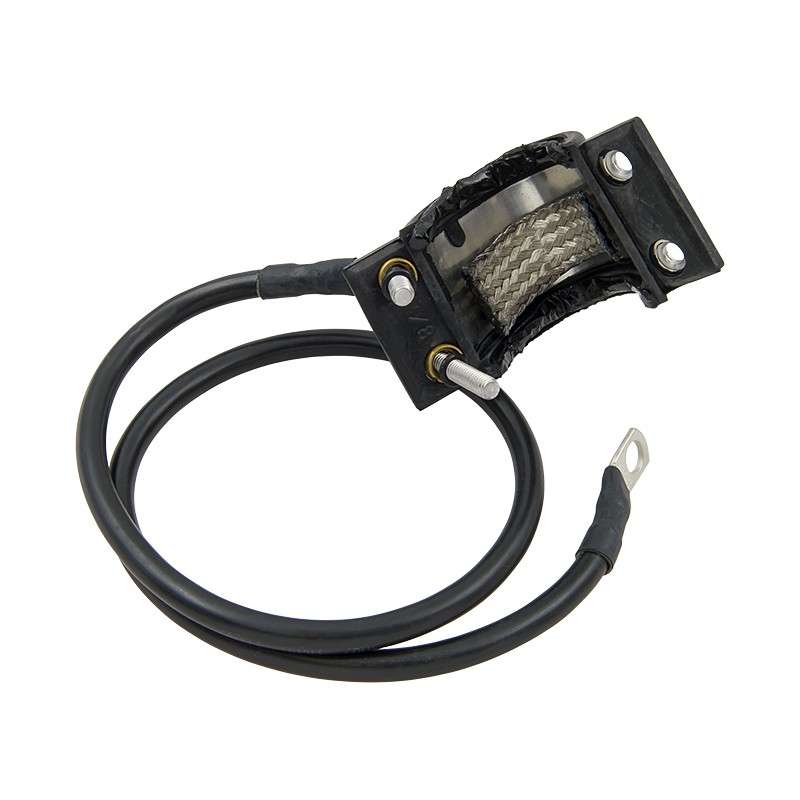

Устройство включает в себя провод с сечением 16 мм², снабженный с одной стороны контактной площадкой с винтовым креплением, а с другой — клеммой-кольцом (Ø8,5 мм) для подключения к шине заземления. Процесс установки включает несколько этапов:

1. Удаление части внешнего изоляционного слоя. С кабеля 7/8ʺ снимается примерно 22 мм внешней оболочки при помощи ножа, лезвия или специализированного инструмента;
2. Монтаж контактной площадки. Пластина устанавливается прямо на очищенный экран кабеля. Эластичная оболочка корпуса закрывает место зачистки, заменяя удаленный участок изоляции;
3. Фиксация корпуса. Резиновая часть зажимается винтами с шестигранной головкой, обеспечивая герметичность и защиту от пыли и влаги согласно стандарту IP68. Заземление можно использовать на улице;
4. Подключение к заземляющему контуру. Кольцевая клемма крепится к шине заземления. Диаметр отверстия под болт составляет 8,5 мм.

Комплект подходит для любых кабелей формата 7/8ʺ, включая Acome (HPL-507/8 LA), RFS (LCF 78-50J), Commscope (AVA5RK-50FX) и продукцию других брендов. Устройство устойчиво к внешним воздействиям и может применяться на открытом воздухе — при температурном диапазоне от -40°С до +85°С.
