Заземление ACOME C0271F для фидера 1/2F (16мм)

Набор заземления C0271F от Acome устанавливается на фидерные кабели типоразмера 1/2ʺ (с наружным диаметром 16 мм). Заземление внешнего проводника (экрана) не влияет на качество передачи сигнала, при этом повышает безопасность радиосистемы, снижает шумы и искажения. Модель C0271F имеет простую прижимную конструкцию для быстрого монтажа на объекте.

Зачем заземлять фидерный кабель?

Эта мера может благотворно сказаться на стабильности и эффективности радиосистемы, а кроме того, она повышает общую безопасность. Установка заземления:

• Снижает уровень внутренних помех. Дополнительное соединение с «землей» быстрее отводит наведенные токи и снижает их воздействие на основной сигнал, проходящий по центральной жиле;
• Ограничивает излучение самим кабелем. При большой длине трассы экран фидера может переизлучать помехи и негативно влиять на соседние кабели. Заземление повышает общий уровень экранирования, что особенно важно при групповой прокладке нескольких радиокабелей;
• Улучшает безопасность и отводит электростатику. Заземление также является дополнительным инструментом защиты. Эта мера повышает безопасность подключенного оборудования, особенно во время накопления статического электричества (например, во время грозы). Однако заземление не является полноценной грозозащитой и должно использоваться совместно с модулями-грозоразрядниками для комплексного подхода.

Как правило, фидерные кабели заземляются по требованию регуляторных органов или при желании заказчика обеспечить максимальную защиты для системы связи.

Как работает заземление Acome для фидера?

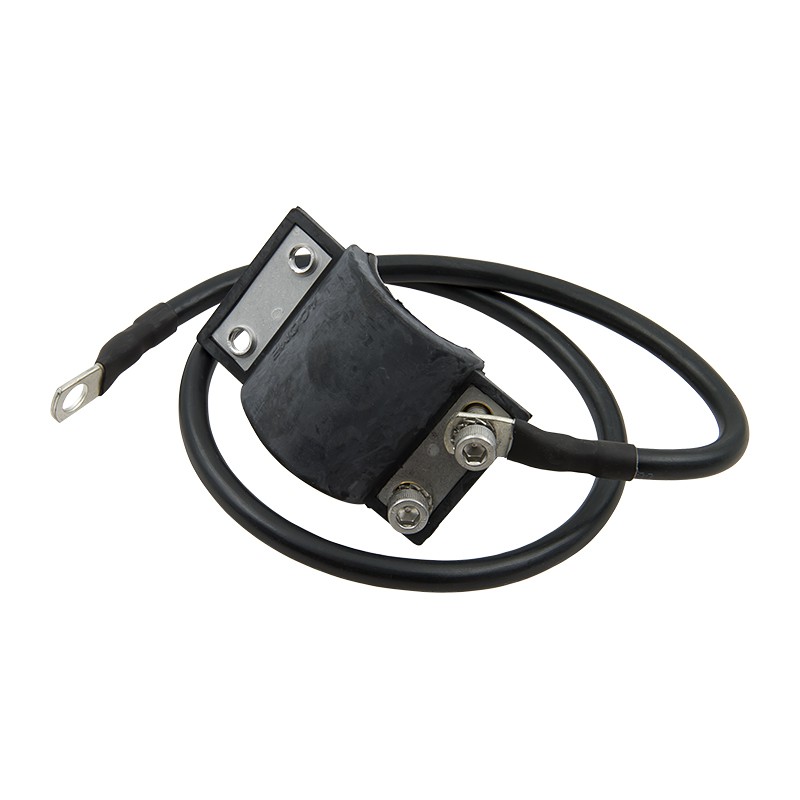

Acome C0271F — это силовой кабель (с сечением 16 мм²), с одной стороны которого установлена массивная контактная площадка с винтовым креплением, а с противоположной — кольцевая клемма для соединения с шиной заземления. Установка набора состоит из нескольких простых действий:

• Зачистка наружной оболочки кабеля. Фидер 1/2ʺ зачищается при помощи канцелярского ножа или стриппера. Для успешного монтажа достаточно удалить всего 22 мм изоляции;

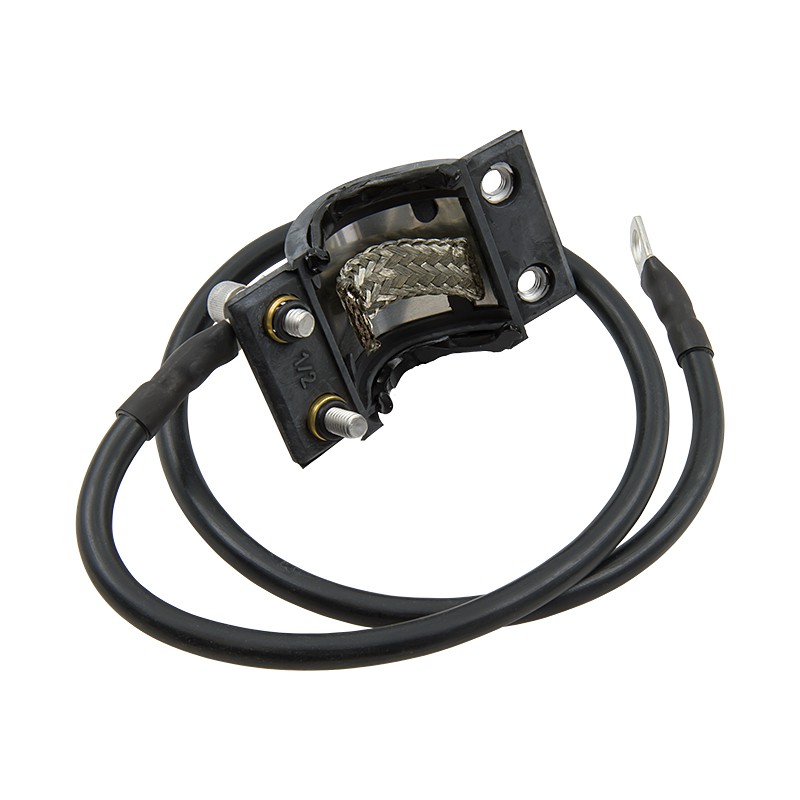

• Установка заземления на экран фидера. Контактная площадка «прикладывается» к оголенному экрану кабеля. Оплетка площадки должна точно соприкасаться с экраном, а наружный резиновый корпус (пояс) полностью огибать кабель, заменяя собой удаленную оболочку;
• Корпус фиксируется шестигранником. После того как заземление установлено на кабель, его резиновый кожух фиксируется болтами с шестигранным шлицем. Противоположные стороны резинового корпуса прижимаются, обеспечивая защиту от влаги и пыли по классу IP68;
• Кольцевая клемма соединяется с шиной заземления. Заключительный этап установки — соединение противоположного конца силового провода с шиной или контуром заземления здания. Диаметр отверстия под болт — 8,5 мм.

По размерам C0271F совместим с фидерами 1/2ʺ любых производителей: самого Acome, а также RFS, Hengxin, Baltic Signal и других. Возможна установка как на омедненные, алюминиевые и чисто медные варианты кабелей. Допускается эксплуатация на улице, в том числе в мороз (до -40°С) и при высоких температурах (+85°С).

Чтобы купить заземление Acome C0271F, поместите товар в корзину и сформируйте заказ онлайн. Если ваша система связи нуждается в индивидуальном подходе, позвоните по телефону 8-800-3333-965, и на инженеры разработают подготовят персональный проект!
