Заземление ACOME C0274F для фидера 1-5/8F (50мм)

Набор C0274F от Acome монтируется на промышленные фидерные кабели диаметром 50 мм (1 5/8ʺ). Он обеспечивает заземление гофрированного экрана, что улучшает электробезопасность, снижает уровень помех и минимизирует искажения. Конструкция с прижимным механизмом позволяет быстро установить заземляющий элемент прямо на месте эксплуатации.

Зачем нужно заземлять фидер?

Заземление экрана кабеля положительно влияет на работу радиосистемы, повышает ее надежность и защиту. Основные задачи:

• Уменьшение внутренних наводок. Соединение с землей отводит паразитные токи, снижая их влияние на полезный сигнал в центральной жиле.
• Снижение паразитного излучения. Длинные кабельные линии могут становиться подобием антенны и переизлучать помехи, мешая соседним линиям. Заземление усиливает экранирующие свойства, что критично при совместной прокладке нескольких фидеров;
• Защита от статического электричества. Заземление предотвращает накопление заряда и снижает риск повреждения оборудования при грозе. Важно: заземление экрана не заменяет грозозащитные устройства, а дополняет их!

Монтаж заземляющего контура обычно выполняется по нормативным требованиям или для повышения отказоустойчивости системы.

Принцип работы заземляющего комплекта Acome

Набор C0274F подходит для быстрой установки на объекте. Эта модель изначально адаптирована для толстых фидерных кабелей 1 5/8ʺ:

• Длина 0,6 м. Заземляющий провод имеет длину 60 см и диаметр около 9 мм. Как правило, монтаж производится на участке фидера, который располагается вблизи соответствующей электрической инфраструктуры;
• Провод сечением 16 мм². Изделие может отводить «на землю» импульсный ток до 70 кА. Крепление к шине или заземляющему контуру осуществляется обычной опресованной клеммой с отверстием Ø8,5 мм;

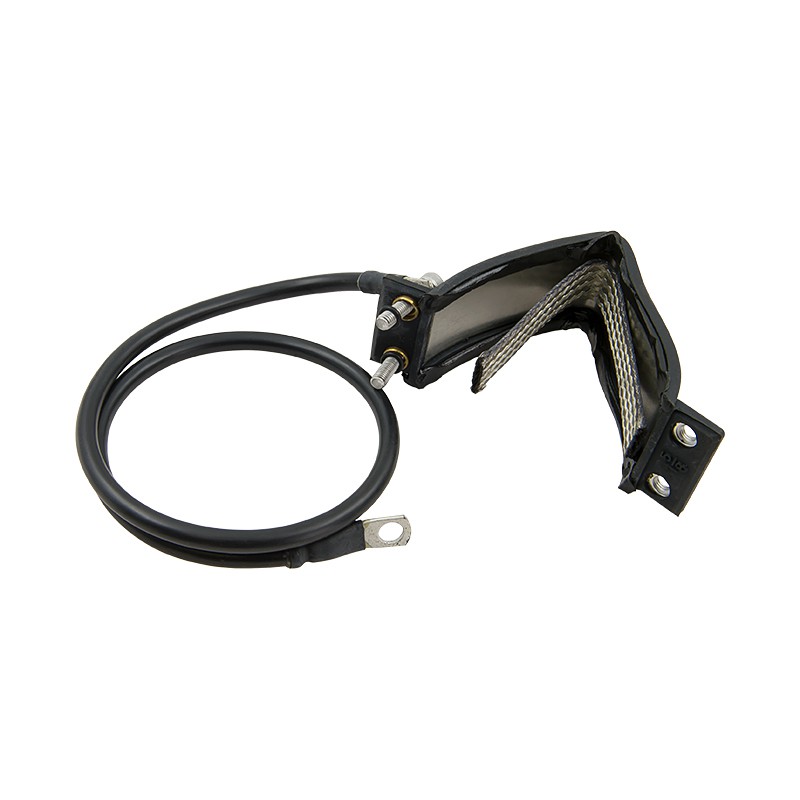

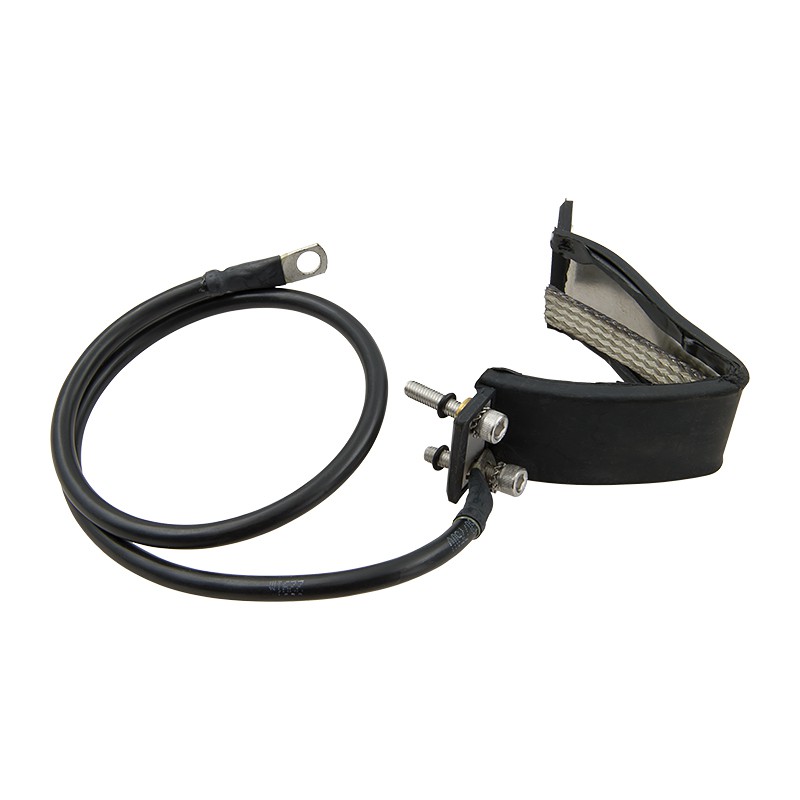

• Полная защита фидерного кабеля. Контактная часть состоит из пластины с плетеным шлейфом и корпуса из синтетической резины (EPDM). Кожух плотно обхватывает экран кабеля по всему диаметру и фиксируется двумя болтами (под шестигранник). Таким образом, резина замещает собой удаленный участок оболочки и обеспечивает водо- и пылезащиту по стандарту IP68;
• Использование на улице. Заземление может производиться как при внутреннем, так и при внешнем монтаже. Разрешенная рабочая температура — от -40°С до +85°С.

Для монтажа заземления понадобится лишь удалить небольшой участок наружной изоляции кабеля (производитель рекомендует зачистить 22 мм). Эта процедура может быть выполнена ножом или специнструментом. Набор не требует использования дополнительных средств изоляции и сам обеспечивает необходимую герметичность.

C0274F подходит для кабелей 1 5/8ʺ любых марок, включая собственно Acome (1-5/8LA) и конкурирующие бренды (Hengxin HHTAYZ-50-42, RFS LCF158-50JA и другие).
