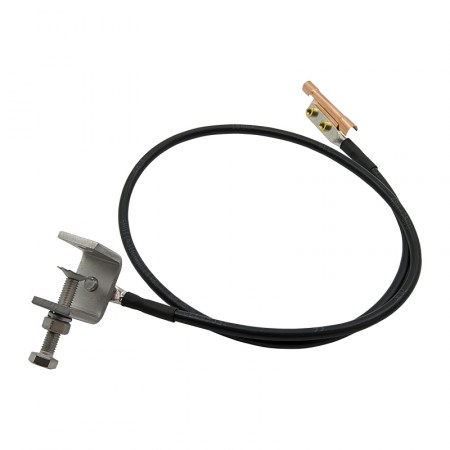

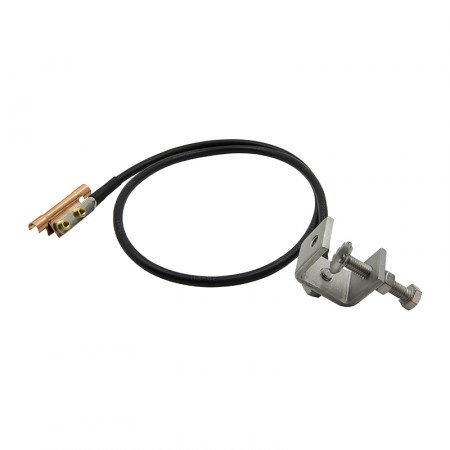

Комплект заземления для кабеля 1/4 (227150087, Universal grounding clamp, FIP-12, 141038)

Набор заземления для фидерных кабелей 1/4″, легко монтируемый для защиты подключенного оборудования и персонала от возможных опасных токов в линии передачи. Набор FIP-12 устанавливается на оголенный экран кабеля и соединяется с естественным или искусственным заземлителем. Установка устройства на радиокабель осуществляется очень быстро и не требует использования специнструментов.

Для чего заземляют антенные кабели?

Установка комплекта заземления — мера безопасности и предосторожности на случай сбоя в электрической цепи, разряда молнии или появления в линии электростатики. Соединение внешнего проводника провода с заземленной опорой или шиной служит сразу нескольким целям:

• Предотвращает циркуляцию тока через экран кабеля и его нагрев;
• Обеспечивает безопасный отвод электрический разрядов, возникающих из-за короткого замыкания или разряда молнии;
• Снижает риски повреждения оборудования вследствие перепадов напряжения, грозовых электростатических разрядов, грозы;
• Защищает персонал от возможных ударов током;
• Повышает стабильность и надежность линии передачи, снижает влияние помех от посторонних источников.

Для достижения наилучшего эффекта рекомендуется использовать два комплекта заземления. Один экземпляр устанавливается на стороне активного оборудования, а второй — ближе к антенному устройству.

Во многих случаях установка заземления для кабельной линии предписана нормативными актами и требованиями безопасности. Однако даже при отсутствии жесткого регламентирования установка защиты — рекомендуемая мера для повышения безопасности системы радиосвязи.

Процесс установки заземления на фидер 1/4″

Особенность комплекта — максимальная простота подготовки кабеля и монтажа. Процесс не задействует специальные инструменты, для установки заземления потребуется лишь стриппер или канцелярский нож для удаления оболочки и изоляционная лента.

Чтобы установить заземление, необходимо:

1. Удалить часть наружной изоляции (оболочки) фидера, соответствующую размерам медной пластины;
2. Обернуть оголенную часть экрана медной пластиной и зафиксировать ее комплектными винтами;
3. Дополнительно защитить участок фидера, на который установлена пластина, несколькими слоями изоляционной ленты (при установке в помещениях) или водостойкой клейкой ленты (при уличном монтаже);
4. Закрепить противоположный конец кабеля со струбциной на заземленной опоре.

Размеры пластины адаптированы для коаксиального фидера 1/4″ с диаметром наружного проводника 7,5 мм. Длина провода заземления — 85 см. Струбцина на противоположном конце кабеля используется для фиксации на заземленной планке, опоре, стойке и т. п. Для подсоединения к шине заземления через клемму используйте комплект без струбцины.

Чтобы купить набор заземления для кабеля 1/4″, положите изделие в корзину и оформите заказ на сайте. Мы обязательно свяжемся с вами для подтверждения всех деталей! Если у вас появились вопросы о системах усиления связи, позвоните нам по телефону 8-800-3333-965 или воспользуйтесь услугой обратного звонка!
