Модуль заземления Ericsson NGT90121/1

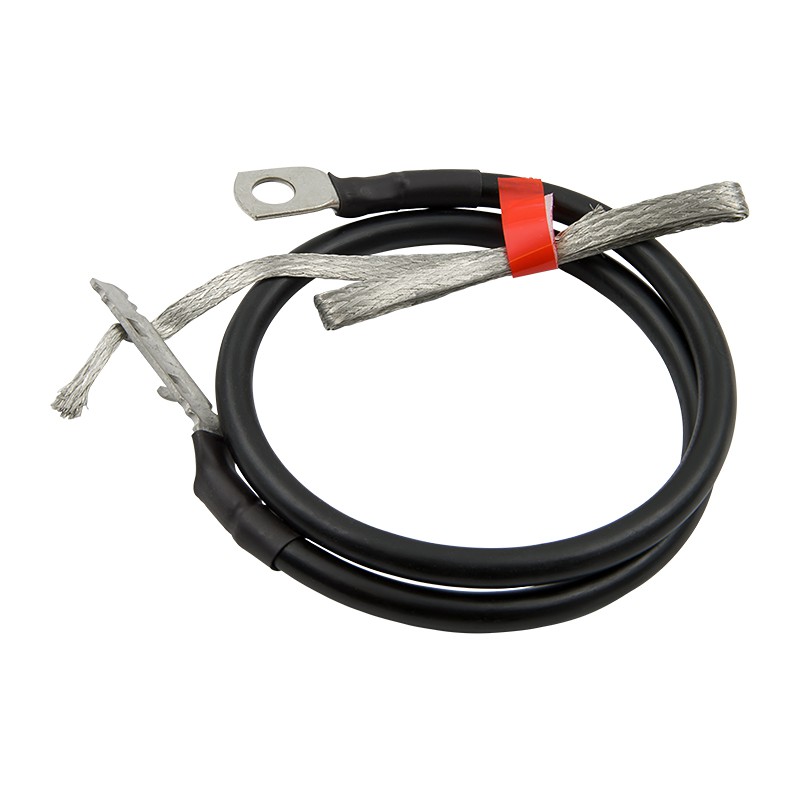

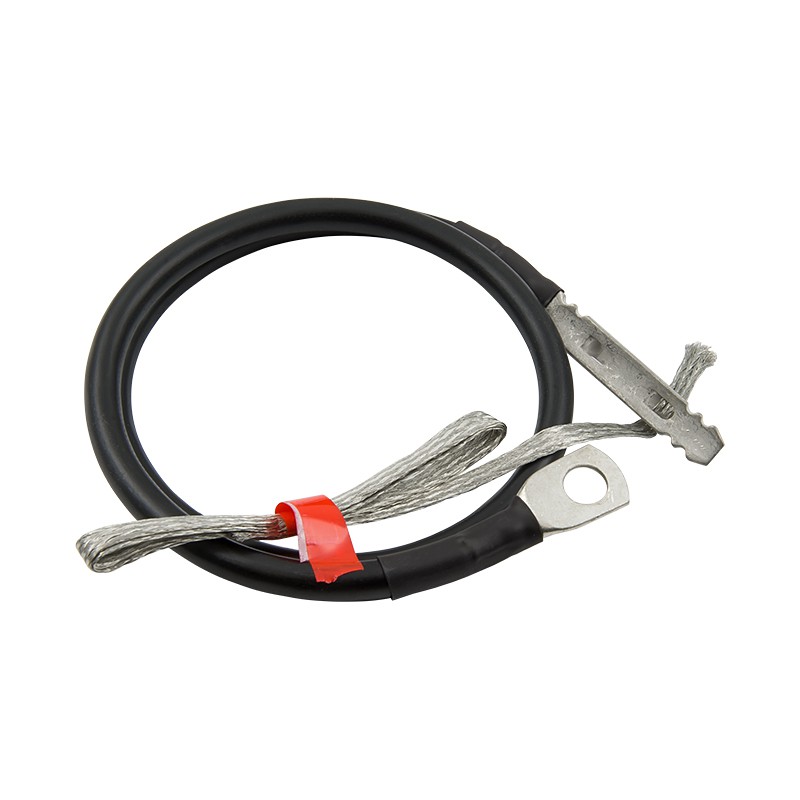

Комплект заземления NGT90121/1 используется для отвода опасных и паразитных токов с экрана (наружного проводника) коаксиального кабеля. Поскольку для соединения с экраном кабеля здесь используется заземляющий шлейф, этот модуль подходит к коаксиалам самого разного диаметра. Длина провода заземления — 50 см.

Для чего заземляют экран радиокабеля?

Заземление наружного проводника кабеля может быть обусловлено регуляторными нормами или пожеланием заказчика на объекте. Эта мера не только повышает безопасность радиосистемы, отводя опасные токи с экрана во время грозового положения, но также в целом снижает уровень ЭМИ и предотвращает создание помех самим кабелем.

Такая дополнительная мера защиты полезна как для телеком-объектов (например, в составе базовых станций операторов), так и при монтаже радиосистем на промышленных объектах: на предприятиях, в бизнес-центрах, павильонах и т. п. Заземление может принести особую пользу при групповой прокладке, когда требуется снизить излучение сигнала самим кабелем.

Как установить модуль заземления Ericsson на фидер?

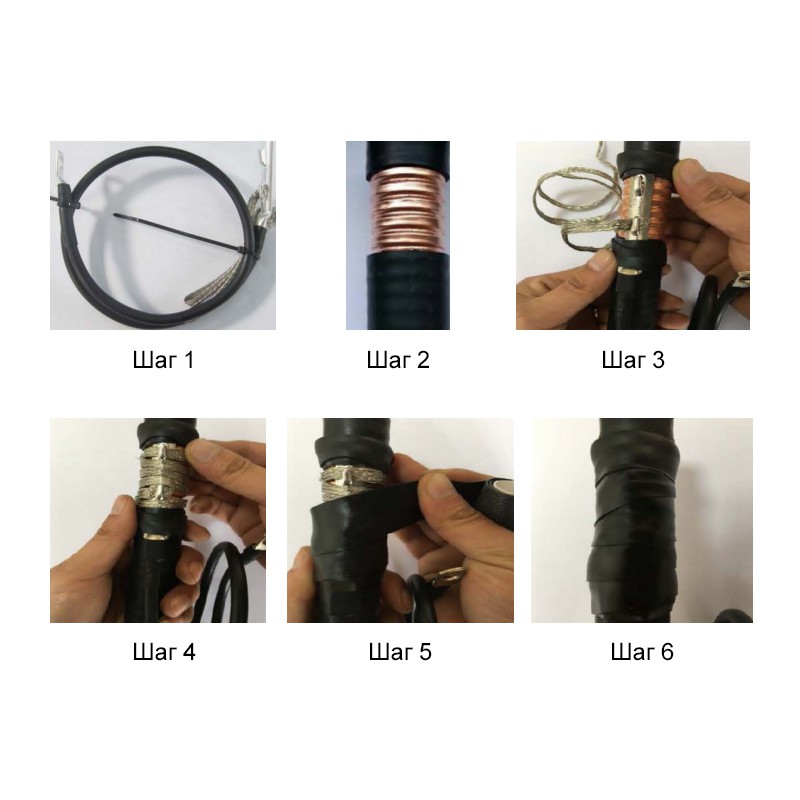

Процесс установки модуля выглядит следующим образом:

1. Сперва с кабеля удаляют часть оболочки — внешнего защитного слоя. Размер зачищаемого участка зависит от марки кабеля. В общем случае производителем рекомендуется удалить 55 мм изоляции;
2. Ericsson NGT90121/1 снабжен контактной площадкой, к которой «цепляется» заземляющая лента. Контактная площадка прижимается к очищенному экрану и фиксируется по концам бутиловой лентой;
3. Затем зачищенный участок кабеля и контактная площадка плотно оборачиваются заземляющей лентой;
4. На завершающем этапе накрученный заземляющий шлейф внахлест обматывается изолирующей бутиловой лентой;
5. Противоположный конец провода с кольцевой клеммой (отверстие Ø8,5 мм под болт) соединяется с контуром заземления здания.

Такой метод установки обеспечивает необходимую прочность и долговечность, что особенно важно при долговременном монтаже в составе телеком-инфраструктуры.

Основные параметры защитного набора

Ericsson NGT90121/1 удобен в установке, ведь весь процесс занимает считанные минуты. Для монтажа не нужны специальные инструменты, кроме канцелярского ножа или коаксиального стриппера.

• Длина провода — 50 см. Провод имеет достаточную длину, чтобы удобно соединить коаксиальную линию с шиной заземления. Оболочка — огнестойкая, не поддерживающая горение;
• Сечение 16 мм². Использование толстого качественного силового провода гарантирует успешный отвод паразитных токов и помех без нагрева;
• Совместимость с разными коаксиалами. Благодаря длинной плетеной ленте в комплекте, этот модуль подходит как к коаксиальным кабелям небольшого диаметра, так и к более толстым промышленным фидерам (до 30 мм);

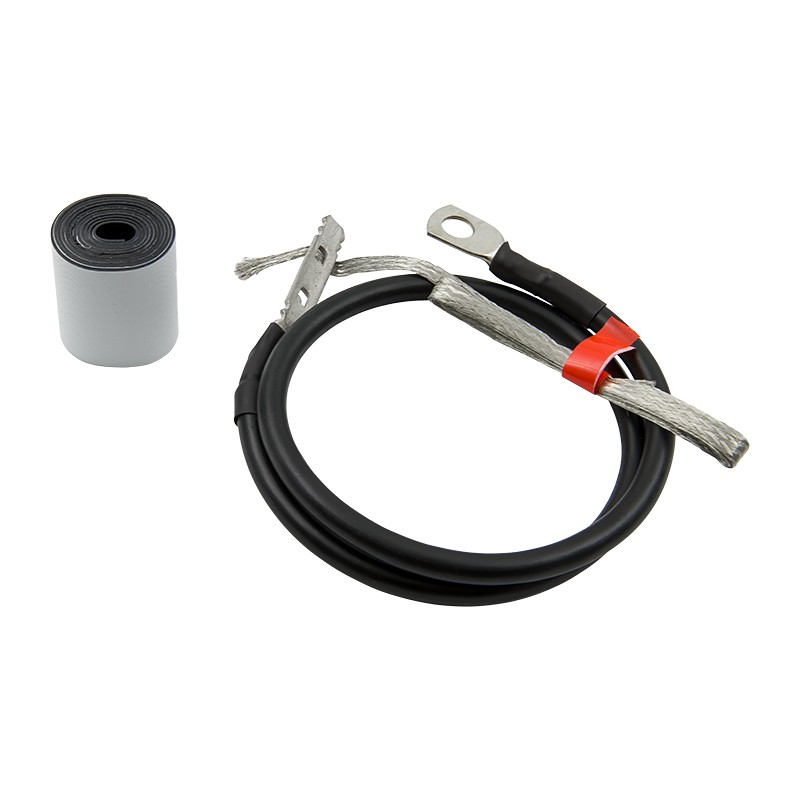

• Бутиловая лента в комплекте. Помимо самого провода, в набор также входит клейкая водонепроницаемая лента для изоляции от пыли и влаги.

Чтобы купить модуль заземления Ericsson, поместите товар в корзину и завершите покупку онлайн. Если ваша задача требует персонального подхода, позвоните по телефону 8-800-3333-965!
