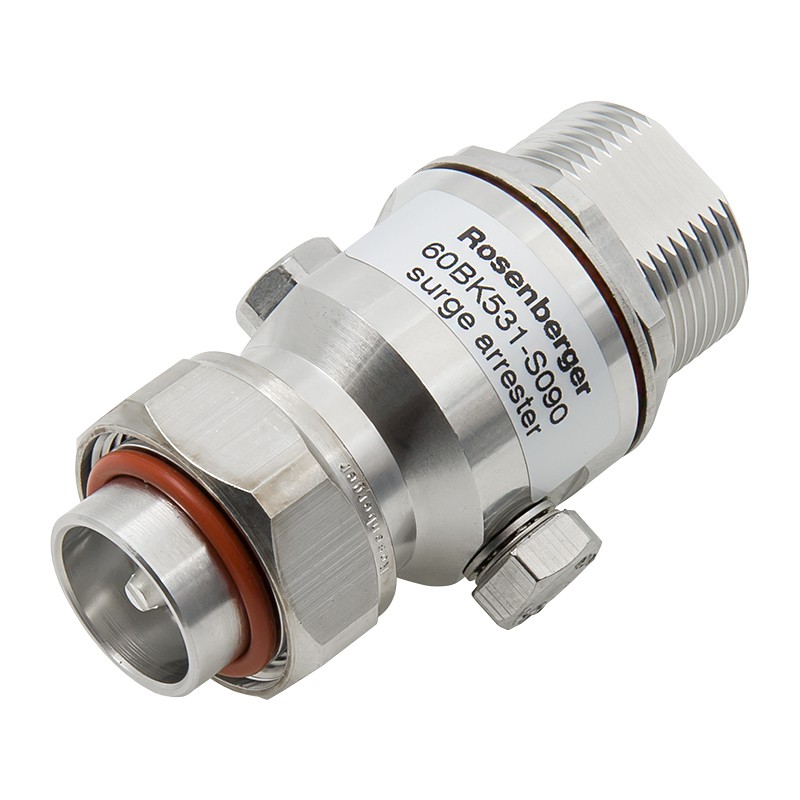

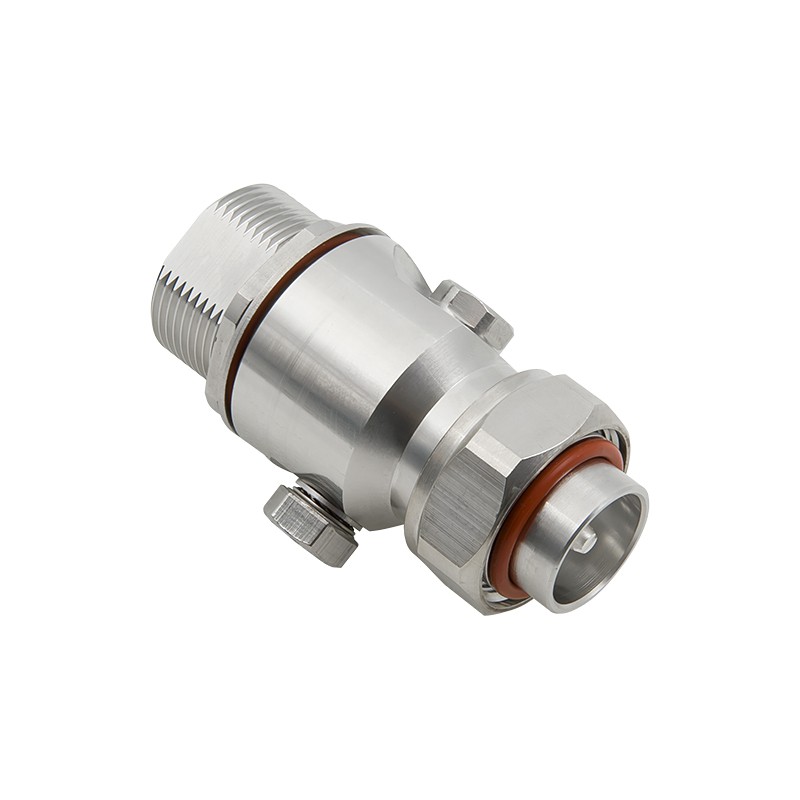

Грозозащита DIN 7/16 Rosenberger (60BK531-S090N1)

Грозозащитное устройство Rosenberg для установки на антенны или активное радиооборудование в промышленных системах с коннекторами семейства DIN 7/16. Прибор использует газонаполненный разрядник, который отводит опасный ток на заземление. Грозозащита наиболее эффективна против электростатики, которая накапливается в линии передачи во время грозового положения.

Как грозозащита оберегает оборудование?

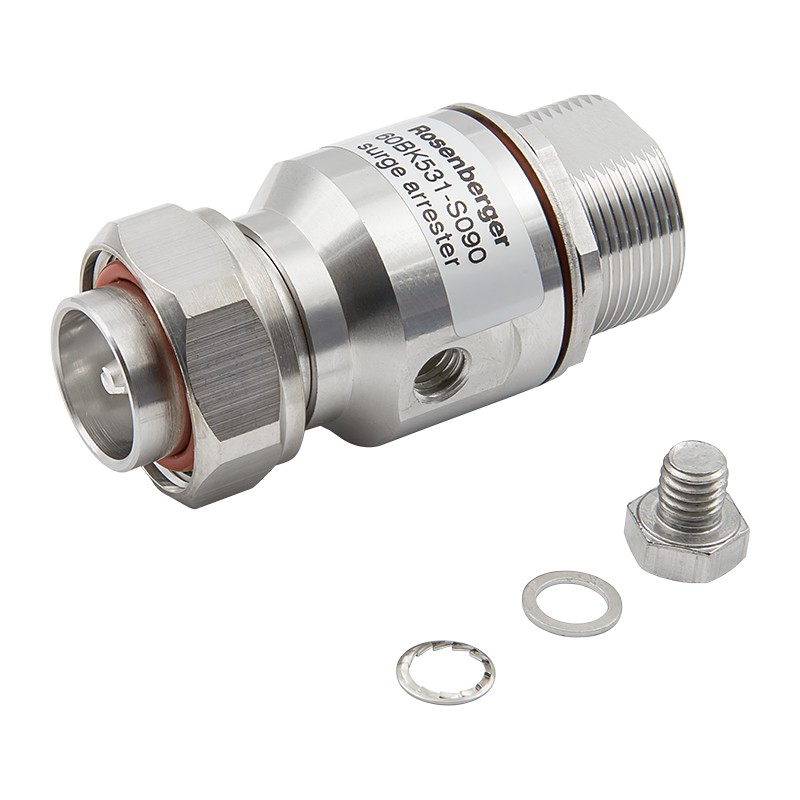

Модель 60BK531-S090N1 использует газонаполненную капсулу, которая срабатывает как ключ и перекрывает РЧ-линию при превышении порогового напряжения. Опасный ток отводится на боковую клемму, которая должна быть соединена с системой заземления здания. После того, как опасность миновала, газоразрядник возвращается в исходное состояние и снова начинает пропускать высокочастотный сигнал.

К преимуществам систем с газоразрядниками относится простая конструкция и возможность смены газонаполненного элемента. Прибор может быть установлен как на стороне уличной антенны, так и на стороне приемника/передатчика сигнала. Для наилучшей защиты рекомендуется использовать два экземпляра защиты, установленные на каждом конце кабельной трассы.

Заземление обязательно! Прибор не сможет выполнять свои функции без подключения к контуру (шине) заземления.

Грозозащита с разъемами DIN 7/16

Модуль Rosenberg предназначен для промышленного радиооборудования, на котором установлены массивные коннекторы семейства DIN 7/16. Такие разъемы часто используются в составе базовых станций сотовой связи и в прочих индустриальных решениях для коммуникаций.

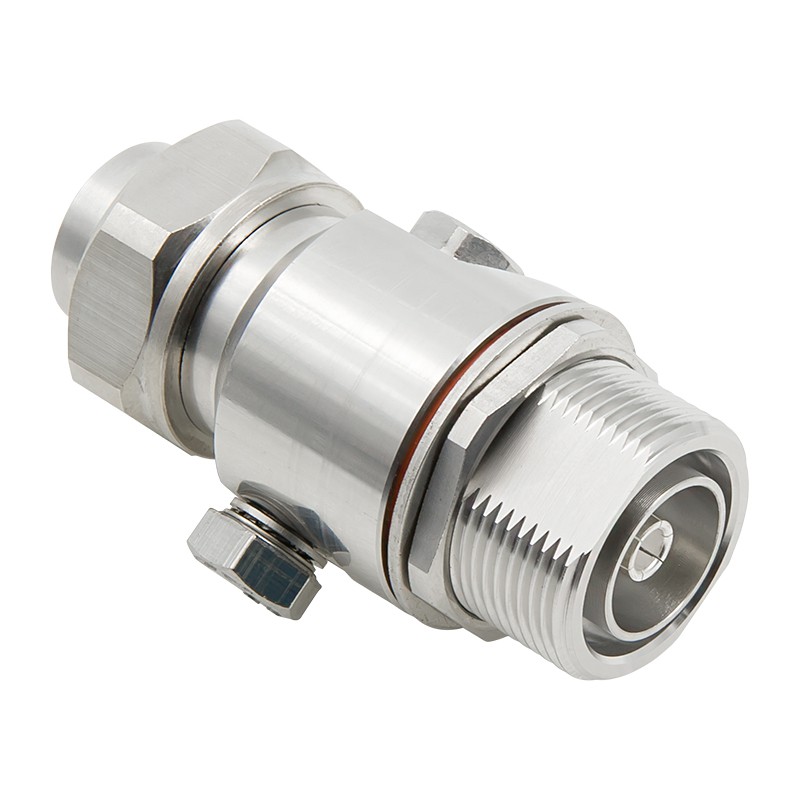

• Разъемы DIN-male и -female. По сторонам грозозащиты использованы коннекторы разного типа (вилка и розетка), что упрощает подсоединение модуля в качестве переходника между устройством и джампером (кабелем снижения). Защита может просто «накручиваться» на разъем антенны или радиомодуля;
• Стандартное сопротивление 50 Ом. Коннекторы используют привычный импеданс 50 Ом, что обеспечивает согласованность с большинством радиоприборов;

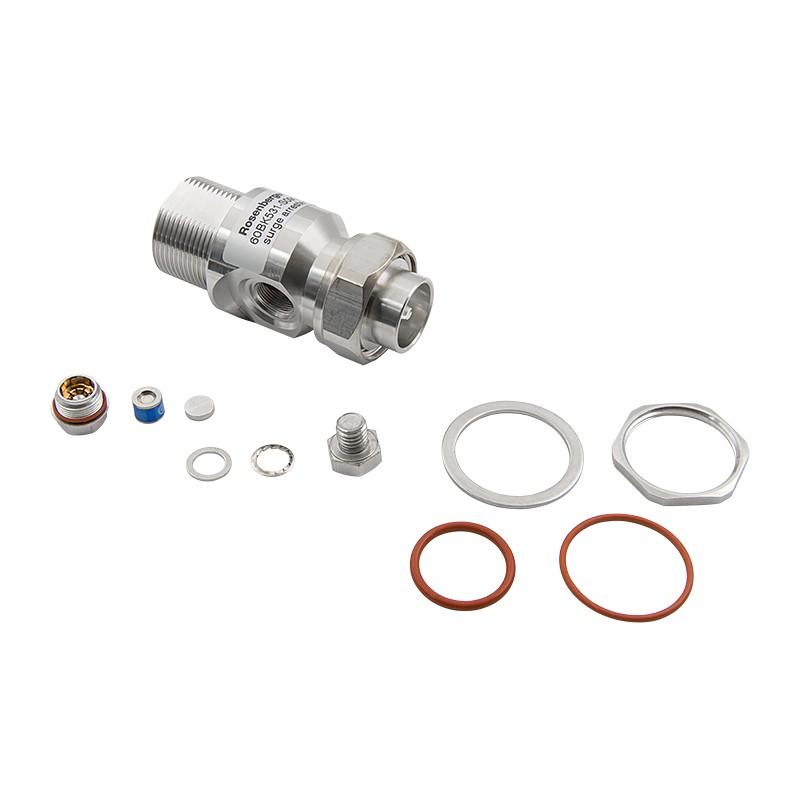

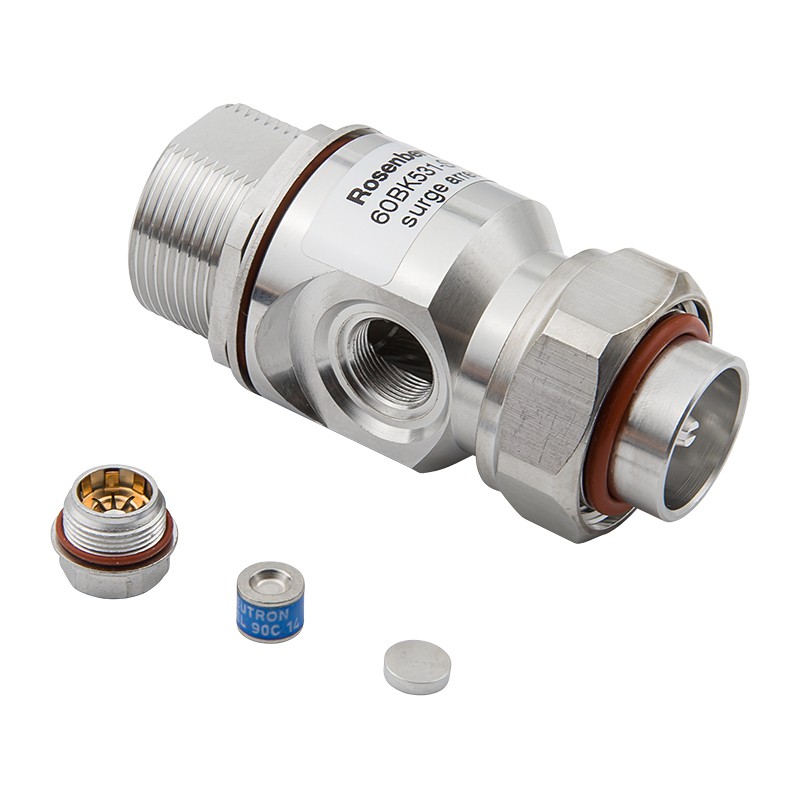

• Сменный газоразрядник. Конструкция защиты допускает замену газонаполненного элемента, установленного за боковым винтом. В модели 60BK531-S090N1 используется элемент с маркировкой Leutron 2EL 90C14, который срабатывает при превышении напряжения постоянного тока 90В. Капсула может быть легко заменена на другую в случае выхода из строя или необходимости выбора другого порогового напряжения;
• Рабочая частота до 2,2 ГГц. Согласно паспорту производителя, защита рассчитана на передачу ВЧ-сигнала в диапазоне частот до 2200 МГц. Этот диапазон охватывает популярные стандарты мобильной связи (GSM, 3G, многие бэнды LTE), а также востребованные «свободные» и многие лицензируемые диапазоны радиосвязи.

Также в продаже доступен четвертьволновый разрядник 7/16 DIN, в конструкции которого не используется газонаполненный элемент.

Использование на улице или в помещениях

Rosenberg 60BK531-S090N1 можно использовать на улице или в помещениях без дополнительной герметизации коннекторов. Прибор часто монтируется на уличные антенны, размещенные на специальных опорах (мачтах) или кронштейнах. Рабочий диапазон температур — от -45°С до +85°С.

Чтобы купить грозозащиту с разъемами DIN 7/16, нажмите «В корзину» и оформите заказ онлайн. Наши инженеры и менеджеры ответят на ваши вопросы по телефону 8-800-3333-965 и подготовят индивидуальный проект усиления связи!

Грозозащита Rosenberger 60BK531-S090N1 — спецификации [PDF, ~116Kb]
