Разъём N-245-141 (N-female, корпусной, для приборов, на кабель RG-402)

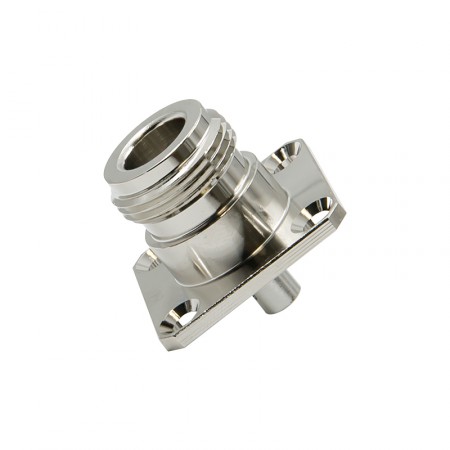

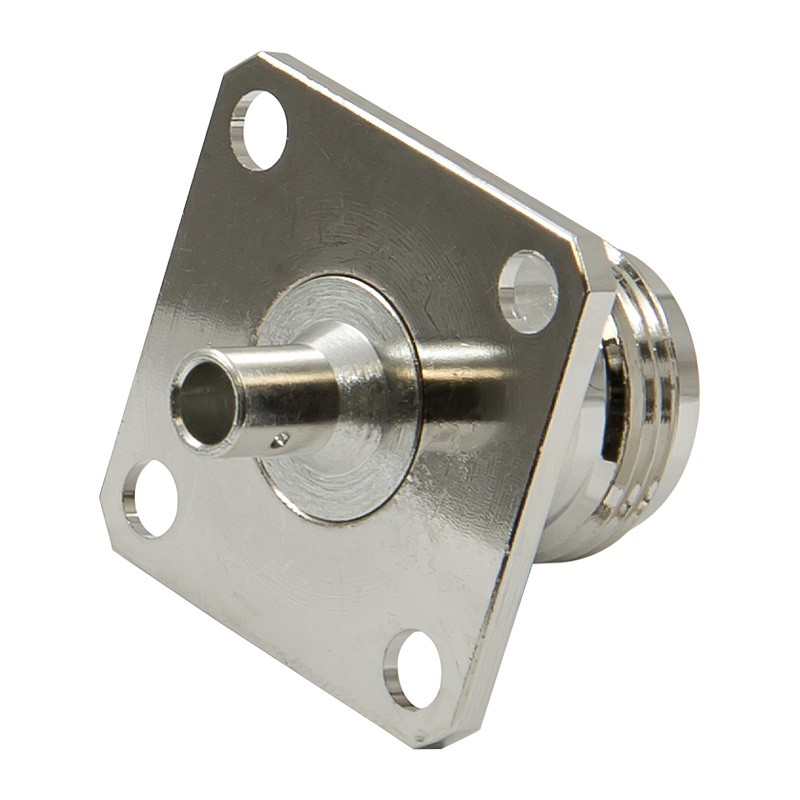

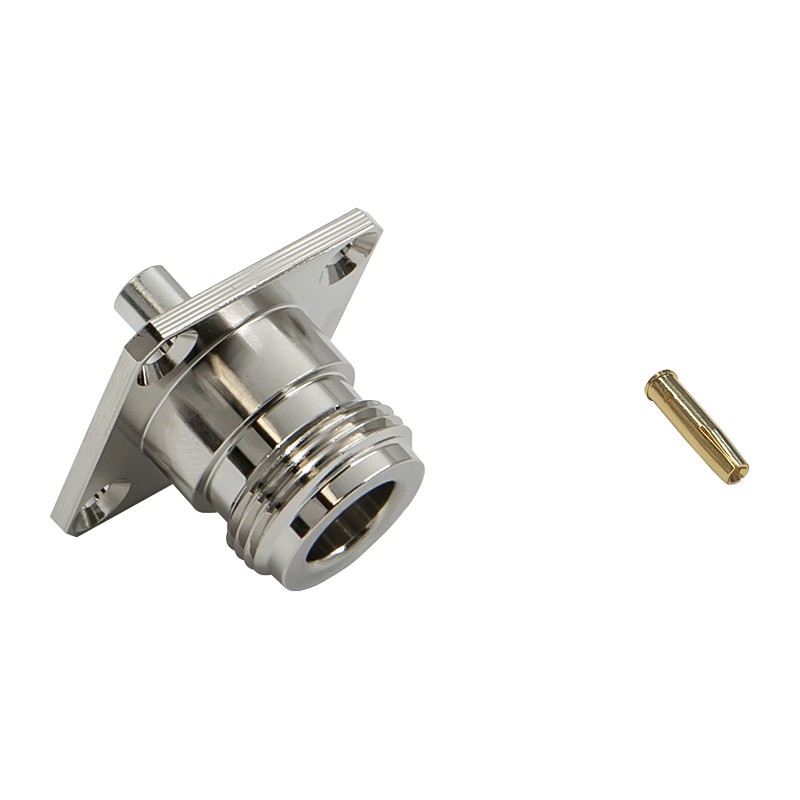

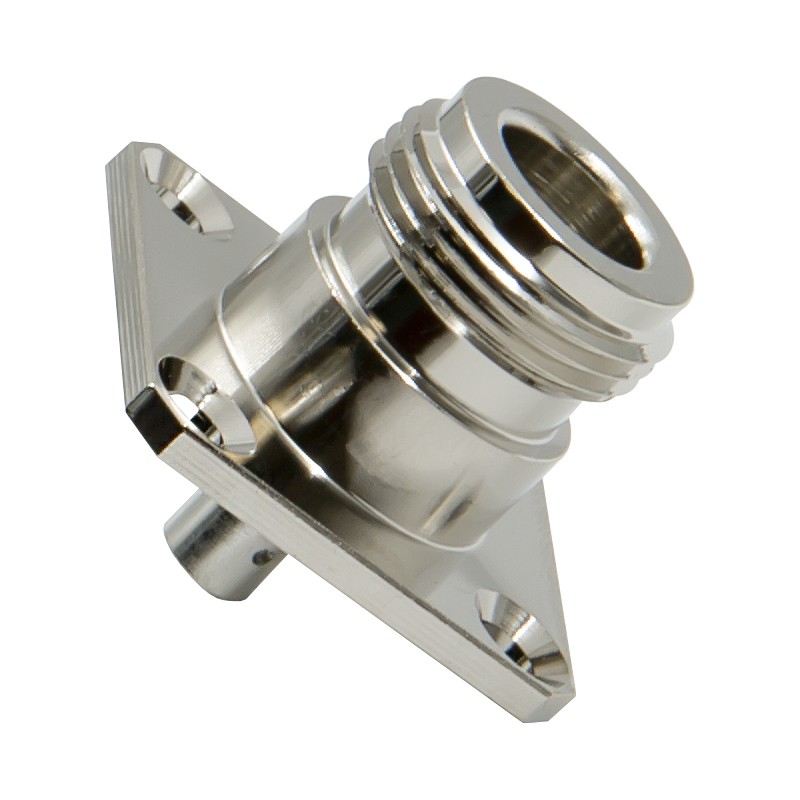

Фланцевая розетка N-female под пайку на кабель RG-402. Разъем крепится на корпус радиооборудования через четыре угловых отверстия. Такие коннекторы используются на производстве радиоаппаратуры, в ремонтных мастерских и радиолюбительских проектах.

Название разъема N-245-141 содержит основные его характеристики:

• N — семейство N-типа;
• 2 — female (розетка);
• 4 — приборное исполнение с фланцем;
• 5 — монтаж пайкой;
• 141 — серия коаксиалов Ø0,141ʺ (RG-402).

Фланцевое крепление: зачем оно нужно?

Фланец крепит разъем к корпусу оборудования винтами М3. Когда вы подключаете или отключаете кабель, нагрузка идет на фланец и корпус оборудования, а не на место пайки. Кабель остается неподвижным — контакты не обрываются даже при частых коммутациях. Розетка всегда на своем месте, не болтается на проводе. Для серийной продукции и профессиональных систем такой монтаж — стандарт качества.

Разъем используют в таких областях:

• Производство радиооборудования: репитеры связи, промышленные точки доступа, измерительные системы, M2M/IoT-решения;
• Ремонтные работы: замена вышедших из строя штатных коннекторов в мастерских и сервисных центрах;
• Радиолюбительские проекты: начинающие инженеры и радиолюбители устанавливают розетки на самодельные устройства для надежного соединения компонентов.

Разъем N-типа для радиоаппаратуры

Коннектор N-female разработали в 1940-х для высокочастотной техники. Сегодня он остается отраслевым стандартом и используется при производстве профессионального и любительского оборудования.

• Рабочий диапазон до 11 ГГц. Разъем подходит для радиосвязи, WiFi, сотовых сетей, измерительной аппаратуры. Волновое сопротивление держится на уровне 50 Ом по всей длине соединения — отражения сигнала минимальны;
• Резьбовое соединение против защелок. Резьба N-разъема держит надежно даже при вибрациях и ударах. Это важно для мобильного оборудования, транспорта, промышленных установок;
• Никелевое покрытие корпуса и позолота контакта. Никель не только придает изделию красивый блеск, но также защищает от коррозии во влажной среде;
• Кабель RG-402 — жесткий и полужесткий коаксиал. Разъем N-245-141 ставят на провода серии RG-402 с диаметром экрана 3,58 мм. Кабель имеет повышенную жесткость: после сгибания он удерживает форму благодаря сплошному экрану. Это упрощает прокладку внутри приборов и серверных шкафов — провод ложится аккуратно, не требует дополнительных креплений.

Разъем можно установить на любую разновидность кабеля, включая полужесткую версию CF-141-50-FEP, версию без оболочки (CF-141-50) и жесткую разновидность с экраном-трубкой (SR-141-50).

Монтаж пайкой

Установка выполняется исключительно паяльным оборудованием и не требует кримперного инструмента. Жила кабеля припаивается к игле (пину) и вставляется в корпус коннектора. Экран кабеля паяется к задней металлической части разъема. Здесь важны навыки: правильная зачистка кабеля, точная дозировка припоя, контроль температуры.
