Разъём S-A115-141 (RP-SMA-male, напаиваемый, на кабель RG-402)

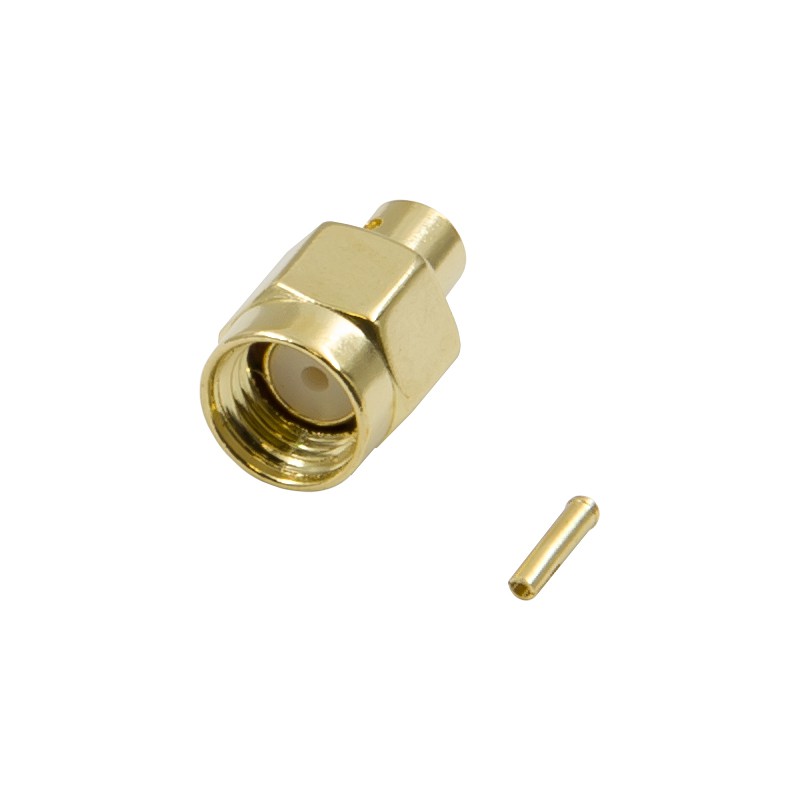

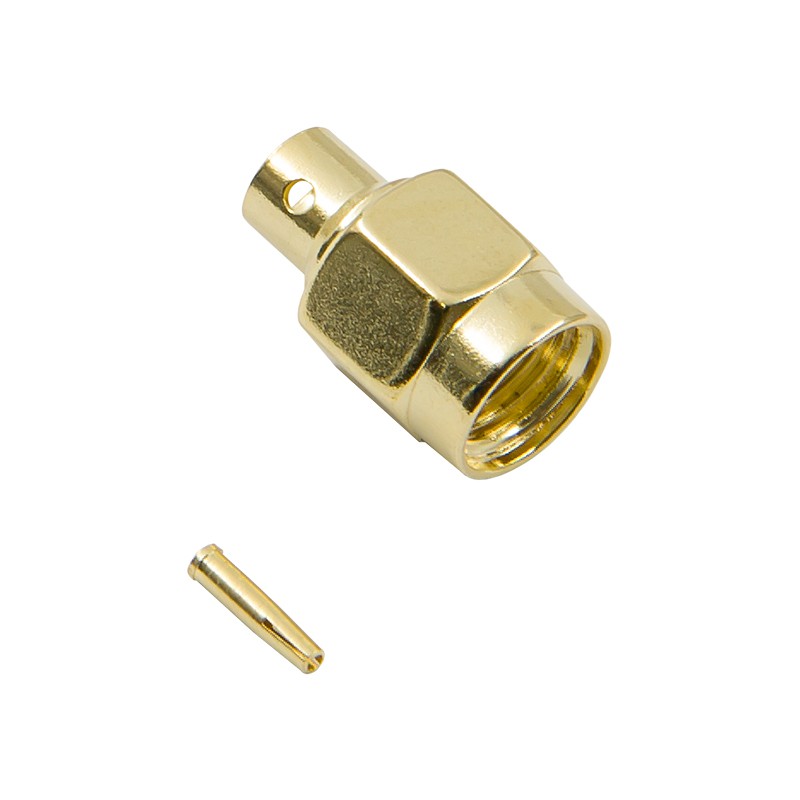

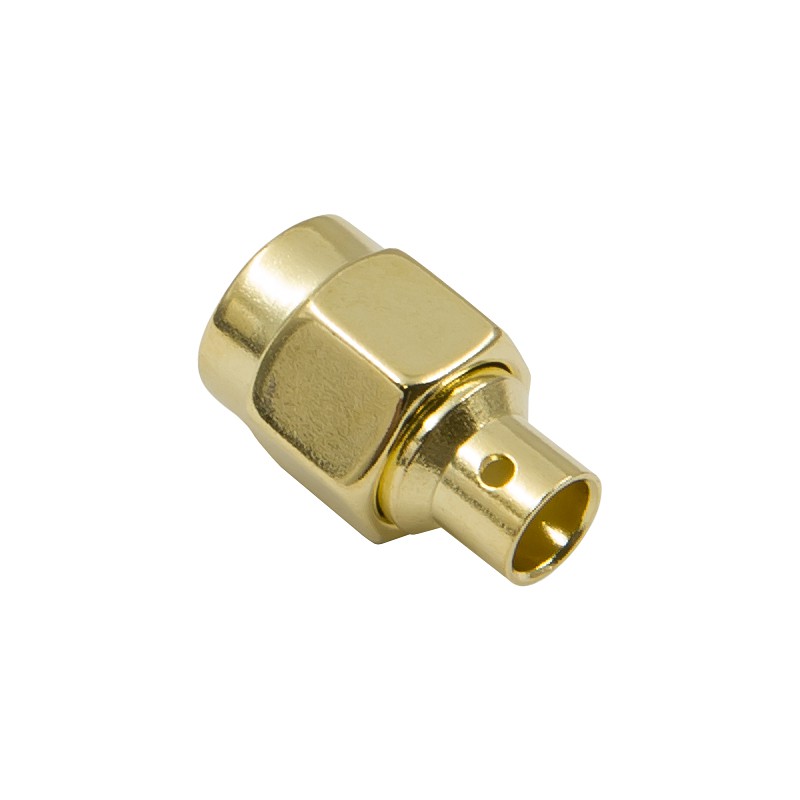

Коннектор S-A115-141 — это разъем RP-SMA-male, который монтируется методом пайки на полужесткие и жесткие коаксиальные кабели серии RG-402. Изделие используется для соединения радиочастотного оборудования с антеннами и другими компонентами в системах, где применяются разъемы обратной полярности.

Что такое RP-SMA?

RP-SMA (Reverse Polarity SMA) — это модификация стандартного разъема SMA с измененной конструкцией центрального контакта. В обычном разъеме SMA-male (вилка) центральный штырь выступает вперед. В версии RP-SMA-male корпус имеет ту же резьбу и внешний вид, но вместо штыря в центре расположено гнездо. Соответственно, в разъеме RP-SMA-female (розетка) по центру находится штырь вместо гнезда.

Разъемы обратной полярности были разработаны специально для WiFi-оборудования. По замыслу разработчиков стандарта, новый тип коннектора должен был предотвратить подключение мощных внешних антенн и усилителей к сертифицированным WiFi-устройствам, чтобы пользователи не могли увеличить мощность передатчика сверх разрешенных норм. Сегодня эта цель потеряла актуальность — в продаже доступны разнообразные переходники, пигтейлы и кабельные сборки.

Коннекторы RP-SMA сохранили все технические преимущества обычных SMA-разъемов:

• Универсальный импеданс 50 Ом, принятый в индустрии радиооборудования;
• Широкий диапазон рабочих частот до 18 ГГц, охватывающий весь спектр беспроводной связи: WiFi, сотовые коммуникации, GNSS и другие диапазоны радиосвязи;
• Миниатюрность, которая позволяет размещать антенные входы на небольших корпусах точек доступа и антенн;
• Надежность, устойчивость к внешним погодным и механическим воздействиям, вибрациям.

Разъемы RP-SMA-male на полужестком кабеле используют для подключения WiFi-техники (роутеры, точки доступа, мосты, ретрансляторы), измерительного оборудования, FPV-антенн, а также в других типах устройств по усмотрению производителя.

Для каких кабелей предназначен разъем?

Коннектор S-A115-141 разработан для установки на полужесткие и жесткие коаксиальные кабели серии RG-402 с диаметром экрана 0,141ʺ (3,58 мм). К таким кабелям относятся:

• CF-141-50-FEP с внешней оболочкой из фторэтиленпропилена (FEP);
• CF-141-50 без внешней оболочки (полужесткий экран);
• SR-141-50 без внешней оболочки (жесткий экран).

Особенность этих кабелей — сплошной экран вместо оплетки, что обеспечивает превосходное экранирование и низкие потери. Полужесткая конструкция позволяет формировать кабель в нужную конфигурацию, после чего он сохраняет свою форму. Это удобно для прокладки внутри приборов, в шкафах оборудования и в условиях ограниченного пространства.

Монтаж коннектора методом пайки

В отличие от классических серий радиокабелей, более жесткие кабели RG-402 требуют специального метода установки разъемов. Обжимные коннекторы здесь не применяются из-за конструкции сплошного экрана. Единственный надежный способ — пайка с использованием припоя и паяльного оборудования.

Монтаж выполняется в несколько шагов:

1. Подготовка конца провода согласно геометрии коннектора;
2. Припайка центрального контакта (иглы) к проводнику провода;
3. Размещение корпуса и закрепление при помощи пайки к экрану;
4. По желанию — установка термоусадочной трубки для усиленной герметизации.

Припой и термоусадочная трубка не входят в комплект поставки и приобретаются отдельно.
