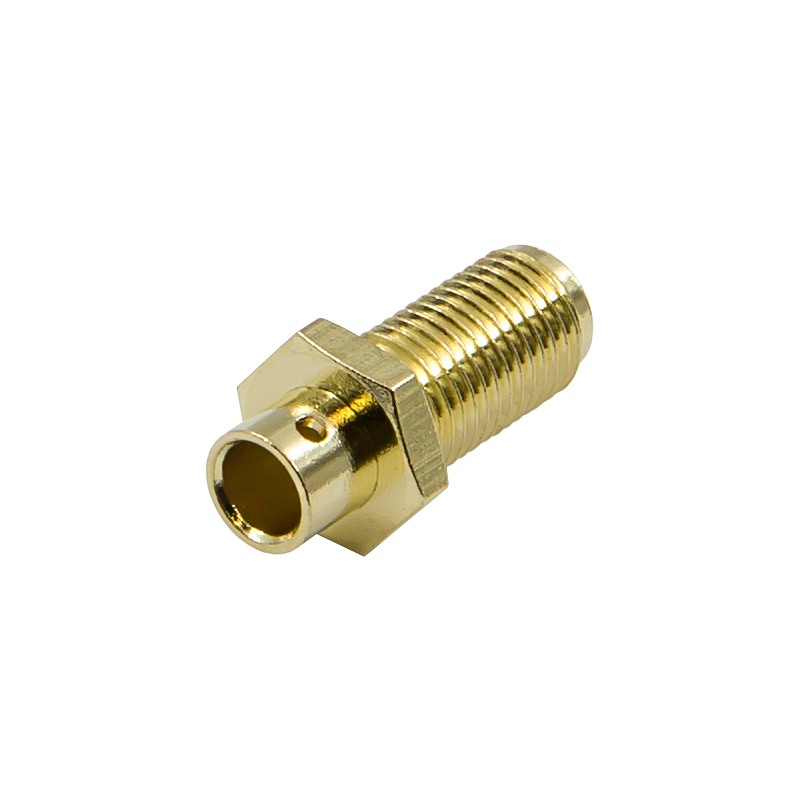

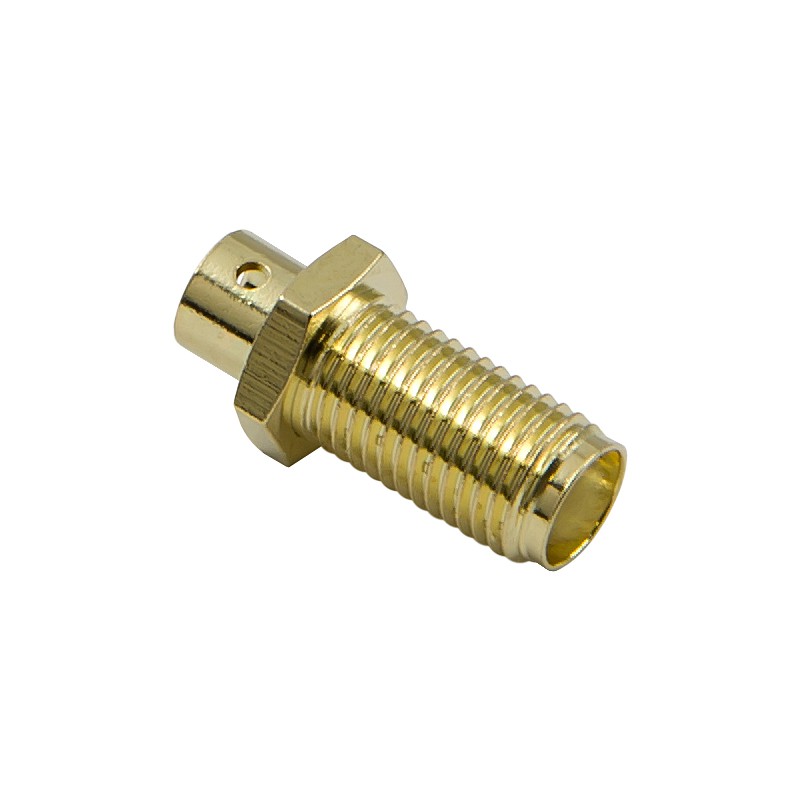

Разъём S-A235-141 (RP-SMA-female, напаиваемый, на кабель RG-402)

Коннектор S-A235-141 — это разъем RP-SMA-female для установки на полужесткие и жесткие коаксиальные кабели серии RG-402 методом пайки. Этот тип розеток используется для изготовления удлинителей, соединения радиочастотного оборудования и создания переходных кабельных сборок с разъемом обратной полярности.

Конструкция и характеристики

В стандартной розетке SMA-female центральный контакт — гнездо для приема штыря от вилки. В версии обратной полярности RP-SMA-female конструкция инвертирована: корпус имеет ту же резьбу, но в центре расположен штырь вместо гнезда. Это зеркальная конфигурация относительно обычного разъема.

Штекеры обратной полярности были разработаны специально для WiFi-оборудования, чтобы предотвратить подключение нестандартных антенн к сертифицированным устройствам. Сегодня в продаже доступны переходники и кабельные сборки любых конфигураций, поэтому первоначальная цель утратила актуальность. Реверсивные коннекторы сохранили все технические преимущества обычных «прямых» разъемов: универсальный импеданс 50 Ом, широкий диапазон до 18 ГГц, компактность и надежность.

Коннектор S-A235-141 применяется в нескольких случаях:

• Изготовление удлинителей для соединения с другими сборками, имеющими коннектор RP-SMA-male на конце. Такие сборки востребованы при монтаже WiFi-оборудования, когда стандартный кабель оказывается недостаточно длинным;
• Подключение к устройствам, где производитель установил разъем RP-SMA-male на корпусе. Некоторые точки доступа, роутеры и модемы комплектуются именно вилками, для подключения внешней антенны требуется коаксиал с розеткой;
• Создание переходных сборок между оборудованием с различными типами разъемов. Полужесткий кабель RG-402 часто используется внутри приборов для соединения модулей, где требуется стабильность характеристик и формоустойчивость.

Установки и маркировка

Коннектор подходит ко всем разновидностям кабеля RG-402, включая стандартную полужесткую версию с FEP-оболочкой, упрощенную версию без оболочки и жесткую версию с наружной медной трубкой.

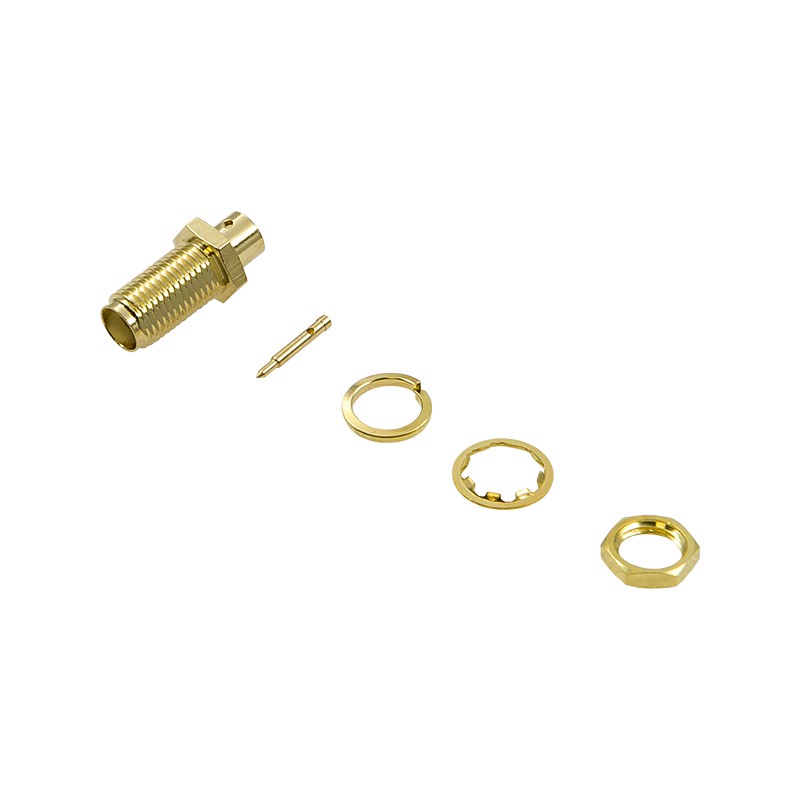

Установка штекера на RG-402 выполняется методом пайки. Процесс включает подготовку торца кабеля, напайку центрального штыря на проводник и фиксацию корпуса припоем. В комплект входит гайка для приборного монтажа, что позволяет позже закрепить штекер на корпусе оборудования через предварительно просверленное отверстие.

Маркировка S-A235-141 содержит основные характеристики:

• S — семейство SMA («субминиатюрная версия A»);
• A — версия обратной полярности;
• 2 — female-тип (розетка);
• 3 — прямое исполнение с гайкой для монтажа на корпус;
• 5 — монтаж пайкой;
• 141 — серия коаксиалов с диаметром экрана 0,141ʺ.
