Разъём N-245-085 (N-female, корпусной, для приборов, на кабель RG-405)

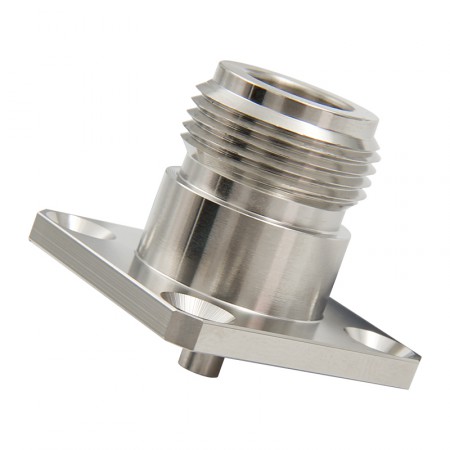

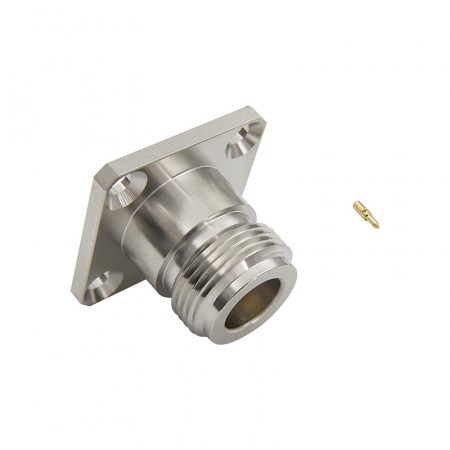

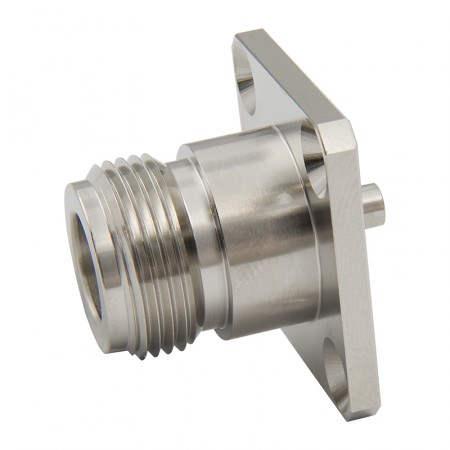

Корпусная розетка N-типа с фланцевым креплением для вывода коаксиальной линии на панель прибора. Фланец крепится к корпусу четырьмя винтами по углам, уплотнительная резинка между фланцем и панелью защищает от влаги и пыли. Кабель RG-405 подключается с тыльной стороны пайкой — как оплетка, так и центральная жила.

Расшифровка обозначения:

• N — серия N-тип;
• 2 — розетка (мама, female);
• 4 — приборный фланец;
• 5 — монтаж оплетки пайкой;
• 085 — кабельная группа RG-405.

Разъем N-серии: где используется?

Серия N изначально разрабатывалась для жестких условий эксплуатации — военного и промышленного оборудования. Крупный резьбовой интерфейс обеспечивает надежное соединение при вибрации, а габариты корпуса позволяют выдерживать механические нагрузки, которые для более компактных серий были бы критичными. Волновое сопротивление — стандартные 50 Ом, рабочий диапазон — до 11 ГГц, что покрывает GSM/3G/LTE и большинство профессиональных радиосистем.

Фланцевый разъем N-типа востребован там, где соединение должно быть жестко зафиксировано и не допускать люфта: антенные входы репитеров и усилителей, приборные панели измерительного оборудования, корпуса радиорелейных систем, терминалы оплаты и навигационное оборудование.

Фланцевое крепление и уплотнение

Фланец — прямоугольная пластина с четырьмя отверстиями по углам — прикручивается к панели корпуса. Такой способ фиксации принципиально отличается от варианта под гайку: разъем не провернется при затяжке ответного штекера, не выдавится из панели при боковом усилии и не ослабнет от многократного подключения.

Между фланцем и поверхностью панели установлена уплотнительная резинка. Она компенсирует неровности поверхности и не дает влаге проникать внутрь корпуса через место установки разъема.

Монтаж кабеля пайкой

Разъем рассчитан на кабельную серию RG-405 — полужесткий или жесткий коаксиал с диаметром экрана 2,20 мм (0,086″). Такой кабель используют там, где важна стабильность геометрии линии и высокий уровень экранирования: внутренние разводки измерительных приборов, жесткие пигтейлы, короткие трассы внутри корпусов.

При установке разъема центральный пин и оплетка монтируются пайкой. Центральный пин напаивается на жилу кабеля, после чего разделанный кабель устанавливается внутрь корпуса. Оплетка припаивается к хвостовой части. Монтаж требует навыков работы с паяльным инструментом и аккуратности.
