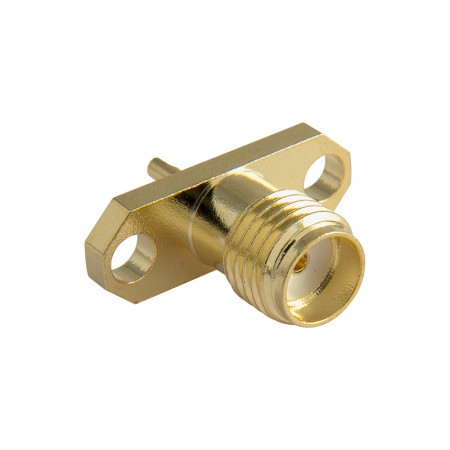

Разъём S-2452 SМА(female) крепление на 2 винта, пайка

Фланцевая розетка SMA для установки на приборную панель. Коннектор крепится двумя винтами по бокам фланца, после чего задний контакт припаивается к дорожке платы или тонкой перемычке. Разъем не имеет выступающего диэлектрика с задней стороны и выполнен с полым задним контактом.

Расшифровка обозначения:

• S — серия SMA;
• 2 — розетка (мама, female);
• 4 — приборный фланец;
• 5 — монтаж оплетки пайкой;
• 2 — два отверстия под крепежные винты.

Фланец или гайка: в чем разница?

Разъемы под гайку ввинчиваются в круглое отверстие и фиксируются одной точкой. Фланцевое крепление на два винта — принципиально другой подход: корпус крепится к панели снаружи, его невозможно провернуть при затяжке ответного штекера, и он не ослабнет от многократного подключения. Это делает S-2452 предпочтительным выбором для стационарного оборудования и устройств промышленного типа, где надежность крепления важнее простоты монтажа.

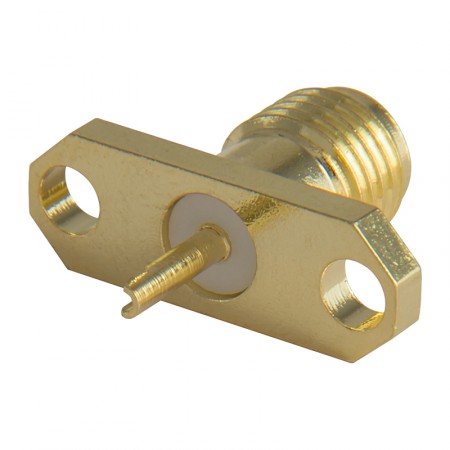

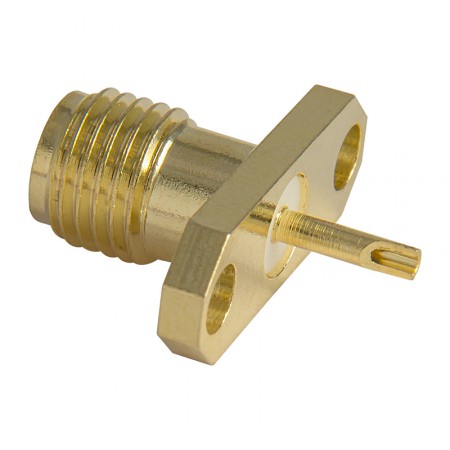

Полый контакт и отсутствие диэлектрика

В отличие от версии S-2452-6 с диэлектриком, этот разъем имеет открытый полый задний контакт. Производитель или мастер самостоятельно выбирает способ подключения исходя из конструктива платы и удобства монтажа: припаять проводник напрямую к контакту, вставить и припаять жилу тонкого кабеля-перемычки или подключить иным удобным способом.

Какой вариант — с диэлектриком или без — использовать в конкретном изделии, решает разработчик оборудования или мастер, исходя из конструктива корпуса, платы и удобства монтажа.

SMA-розетка для монтажа на приборную панель винтами

Фланцевый разъем удобен там, где корпус устройства собирается на производстве или в мастерской. Его устанавливают на панели GSM- и LTE-терминалов, корпуса репитеров и усилителей, приборные панели измерительного оборудования. В сервисных центрах, специализирующихся на ремонте устройств сотовой связи, такие разъемы служат для замены оригинальных коннекторов при их поломке.

• Классическая SMA-серия. Волновое сопротивление — 50 Ом, рабочий диапазон — до 18 ГГц, что перекрывает все стандарты мобильной связи и большинство задач в радиоэлектронике;
• Крепление на два винта. Узкий фланец допускает плотное размещение входов на приборной панели и при этом обеспечивает необходимую прочность;
• Покрытие корпуса и контакта. Разъем не ржавеет со временем, подходит для долговременного использования.
