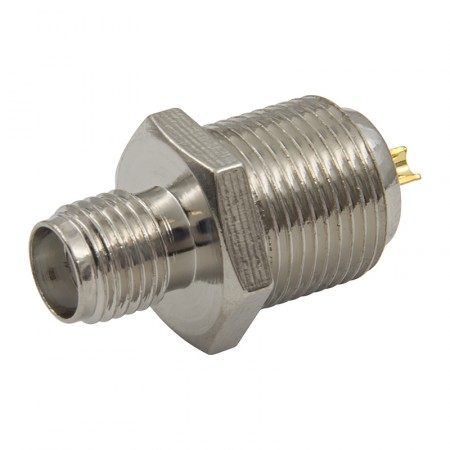

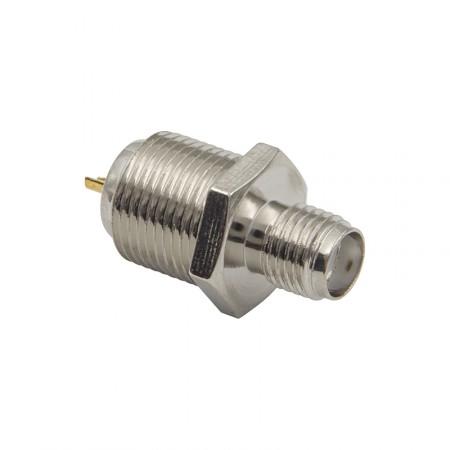

Разъём SMA-female для установки на корпус, резьба М10х0,75

Розетка SMA для вывода антенного порта на стенку прибора или экранирующего кожуха. Устанавливается в просверленное отверстие с резьбой М10х0,75 — разъем просто ввинчивается снаружи до упора. В большинстве случаев резьбового соединения достаточно для устойчивого монтажа. Подключение к внутренней схеме — пайкой кабеля или перемычки к заднему контакту.

Где применяется корпусная розетка?

SMA-коннекторы — это компактная серия ВЧ-соединителей, которая используется преимущество в портативной радиоаппаратуре. В норме разъемы проводят сигнал до 18 ГГц, что делает их пригодными для оборудования сотовой связи (GSM/3G/LTE, многие 5G-бэнды), а также прочих стандартов радиокоммуникаций.

Коннектор с резьбой чаще всего используется для соединения наружной аппаратуры с платой устройства: например, антенный вход выводится на стенку прибора, а дальше сигнал идет по перемычке до дорожки платы или радиомодуля.

Хорошо подходит для:

• Корпусов усилителей (репитеров) с выводом антенного входа наружу;
• Самодельной и мелкосерийной радиоаппаратуры, где компоновка проектируется индивидуально под конкретную задачу;
• Экранированных боксов для усилителей, фильтров и делителей сигнала;
• Измерительных приборов для ВЧ-аппаратуры;
• Ремонтных работ по замене вышедших из строя коннекторов.

В большинство случаев такие розетки припаиваются напрямую к дорожкам платы короткими перемычками. Для более длинных соединений могут быть использованы тонкие и гибкие кабели, которые легко укладываются в стесненном пространстве.

Как производится монтаж на корпус

Отверстие под разъем нарезается метчиком М10х0,75 или сверлится под готовую резьбу. Коннектор ввинчивается снаружи корпуса — резьба удерживает его от выпадения и обеспечивает электрический контакт с поверхностью прибора через металл стенки. Если корпус выполнен из пластика или требуется дополнительная надежность фиксации, с внутренней стороны может быть накручена гайка. Гайка в комплект не входит — подойдет стандартная М10х0,75.

Центральный контакт паяется после того, как разъем установлен на место. Следует сначала закрепить разъем, затем подпаять кабель или перемычку нужной длины — так обеспечивается надежный долговременный монтаж.

Чтобы купить разъем SMA-female для установки на корпус, добавьте товар в корзину и оформите заказ онлайн. Остались вопросы? Звоните 8-800-3333-965 или воспользуйтесь функцией «Обратный звонок» на сайте!
