Разъём влагозащищённый S-231L (SMA-female, обжимной, с гайкой, на кабель RG-174, RG-316)

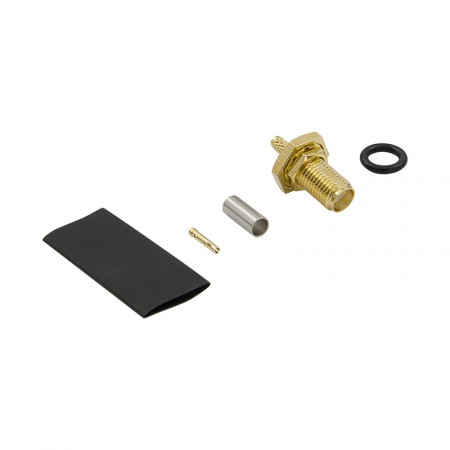

Корпусная розетка SMA с уплотнительным кольцом — вариант стандартного разъема S-231L для монтажа на устройства, внутрь которых может попасть влага. Кольцо укладывается в паз между корпусом разъема и стенкой оборудования: когда гайка закручивается, кольцо сжимается и герметизирует место монтажа. В остальном конструктив аналогичен обычному коннектору: обжимное крепление на кабеле, пайка центрального контакта, резьбовая фиксация на панели.

Расшифровка обозначения:

• S — серия SMA;
• 2 — розетка (мама, female);
• 3 — приборное исполнение с гайкой;
• 1 — прямой конструктив;
• L — кабельная группа (тонкие коаксиалы с наружным диаметром ~2,5 мм).

Когда нужна влагозащита?

Стандартный коннектор без уплотнения справляется со своей задачей при эксплуатации внутри помещений или герметичных боксов. Но стоит устройству оказаться на открытом воздухе под осадками, влага начинает проникать через малейшие зазоры и со временем вызывает окисление контактов, деградацию металлических поверхностей, в худшем случае — повреждение электроники.

Уплотнительное кольцо закрывает зазор между корпусом разъема и панелью устройства. Это несложное решение заметно продлевает срок службы соединения в неблагоприятных условиях. Если устройство работает в отапливаемом помещении с нормальной влажностью, достаточно обычной версии без уплотнения.

Конструктив и подключение

Разъем S-231L устанавливается на тонкие коаксиальные кабели серий RG-174 и RG-316. Он может использоваться для изготовления пигтейлов (коротких гибких переходников) или для подключения наружной антенны к внутренним компонентам оборудования.

• Крепление на коаксиале — обжимное. Металлическая втулка надевается на кабель, после чего обжимается специальными клещами: инструмент равномерно сдавливает втулку по окружности, крепко фиксируя ее на оплетке. Такое соединение не разбалтывается со временем и выдерживает многократные изгибы кабеля;
• Центральный контакт (пин) паяется на жилу кабеля. Для установки контакта на проводник кабеля понадобится лишь припой и паяльный инструмент. Золотое покрытие не окисляется и обеспечивает длительный срок эксплуатации;
• Термоусадка в комплекте. Небольшой фрагмент термоусадочной трубки позволяет «закрыть» место монтажа, чтобы дополнительно защитить его от влаги и пыли.

Чтобы купить водонепроницаемый разъем SMA-female, добавьте товар в корзину и оформите заказ онлайн. Остались вопросы? Звоните 8-800-3333-965 или закажите обратный звонок!
