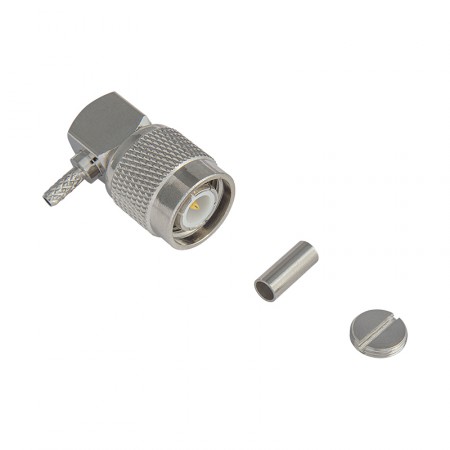

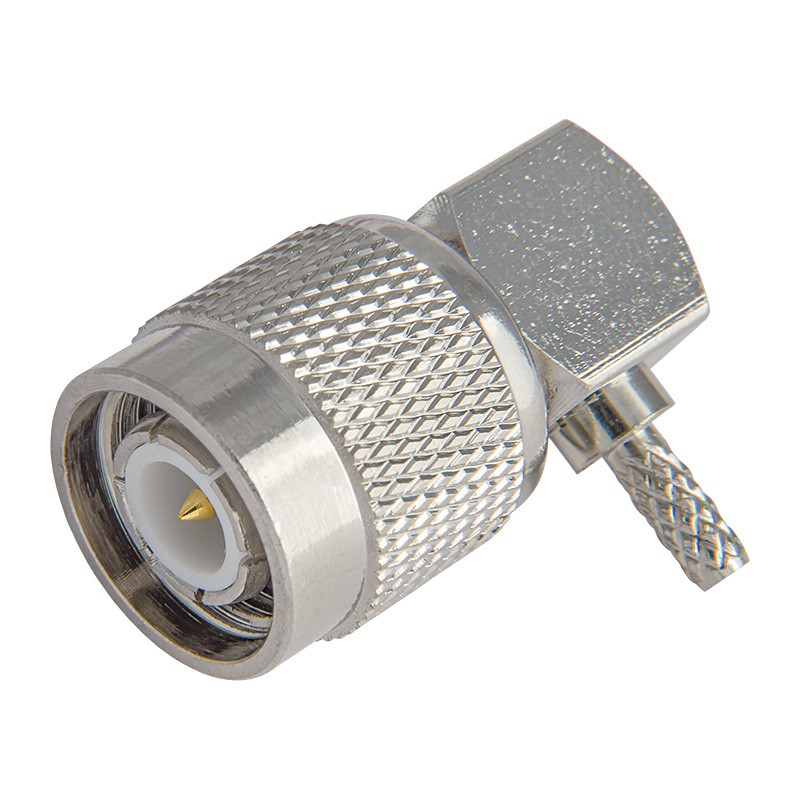

Разъём T-121L (TNC-male, угловой, обжимной, на кабель RG-316)

Угловой штекер TNC для обжимного монтажа на тонкие коаксиальные кабели RG-316 и RG-174. Угловое исполнение разворачивает кабель на 90° прямо у разъема — это решает задачу там, где прямой вывод коаксиала невозможен или неудобен: в стесненном монтажном пространстве, вблизи стенок корпуса, при подключении рядом расположенных устройств.

Расшифровка обозначения:

• T — серия TNC;
• 1 — вилка (папа, male);
• 2 — угловое исполнение;
• 1 — монтаж обжимом;
• L — кабельная группа RG-316/RG-174.

Серия TNC: резьба вместо байонета

TNC-разъемы происходят из серии BNC, наследуя ее габариты и принцип конструкции, но меняя байонетный замок на резьбовое соединение. Это небольшое изменение дало значительный прирост надежности: резьба не ослабевает от вибрации, не расстегивается при случайном задевании и обеспечивает более плотный контакт по всей длине сопряжения.

Разъемы TNC применяют для соединения антенн с активным оборудованием в тех случаях, когда к надежности крепления предъявляются повышенные требования. Розетки этой серии можно обнаружить на антеннах GPS/ГЛОНАСС, GSM-телефонах, стационарных измерительных приборах и другой радиотехнике.

Угловой коннектор для обжимного монтажа

• Рабочий диапазон до 11 ГГц позволяет применять этот вид соединителей с приборами сотовой связи, WiFi и других беспроводных стандартов, используемых для общения или передачи данных.
• Совместимость с кабелем RG-316 и RG-174. Эти коаксиалы относятся к тонким кабелям диаметром 2,5–2,8 мм. Их используют для коротких соединительных трасс внутри приборов, изготовления пигтейлов и перемычек. Малый диаметр упрощает прокладку в узких каналах и не создает нагрузки на разъем при изгибе. На коротких отрезках затухание остается приемлемым, поэтому эти марки — стандартный выбор для внутренней разводки;
• Спроектированы для ВЧ-устройств. Коннекторы TNC могут выпускаться в исполнении 50 Ом (для радиотехники) и 75 Ом (для видеосистем и вещательного оборудования). Наши разъемы имеют волновое сопротивление 50 Ом и предназначены для использования в радиосистемах;
• Пайка центрального контакта. Центральная жила провода припаивается к внутреннему контакту разъема через боковое отверстие, закрытое металлической заглушкой. Пайка дает надежный и долговечный контакт;
• Установка обжимным методом. Разъем крепится на кабеле обжимом металлической гильзы вокруг внешней оболочки. Для монтажа понадобятся клещи с соответствующей матрицей под диаметр кабеля;
• Угловое исполнение. Угловая версия востребована при компоновке устройств, где кабель нужно отвести в сторону сразу от точки подключения, не создавая изгиба в самом коаксиале. Для прочих случаев используйте вилку прямого конструктива.

Чтобы купить разъем T-121L, добавьте товары в корзину и оформите заказ на сайте. По вопросам о продукции звоните по номеру 8-800-3333-965: наши инженеры помогут выбрать правильное решение для вашего проекта!
