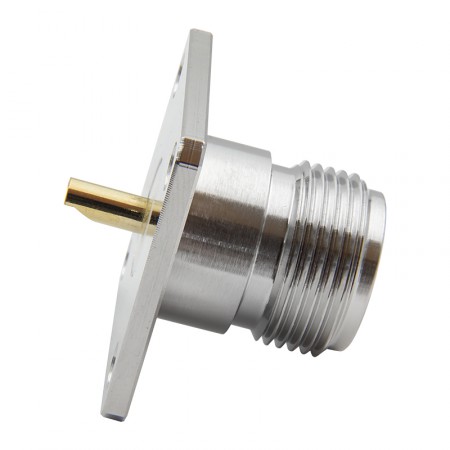

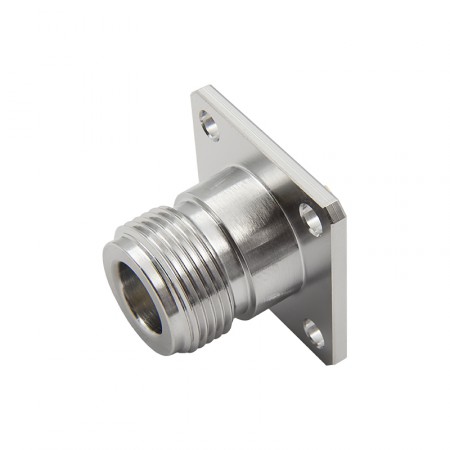

Разъём N-245 (N-female, корпусной, для приборов, с фланцем)

N-245 — корпусной разъем N-серии в исполнении female (мама) с фланцевым креплением на четыре винта. Коннектор монтируется на приборную панель или корпус оборудования, а с тыльной стороны к центральному контакту припаивается проводник-перемычка или кабель. Волновое сопротивление 50 Ом, рабочий диапазон — 11 ГГц.

Расшифровка обозначения стандартная:

• N — серия N-type;
• 2 — исполнение: розетка (female, мама);
• 4 — конструктив: приборный фланец;
• 5 — монтаж оплетки: пайка (или иной метод фиксации на корпус).

Корпусной разъем N-female с полым контактом

Серия разъемов N-типа проектировалась под жесткие условия: резьбовое соединение удерживает контакт при вибрации и ударах, диапазон до 11 ГГц перекрывает большинство стандартов сотовой связи и профессиональных радиосистем.

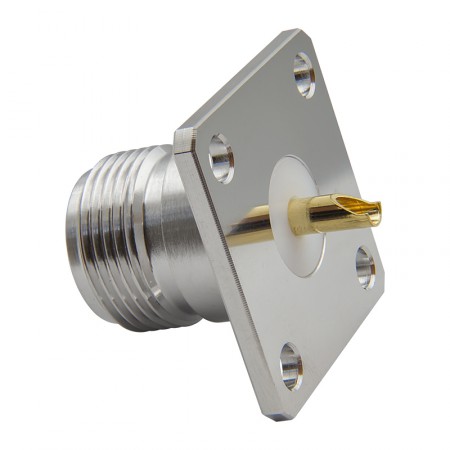

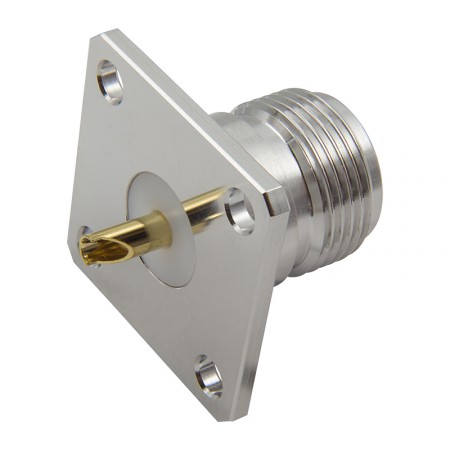

Задний контакт этого разъема выполнен полым — без выступающего диэлектрика и без отверстия под конкретный кабель. Это принципиальное отличие от версии N-P245 с цельным контактом для пайки к плате/микрополосковым линиям.

В случае N-245 инженер или мастер сам выбирает способ подключения: припаять центральную жилу тонкой перемычкой напрямую к контакту, вставить и зафиксировать проводник нужного диаметра или подвести к дорожке платы. Это дает свободу в выборе внутренней разводки и упрощает интеграцию в нестандартные корпуса.

Фланцевое крепление: чем лучше гайки?

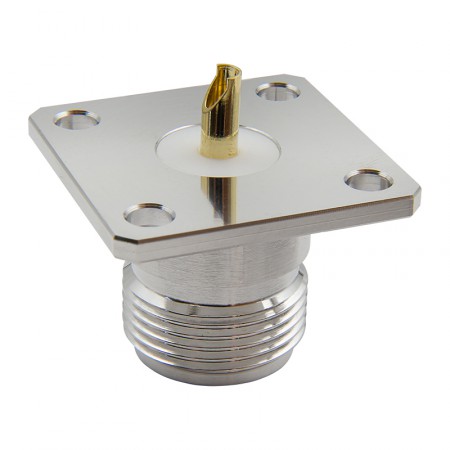

Многие кабельные разъемы фиксируются в панели гайкой или вкручиваются в круглое отверстие. Фланец — принципиально другой подход: прямоугольная пластина с резьбовыми отверстиями по углам прикручивается к корпусу снаружи четырьмя винтиками. Три практических следствия такого решения:

1. При затяжке ответного штекера нагрузка распределяется по фланцу, а не концентрируется в точке пайки — коннектор не провернется;
2. Боковое усилие на кабель не выдавит его из панели;
3. Суммарная площадь опоры фланца на корпус заметно больше, чем у одиночной гайки, что критично при вибрациях.

Именно поэтому фланцевый монтаж — стандарт для промышленного и измерительного оборудования, где смещение разъема недопустимо.

Корпусное исполнение с фланцем востребовано там, где антенный вход должен быть жестко зафиксирован — на корпусах репитеров и усилителей, в измерительных приборах, радиорелейных системах и навигационном оборудовании. В сервисных мастерских такие коннекторы ставят при восстановительном ремонте после механических повреждений штатного разъема.
