Коаксиальный фидер 7/8 Baltic Signal BSF-50-23 LSZH FR

BSF-50-23 LSZH FR представляет собой коаксиальный фидерный кабель с наружным диаметром 27,7 мм, разработанный для профессионального применения в высокочастотных линиях связи. Благодаря минимальному уровню потерь, он подходит для передачи радиосигнала на десятки метров. Из-за своего значительного веса и ограниченной гибкости этот вид кабеля практически не применяется в жилых зданиях. Основные сферы его использования — подключение антенн и модулей базовых станций, а также мощных ретрансляторов для усиления сигнала.

Фидер 7/8″: для операторской связи и индустриальных задач

Коаксиальный кабель BSF-50-23 используется в инфраструктуре, где требуется качественная передача сигнала на большие расстояния. В отличие от более компактных аналогов (например, 1/2″ SF или 1/2″), фидер 7/8″ рассчитан на прокладку радиотрасс длиной в десятки метров. Инженеры используют его для подключения оборудования, размещенного в соседних зданиях, на высоких мачтах или в производственных и складских помещениях.

Основные области применения кабеля включают:

• Операторская сотовая связь и транкинговые сети. Кабель 7/8″ применяется при монтаже базовых станций: он соединяет передатчики, антенны и прочие радиокомпоненты. Благодаря низкому затуханию, сигнал может передаваться на нужные расстояния без потери качества;
• Индустриальные комплексы усиления сигнала. В состав крупных систем связи, которые охватывают целые ТЦ, бизнес-центры или производственные объекты, входят мощные репитеры. Чтобы обеспечить стабильную связь между усилителями и антеннами, используют кабели большого диаметра;
• WiFi и беспроводные сети. Кабель также применим для подключения точек доступа с большим радиусом действия, построения WISP-инфраструктуры или создания WiFi-зон на территории предприятий.

BSF-50-23 LSZH FR работает в диапазоне частот до 6 ГГц. На частоте 800 МГц (стандарт LTE Band 20) показатель потерь составляет всего 3,29 дБ на 100 метров. При частоте 1800 МГц (LTE Band 3) — около 5,2 дБ. На частоте 2500 МГц (LTE Band 7) затухание возрастает до 6,3 дБ. Эти значения обеспечивают стабильную работу даже при большой протяженности кабельной линии и при работе с ослабленным сигналом.

Внутреннее устройство и материалы фидера от Baltic Signal

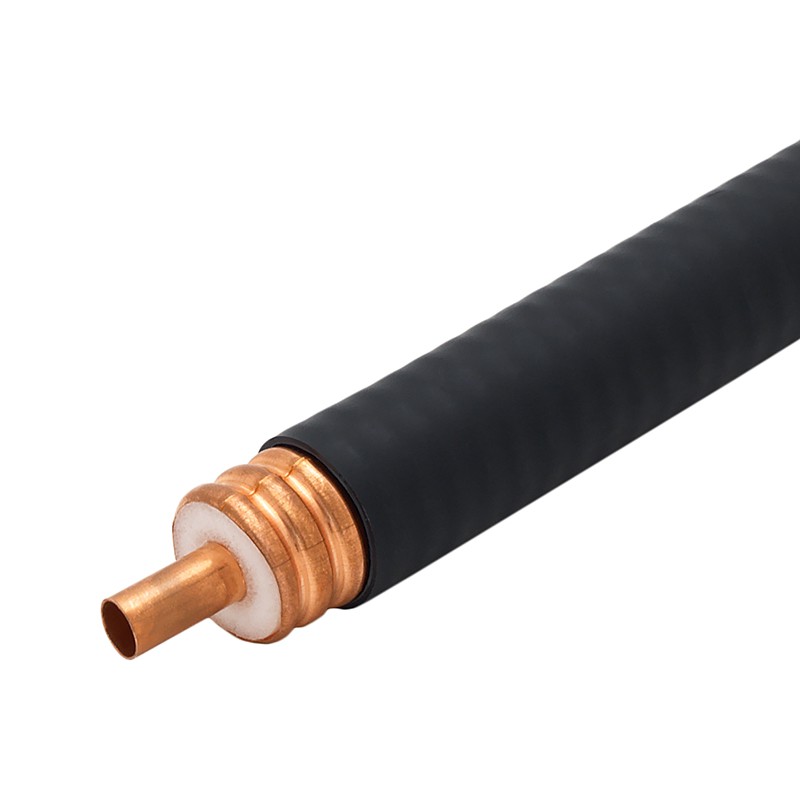

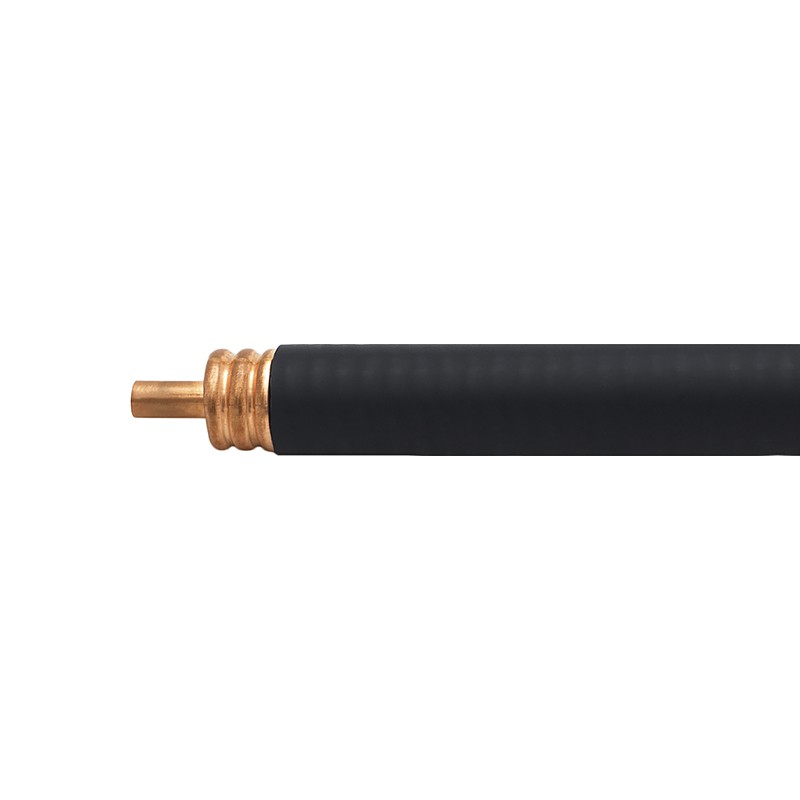

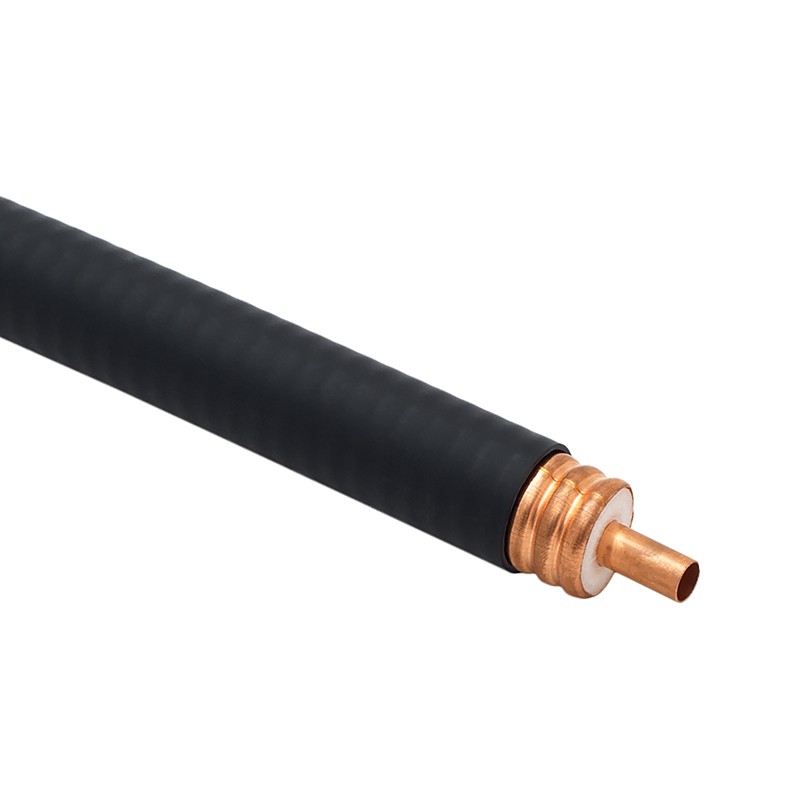

Коаксиальный фидер BSF-50-23 выполнен в классической конструкции: центральная жила отделена диэлектриком от экранирующего слоя, который заключен в защитную оболочку. Каждый элемент конструкции продуман с точки зрения эффективности передачи и защиты сигнала:

• Центральная жила: гладкая трубка из меди диаметром 9,0 мм с полой сердцевиной. Благодаря скин-эффекту, сигнал передается по поверхности трубки, что позволяет уменьшить массу изделия без ухудшения характеристик;
• Диэлектрик (изоляция): вспененный полиэтилен диаметром 22,5 мм. Изоляция обеспечивает стабильное расстояние между центральным проводником и экраном. Этот слой также отвечает за поддержание постоянного волнового сопротивления в 50 Ом;
• Экран (защита): медная трубка с кольцевой формой гофра диаметром 24,9 мм. Элемент также называется внешним проводником: он защищает сигнал от наружного электромагнитного воздействия и предотвращает утечку энергии;
• Оболочка: LSZH FR-полиэтилен диаметром 27,7 мм. Материал устойчив к горению и не выделяет токсичного дыма при высоких температурах, что делает кабель безопасным для применения внутри зданий и в публичных местах.

Важно учитывать: фидер 7/8″ обладает ограниченной гибкостью и большим минимальным радиусом изгиба. При однократном изгибе допустимый радиус витка — не менее 120 мм, а при многократных манипуляциях — не менее 250 мм. Диаметр и вес кабеля требуют использования специализированных кабельных конструкций — лотков, направляющих, креплений. Именно поэтому кабель 7/8″ применяется в основном в производственных и операторских задачах, где предусмотрена соответствующая инфраструктура.

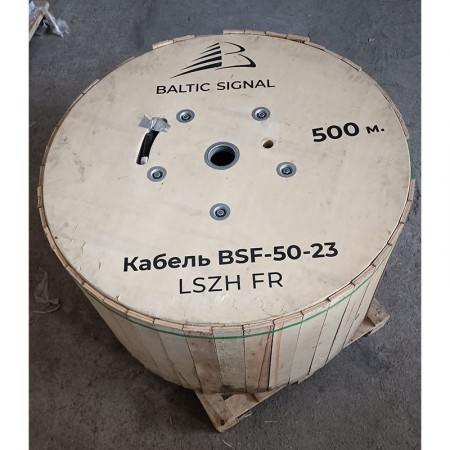

Фидер BSF-50-23 LSZH FR поставляется стандартными бухтами по 500 метров. Возможна покупка как целой катушки, так и отрезков заданной длины — укажите нужное количество метров при оформлении заказа. За подробной консультацией по оборудованию обращайтесь по телефону 8-800-3333-965!

Цена указана за 1 метр погонный.

Кабель BSF-50-23 LSZH FR — спецификации [PDF, ~143Kb]
