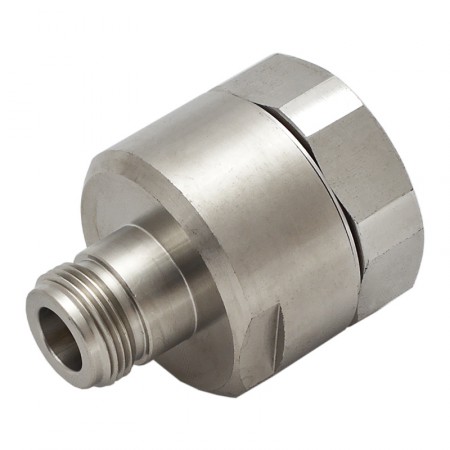

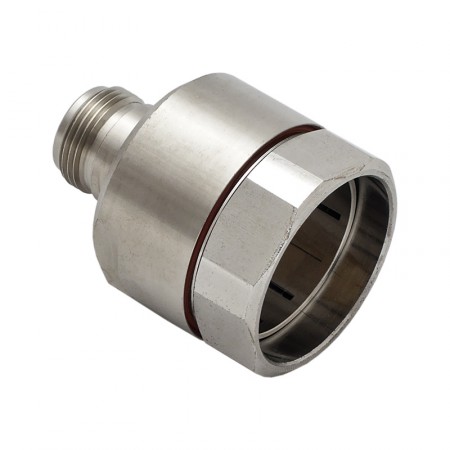

Разъём NF-7/8 (N-female, прижимной, на кабель 7/8)

Цена: 1 000 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 1805

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

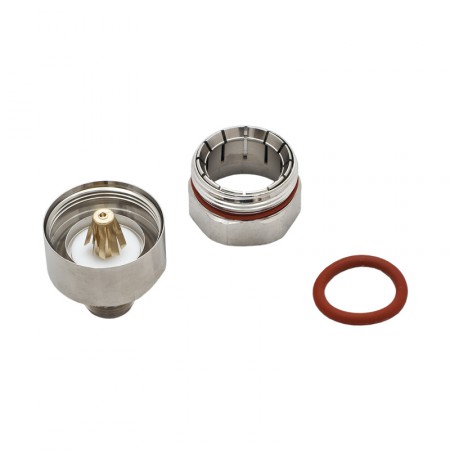

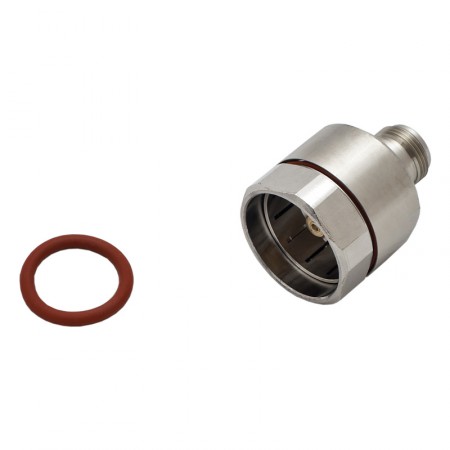

Прижимной разъем N-female («мама») для коаксиального фидера 7/8″. Легко устанавливается на кабель, не требует пайки центральной жилы или обжима щипцами. Чтобы обеспечить максимальное качество соединения, в комплект входит уплотнительное кольцо.

Фидер 7/8″ имеет низкий коэффициент затухания и применяется для прокладки протяженных кабельных трасс с минимальными потерями сигнала. Диаметр внешней оболочки фидера 7/8″ достигает 28 мм. Предпочтение этому типу кабеля отдают сотовые операторы и монтажные организации при установке профессионального радиооборудования на крупных объектах. Предлагаемый коннектор NF-7/8 подходит ко многим маркам кабеля 7/8″ от разных производителей, включая RFS LCF 78-50J, Acome HPL 50-7/8 LA и другие.

N-разъем — один из наиболее популярных коннекторов для соединения ВЧ-оборудования и антенн, рассчитанных на сопротивление 50 Ом. Разъем поддерживает передачу сигнала частотой до 11 ГГц.

Разъемы типа N широко применяются в радиотехнике и, в частности, в системах усиления сотовой связи. Высокая прочность штекеров и крепкое резьбовое соединение гарантируют качественный контакт и минимальное затухание сигнала. На сегодняшний день N-разъем де-факто остается стандартом для СВЧ-устройств.

Характеристики
Разъем N-female
Диаметр кабеля 7/8″
Волновое сопротивление 50 Ом
Частотный диапазон 0–11 ГГц
Сопротивление внутреннего проводника ≤ 1 мОм
Сопротивление внешнего проводника ≤ 0,25 мОм
Уровень пассивной интермодуляции третьего порядка (IMP3) ≤ -155 дБн
Электрическая прочность диэлектрика ≥ 2500В RMS (на уровне моря)
Вносимые потери ≤ 0,12 дБ на частоте 2200 МГц
Сопротивление изоляции ≥ 5000 МОм
КСВн (коэффициент стоячей волны по напряжению) ≤ 1,15 на частоте частоте 0–3 ГГц
Количество циклов соединений ≥ 500
Монтаж на гофру прижимной
Конструктивное исполнение прямое
Температура эксплуатации от -40°С до +85°С
Вес 110 г
