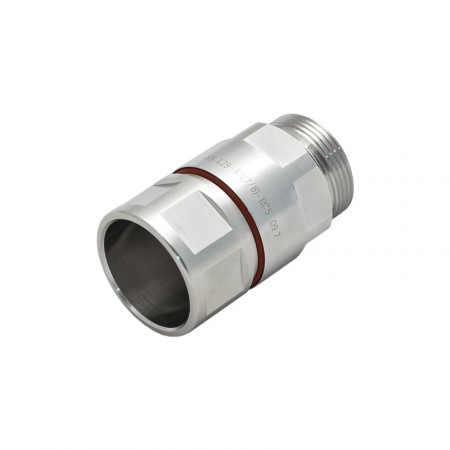

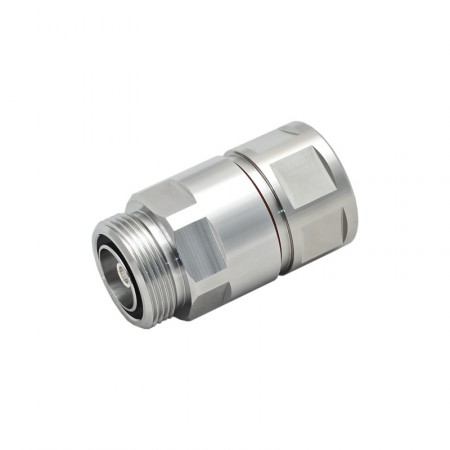

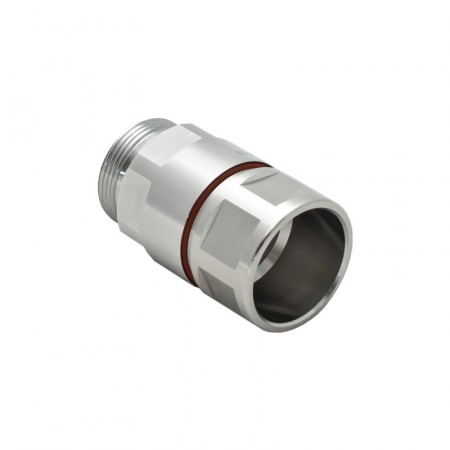

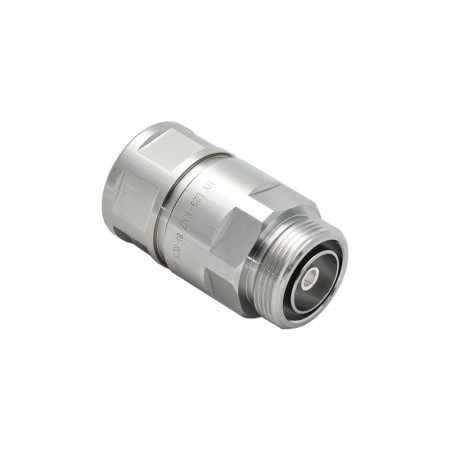

Разъём DF-7/8 (DIN-female, прижимной, на кабель 7/8)

Цена: 600 р.
Категория: Разъемы
Наличие: В наличии

Артикул: 2053

Купить
В сравнение
Описание

Коаксиальный разъем (розетка, «мама») серии 7/16 DIN для фидерных кабелей 7/8" с полой центральной жилой. Широко применяется для соединения компонентов базовых станций и другого профессионального оборудования. Использование коннекторов типа 7/16 DIN позволяет сократить потери при передаче ВЧ-сигнала высокой мощности, снизить интермодуляционные помехи и повысить защиту коаксиального тракта от внешних воздействий.

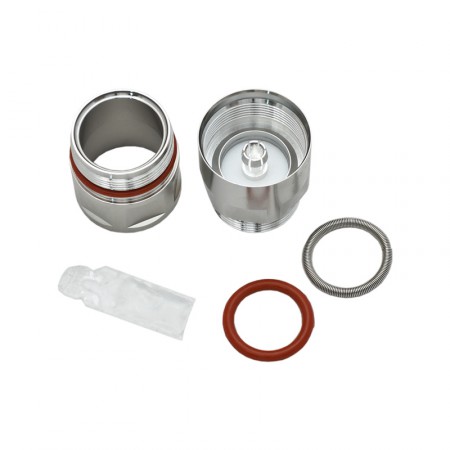

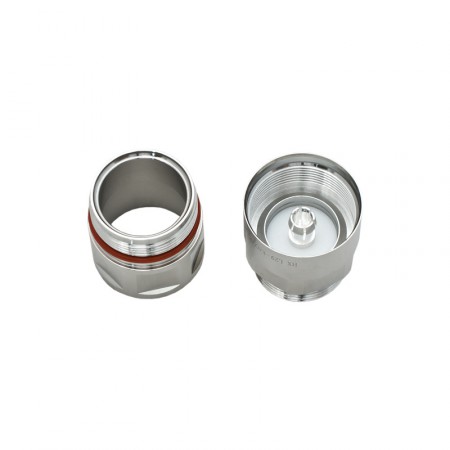

Как и другие разъемы для фидерных кабелей, DF-7/8 имеет прижимную конструкцию и не требует специальных инструментов для монтажа. Резьбовое соединение коннектора гарантирует высокую надежность и прочность контакта, устойчивость к вибрациям, влаго- и пыленепроницаемость. В комплект также входит резиновое уплотнительное кольцо, пружинное кольцо и смазка.

Цифры 7/16 в серийном обозначении коннектора указывают на диаметр внутреннего контакта (7 мм) и диаметр внешнего контакта (16 мм). Соединители 7/16 DIN используются преимущественно операторами сотовой связи при развертывании базовых станций и подключении антенных систем. По сравнению с другими ВЧ-разъемами, такими как N и BNC, 7/16 DIN демонстрируют лучшие результаты при передаче сигнала высокой мощности.

Фидерный кабель 7/8" имеет сверхнизкие показатели затухания и используется в коаксиальных трассах большой протяженности. Внешний диаметр фидера 7/8" достигает 28 мм, и этот кабель относится к наиболее профессиональным решений в области систем сотовой связи. Предлагаемый разъем DF-7/8 может быть использован с любыми фидерами 7/8", имеющими в качестве центрального проводника полую медную трубку (например, Acome HPL 50-7/8 LA).

Низкий уровень интермодуляционных помех, высокое качество материалов и совместимость с фидерными кабелями известных производителей позволяет рекомендовать коннектор DF-7/8 для решения задач самой высокой сложности.

Характеристики
Разъем 7/16 DIN-female
Диаметр кабеля 7/8" (с полой жилой)
Волновое сопротивление 50 Ом
Частотный диапазон 0–11 ГГц
КСВн (коэффициент стоячей волны по напряжению) ≤ 1,5
Сопротивление внутреннего проводника ≤ 1,5 мОм
Сопротивление внешнего проводника ≤ 0,2 мОм
Сопротивление изоляции ≥ 5000 МОм
Монтаж на гофру прижимной
Конструктивное исполнение прямое
Материал латунь
Покрытие никель
Диапазон рабочих температур от -65°С до +165°С
Размер Ø35 x 60 мм
Вес 255 г
