Кабель коаксиальный RF0.81

Сверхтонкий коаксиальный кабель RF0.81 используется для изготовления пигтейлов и внутриблочных соединений в компактной радиоаппаратуре. Диаметр провода — всего 0,81 мм, что позволяет устанавливать на него низкопрофильные коннекторы IPEX (MHF4, MHF5 и другие). Из-за повышенных потерь эта марка обычно используется только для коротких соединений на дистанции 10–30 см.

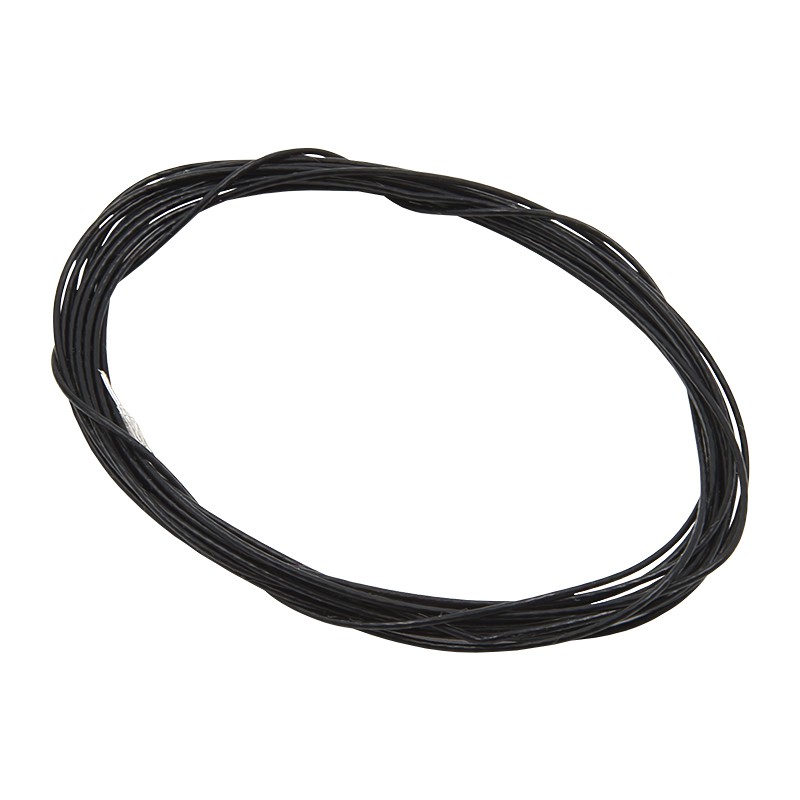

Очень тонкий кабель для РЧ-аппаратуры

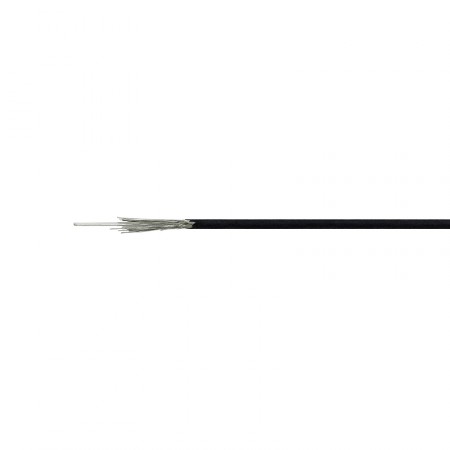

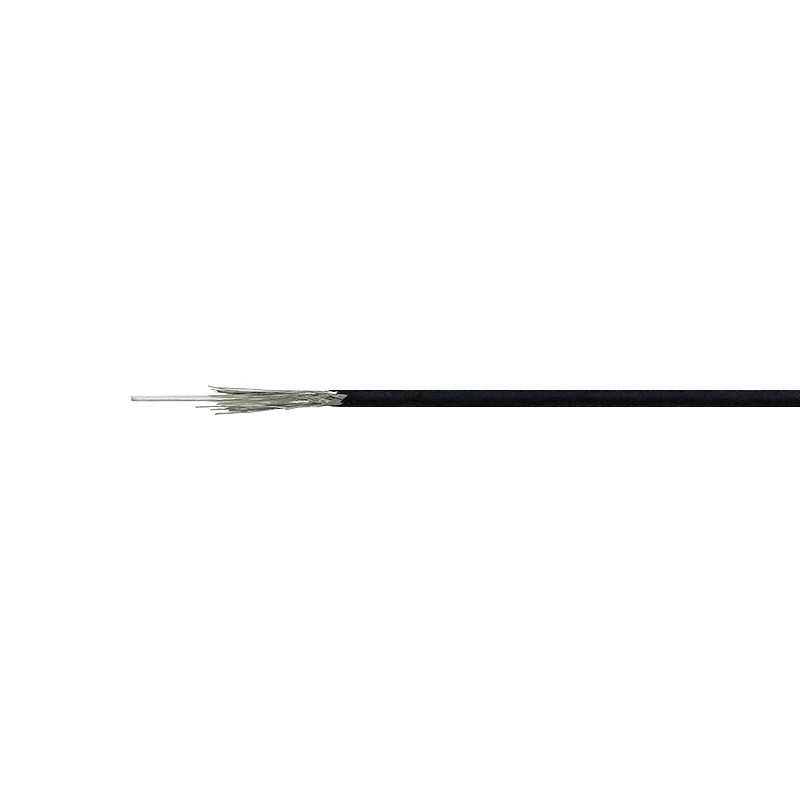

RF0.81 — один из наиболее тонких проводов, используемых для коммутации антенн и радиочастотных модулей. Он легко обходит препятствия и не ломается даже при сильных изгибах. При этом его внутренняя структура повторяет классический коаксиал и включает проводник, диэлектрик, экран и защитную оболочку:

• Медный посеребренный проводник (Ø0,15 мм). Проводящая жила из меди устойчива к изгибам, а дополнительное серебренное покрытие повышает качество передачи и снижает потери;
• Диэлектрик из ФЭП (Ø0,41 мм). Слой изоляции защищает центральный проводник от контакта с экраном и одновременно формирует стабильное волновое сопротивление 50 Ом, которое является отраслевым стандартом;
• Оплетка из луженой меди (Ø0,60 мм). Защита от внешних помех, возникающих от работающей аппаратуры или групповой прокладки, осуществляется плетеным экраном. Конфигурация экрана — 40 тонких проволок Ø0,05 мм каждая;
• Защитная оболочка из ФЭП (Ø0,81 мм). Верхний слой провода — оболочка из фторэтиленпропилена, полимера, устойчивого к высоким температурам и инертного ко многим химическим веществам, включая органические растворители и кислоты. ФЭП также отличается устойчивостью к истиранию, надрывам и проколам.

Несмотря на свой очень малый диаметр, RF0.81 имеет классическую коаксиальному структуру и подходит для стандартных ВЧ-применений на частотах до 8000 МГц. При его использовании, однако, следует учитывать высокий уровень затухания, который препятствует прокладке на большие дистанции. Например, на частоте 2000 МГц потери достигают 470 дБ на 100 м трассы. Из-за таких значимых потерь кабель применяется только для коротких соединений.

Где используется коаксиальный кабель RF 0.81?

Основная сфера применения — коммутация внутренних компонентов устройств или производство пигтейлов с микроразъемами. При помощи этого кабеля можно:

• Соединить плату модема, роутера, точки доступа или GNSS-приемника с наружной антенной;
• Выполнить внутреннюю коммутацию между ВЧ-компонентами одного устройства;
• Соединить управляющую плату и радиочасть в составе дрона/беспилотника;
• Изготовить переходник с разъемом MHF4 на SMA или другой радиоконнектор.

Внутриблочная коммутации при помощи RF0.81 осуществляется не только в оборудовании сотовой связи, но также в приборах WiFi, «интернета вещей» и промышленных установок. Во всех случаях использование тонкого провода позволяет сэкономить пространство, сделать устройство компактнее и легче.

Для провода требуются специальные версии разъемов, адаптированные под малую толщину. Монтаж чаще всего производится заводским методом (при помощи станков).

Чтобы купить кабель RF0.81 от Baltic Signal, нажмите «В корзину». В списке отложенных товаров укажите нужную длину в метрах. Завод поставляет провод катушками по 1000 м, однако вы можете заказать нужную длину «на отрез». Задать вопрос и получить консультацию по товару всегда можно у наших менеджеров по телефону 8-800-3333-965!

Цена указана за 1 метр погонный.

Кабель RF0.81 — спецификации [PDF, ~124Kb]
