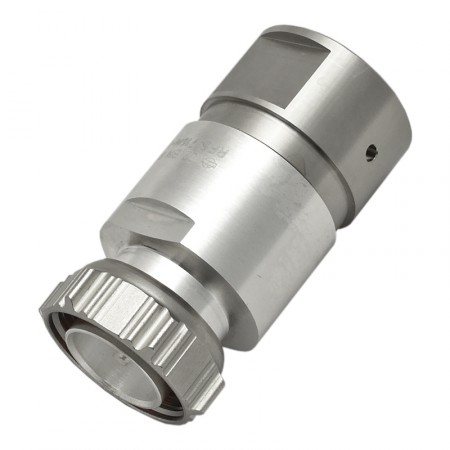

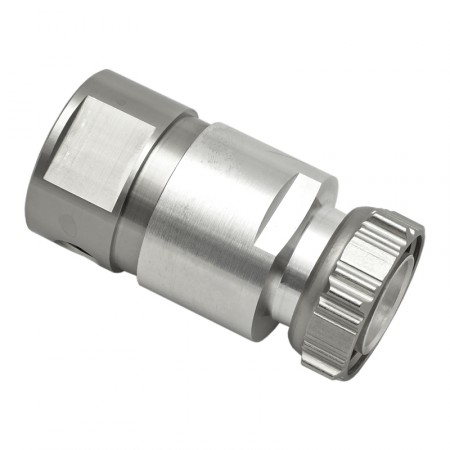

Разъём DM-7/8 (DIN-male, прижимной, на кабель 7/8) (RFS 716M-LCF78-C03)

Коаксиальный разъем (вилка) серии 7/16 DIN для фидерных кабелей диаметром 7/8″. Имеет волновое сопротивление 50 Ом, низкий уровень интермодуляционных искажений и качественную защиту от внешних воздействий. Коннекторы 7/16 используются с профессиональным оборудованием для передачи ВЧ-сигнала высокой мощности.

Данный разъем является прижимным и не требует специальных инструментов для монтажа. Конструкция коннектора обеспечивает предельную надежность соединения, защиту от вибраций, высокую степень водо- и пыленепроницаемости.

Серийное обозначение 7/16 расшифровывается как диаметр внутреннего контакта 7 мм и диаметр внешнего контакта 16 мм. Основная сфера применения соединителя 7/16 — подключение базовых станций сотовой связи и промышленных антенных систем. Разъем обеспечивает минимальные потери сигнала на частоте до 3 ГГц.

В свою очередь, фидерный кабель 7/8″ имеет низкий коэффициент затухания и применяется для прокладки протяженных кабельных трасс. Диаметр внешней оболочки фидера 7/8″ достигает 28 мм. Предпочтение этому типу кабеля отдают сотовые операторы и монтажные организации при установке профессионального радиооборудования на крупных объектах. Предлагаемый коннектор RFS 716M-LCF78-C03 подходит ко многим маркам кабеля 7/8″ от разных производителей, включая RFS LCF 78-50J, Acome HPL 50-7/8 LA и другие.

Разъем NM-7/8 имеет низкий показатель PIM3 — менее -156 дБн при двух несущих мощностью 20 Вт каждая. Низкий уровень интермодуляционных искажений особенно важен, когда несколько радиопередатчиков задействуют одну антенну или антенна базовой станции устанавливается в непосредственной близости от множества других передающих антенн.

Разъем DM-7/8 отличается высоким качеством исполнения и материалов и может использоваться на проектах самой высокой сложности.

Разъём DM-7/8 — инструкция [PDF, ~16.2Mb]
