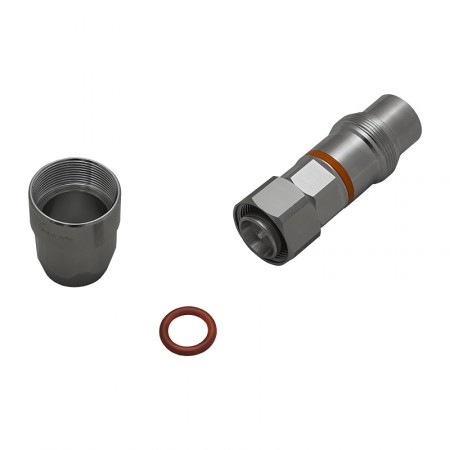

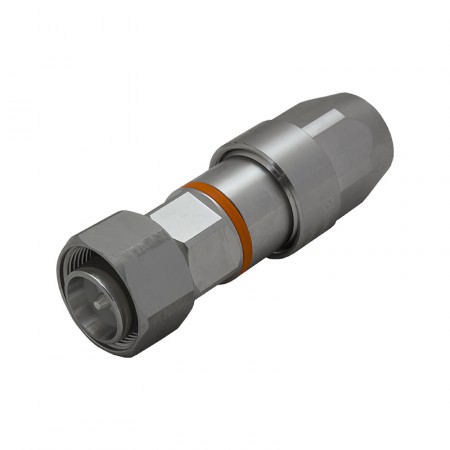

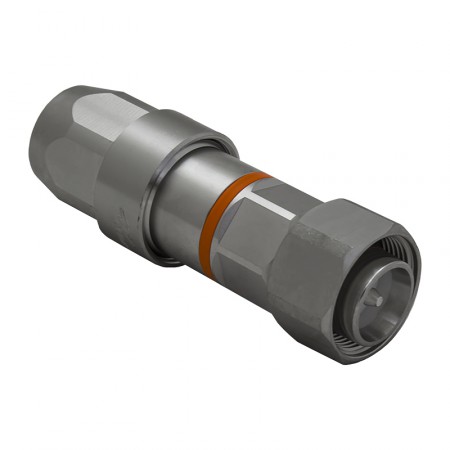

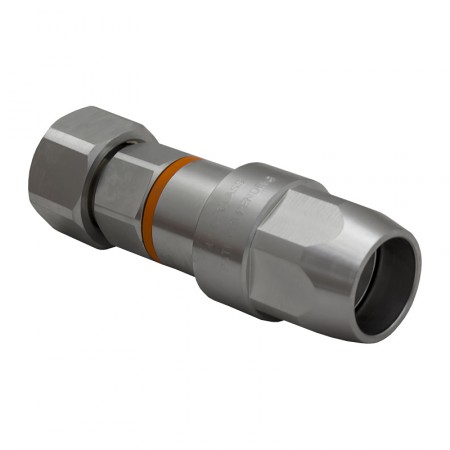

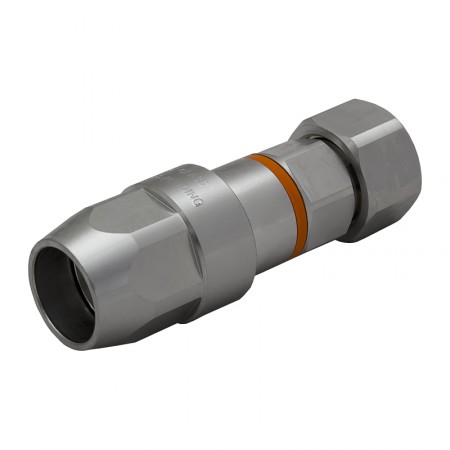

Разъём Commscope L4HM-D (4.3-10-male, прижимной, на кабель 1/2)

Цена: 600 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 3085

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Commscope L4HM-D — фирменный разъем серии 4.3-10 (вилка) для установки на коаксиальный фидер 1/2″. Коннекторы этой серии, разработанные специально для применения в сфере мобильных коммуникаций, отличаются низкими показателями затухания и интермодуляционных искажений. Установка этого современного соединителя на фидер происходит прижимным способом.

Почему коннекторы 4.3-10 пришли на смену серии 7/16 DIN?

По сути серия разъемов 4.3-10 была разработана как альтернатива соединителям 7/16 DIN, которые появились в радиотехнике еще в 60-х годах. Новый тип соединителей должен был удовлетворить возросшие требования индустрии к качеству передачи мобильного сигнала. В результате серия 4.3-10 получила обновленную конструкцию, которая выгодно отличается от предшественников по ряду параметров:

  • Меньший вес (экономия до 60%), что снижает нагрузку на сотовые модули, к которым осуществляется подключение;
  • Меньший размер (экономия до 40%), благодаря чему на одинаковой площади может уместиться больше смонтированных разъемов;
  • Новый дизайн предусматривает разнесение механической и электрической плоскостей контактирования разъемов. В результате для надежного контакта требуется меньшее усилие при соединении вилки с розеткой. Использование такого подхода позволило существенно снизить уровень интермодуляционных помех (PIM3), а также защитить соединения от возможных человеческих ошибок при подключении.

Коннектор Commscope L4HM-D рассчитан на работу в частотном диапазоне до 8800 МГц, при этом его показатель интермодуляции на частоте 910 МГц не превышает -116 дБн. Разъем имеет высокую степень защиты от пыли и влаги (IP68) и может монтироваться и эксплуатироваться при температурах от -55°С до +85°С.

Разъем Commscope для фидерного кабеля 1/2″

Фидерный кабель — это разновидность коаксиального волновода со сплошным внешним проводником (медной гофрированной трубкой). Такой кабель имеет сверхнизкие потери и может использоваться в наиболее требовательных сценариях. Фидер 1/2″ имеет внешний диаметр 16 мм и подходит для промышленного применения в составе БС операторов и систем усиления сотовой связи.

Установка разъема Commscope L4HM-D на кабель происходит прижимным методом без пайки. Для монтажа потребуется лишь разделочный инструмент и гаечный ключ.

Купить разъем Commscope L4HM-D можно прямо сейчас на нашем сайте. Для этого достаточно перенести товар в корзину и оформить заказ онлайн. Остались вопросы? Позвоните по номеру 8-800-3333-965 или закажите обратный звонок!

Разъем Commscope L4HM-D — спецификации [PDF, ~929Kb]

Характеристики
Разъем 4.3-10-male
Марка кабеля 1/2″
Волновое сопротивление 50 Ом
Частотный диапазон 0–8,8 ГГц
Вносимые потери 0,05 дБ
Сопротивление изоляции > 5000 МОм
Сопротивление внутреннего контакта 1 мОм
Сопротивление внешнего контакта 1 мОм
Средняя мощность 600 Вт @ 900 МГц
Максимальная мощность 22,5 кВт
Испытание постоянным током 2500В
Максимальное рабочее напряжение 884В (RMS)
Эффективность экранирования -110 дБ
Уровень интермодуляционных искажений третьего порядка (PIM3) ≤ -116 дБн (при несущих 2x43 дБм на частоте 910 МГц)
КСВн (коэффициент стоячей волны по напряжению) ≤ 1,02 (45–100 МГц)
≤ 1,025 (1000–2700 МГц)
≤ 1,065 (2700–3800 МГц)
≤ 1,106 (3800–6000 МГц)
Монтаж центрального контакта цанга
Монтаж на гофру прижимной
Конструктивное исполнение прямое
Покрытие внутреннего проводника серебро
Покрытие внешнего проводника триметалл
Надежность крепления 25 циклов
Удержание разъема при тяговом усилии 889,64 Н
Удержание разъема при поворотной нагрузке 5,42 Н·м
Сила затяжки соединительной гайки 10 Н·м
Сила удержания соединительной гайки 449,98 Н
Надежность интерфейса 100 циклов
Защита корпуса IP68
Рабочая температура от -55°С до +85°С
Температура хранения от -55°С до +85°С
Размер 73,15 x Ø24,89 мм
Вес 103 г
