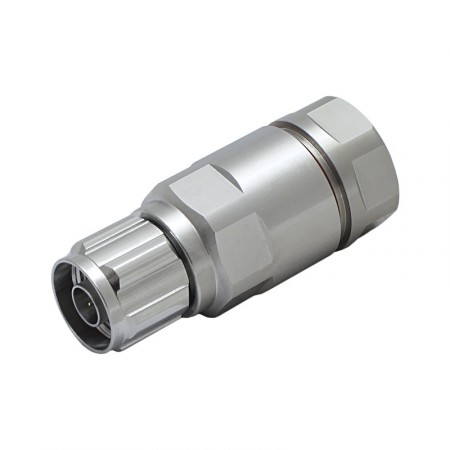

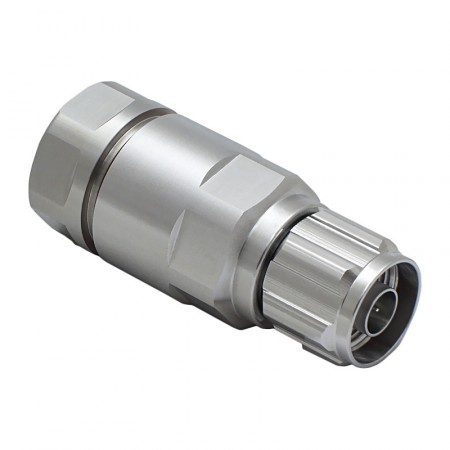

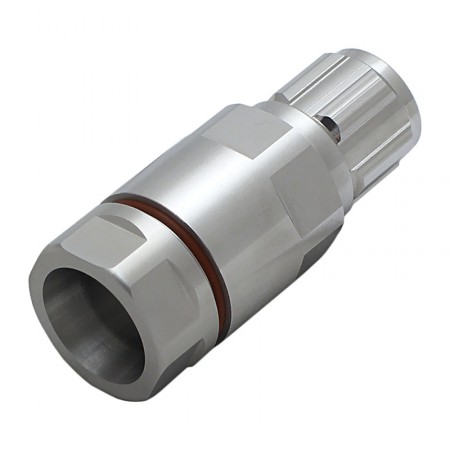

Разъём NM-LCF12-C02 (N-male, прижимной, на кабель 1/2)

Цена: 500 р.
Категория: Разъём NM-LCF
Наличие: В наличии

Артикул: 1328

Купить
В сравнение
Описание

Представленный разъем N-male («папа») применяется для монтажа на фидерный кабель 1/2″. Основная область применения NM-LCF12-C02 — кабельные системы базовых станций сотовых операторов и промышленное радиооборудование. Фидерный кабель, обладающий высокими техническими характеристиками и минимальными вносимыми потерями, служит для подключения антенн к высокочастотным устройствам.

Прижимная конструкция NM-LCF12-C02 не требует использования специализированного обжимного инструмента (клещей) для монтажа, равно как и пайки центральной жилы кабеля. Подготовка фидера к установке разъема производится с помощью простого слесарного инструмента, что значительно упрощает монтаж и обслуживание кабельных соединений. Разъем может быть установлен на любой кабель 1/2″ (RFS, Acome и других производителей).

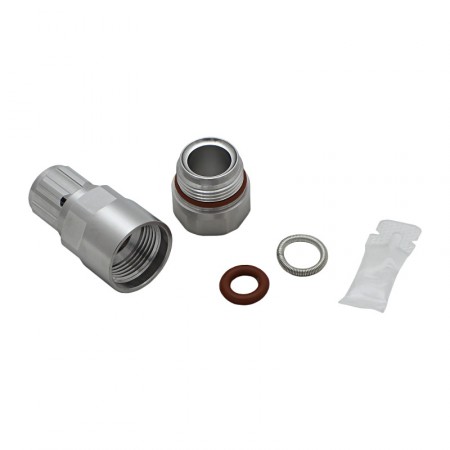

В комплект поставки разъема NM-LCF12-C02 входит резиновое уплотнительное кольцо, пружинное кольцо и смазка. Также прилагается инструкция, содержащая подробное описание установки коннектора на кабель.

Максимальная частота сигнала, передаваемая по фидеру с разъемами NM-LCF12-C02, ограничена 6 ГГц. Номинальное волновое сопротивление коннектора — 50 Ом. При эксплуатации совместно с фидером 1/2″ разъем NM-LCF12-C02 обеспечивает высокое качество передачи сигнала, что позволяет применять этот элемент коммутации в сложных и ответственных системах усиления связи.

Металлический корпус разъема устойчив к механическим повреждениям. Класс влагозащищенности IP68 позволяет эксплуатировать кабели с установленными NM-LCF12-C02 вне помещений круглогодично.

Если вы выбираете разъемы для своего проекта, будь то домашняя система усиления сотовой связи или коммерческий проект по установке ретрансляторов на предприятии, воспользуйтесь бесплатной консультацией наших специалистов по номеру 8-800-3333-965. Мы порекомендуем подходящие разъемы, кабели и готовые кабельные сборки. Работаем по всей России!

Разъем NM-LCF12-C02 — спецификация [PDF, ~145Kb]

Инструкция по установке разъема N-типа на фидерный кабель 1/2″ [PDF, ~2,84Mb]

Характеристики
Разъем N-male (NM-LCF12-C02)
Марка кабеля 1/2″
Волновое сопротивление 50 Ом
Частотный диапазон 0–6 ГГц
Уровень интермодуляционных искажений третьего порядка (PIM3) -159 дБн (при несущих 2x20 Вт, типичное значение)
КСВн (коэффициент стоячей волны по напряжению) ≤ 1,08
Монтаж на гофру прижимной
Монтаж центрального контакта цанга
Конструктивное исполнение прямое
Материал внешнего покрытия триметаллический сплав
Материал внутреннего покрытия серебро
Защита корпуса IP68
Размер Ø25,9 x 58,7 мм
Вес 124 г
