Кабель Hengxin (коаксиальный фидер 1/2) (HCAAYZ-50-12)

Цена: 345 р.
Скидка: По запросу
Категория: Кабель
Наличие: Под заказ

Артикул: 1781

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Промышленный фидерный кабель 1/2″ с низким коэффициентом затухания от компании Hengxin. Идеально подходит для продолжительных кабельных трасс при подключении базовых станций, мощных систем усиления сотовой связи или другого профессионального радиооборудования. Имеет негорючую LSZH-оболочку и официально сертифицирован в России.

Огнестойкий фидер 1/2″ для промышленного применения

Фидерный кабель 1/2″ рассчитан на максимальную частоту сигнала 8,8 ГГц. Наименьшие потери кабель демонстрирует в диапазон частот сотовой связи 0–3 ГГц, а также на частоте беспроводных WiFi-сетей (2,4 ГГц). Благодаря минимальным потерям при передаче сигнала, высокому качеству исполнения, долговечности и надежности, HCAAYZ-50-12 пользуется большой популярностью среди сотовых операторов и монтажных организаций.

Как и другие коаксиальные кабели, фидер состоит из нескольких элементов: центральной жилы, диэлектрика, внешнего проводника и оболочки. В отличие от обычных «коаксиалов», в качестве внешнего проводника (экрана) в фидере используется сплошная медная трубка.

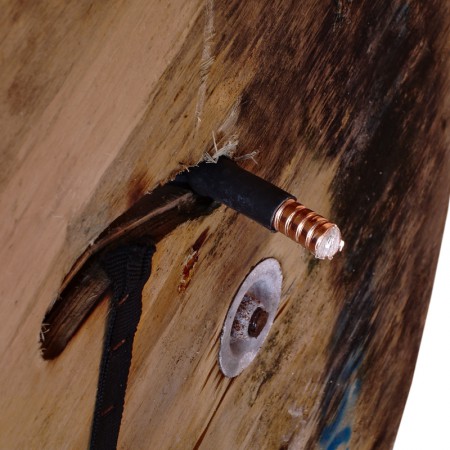

Hengxin HCAAYZ-50-12 имеет следующую структуру:

  • Центральная проводящая жила из алюминия, покрытая медью (Ø4,8 мм). Поскольку при передаче ВЧ-сигнала действует так называемый скин-эффект, использование алюминиевого «сердечника» не оказывает негативного влияния на качество линии связи;
  • Слой физически вспененного полиэтилена (Ø12,3 мм). Диэлектрический материал обеспечивает корректное волновое сопротивление линии (50 Ом), а также поддерживает постоянное соосное расположение всех элементов;
  • Наружный проводник в виде гофрированной медной трубки (Ø13,8 мм). Этот элемент отвечает за экранирование линии передачи, то есть за защиту от внешних помех и наводок. Также экран предотвращает излучение передаваемого сигнала наружу;
  • Безгалогенная огнестойкая оболочка (Ø15,7 мм) — наружный слой кабеля, который контактирует с внешней средой. Оболочка фидера относится к классу LSZH, то есть не содержит галогенов и не воспламеняется при воздействии огня.

Именно благодаря огнестойкой оболочке этот фидер можно свободно применять в публичных заведениях, где необходимо соблюдение пожарных требований. При контакте с пламенем оболочка не выделяет едких веществ и практически не вносит вклад в задымленность помещения.

Низкие потери и круглогодичная эксплуатация

Чаще всего эта марка используется для передачи сотового сигнала. Например, на популярной частоте GSM-связи 900 МГц этот фидер показывает затухание менее 6,87 дБ на 100 м. На частоте WiFi (2,4 ГГц) этот параметр составит 11,8 дБ. На частоте 4G-интернета (2500 МГц) потери лишь слегка превысят отметку 12 дБ.

Hengxin HCAAYZ-50-12 совместим с разъемами и другими аксессуарами для кабелей формата 1/2″ от крупнейших производителей телекоммуникационного оборудования. Обычно этот фидер применяется с коннекторами промышленного типа, такими как 7/16 DIN и 4.3-10, иногда — с разъемами N-type.

Фидер поддерживает работу при температуре от от -55°С до +85°С, а монтаж возможен при температуре от -40°С до +60°С. Оболочка устойчива к изменениям температуры, влаге и УФ-лучам, а значит, подходит в том числе для уличного монтажа.

Цена указана за 1 метр.

Кабель Hengxin HCAAYZ-50-12 — паспорт [PDF, ~304Kb]


Характеристики
Тип кабеля коаксиальный фидер 1/2″
Центральный проводник (материал) алюминий, покрытый медью
Центральный проводник (диаметр) 4,8 мм
Диэлектрик (материал) физически вспененный полиэтилен
Диэлектрик (диаметр) 12,3 мм
Внешний проводник (материал) гофрированная медная трубка
Внешний проводник (диаметр) 13,8 мм
Внешняя оболочка (материал) безгалогенная, огнеустойчивая, с низким выделением дыма при горении
Внешняя оболочка (диаметр) 15,7 мм
Цвет черный
Частота отсечки 8,8 ГГц
Волновое сопротивление 50 ±1 Ом
Погонная емкость 76 пФ/м
Скорость распространения сигнала 86%
Сопротивление изоляции 5000 МОм/км
Напряжение пробоя оболочки 5000В
Пиковое напряжение (ВЧ) 1,6 кВ
Допустимая мощность 40 кВт
Эффективность экранирования при частоте > 10 МГц > 120 дБ
КСВн (коэффициент стоячей волны по напряжению) 0,8–1,0 ГГц: 1,10
1,7–2,2 ГГц: 1,13
2,2–2,7 ГГц: 1,15
3,3–3,6 ГГц: 1,20
4,8–5,0 ГГц: 1,20
Затухание (на 100 м, при 20°C) 100 МГц: 2,17 дБ
150 МГц: 2,67 дБ
200 МГц: 3,10 дБ
280 МГц: 3,67 дБ
450 МГц: 4,74 дБ
800 МГц: 6,45 дБ
900 МГц: 6,87 дБ
1000 МГц: 7,28 дБ
1500 МГц: 9,08 дБ
1800 МГц: 10,05 дБ
2000 МГц: 10,66 дБ
2200 МГц: 11,24 дБ
2400 МГц: 11,80 дБ
2500 МГц: 12,08 дБ
3000 МГц: 13,39 дБ
3300 МГц: 14,17 дБ
3600 МГц: 14,90 дБ
4000 МГц: 15,83 дБ
4500 МГц: 16,96 дБ
4800 МГц: 17,62 дБ
5000 МГц: 18,04 дБ
Минимальный радиус изгиба (однократный) 50 мм
Минимальный радиус изгиба (многократный) 125 мм
Минимальное число изгибов 15 циклов
Усилие на разрыв 1100 Н
Стойкость к сдавливанию 20 Н/мм
Температура монтажа от -40°С до +60°С
Температура эксплуатации от -55°С до +85°С
Температура хранения от -55°С до +85°С
