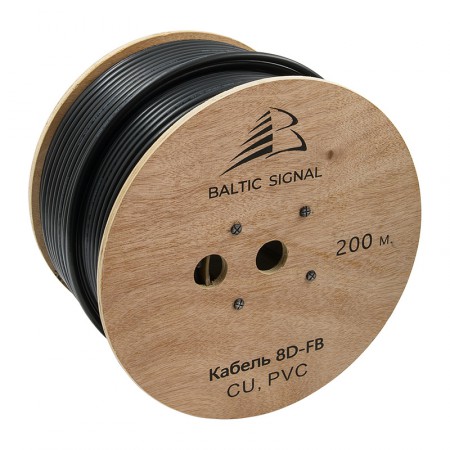

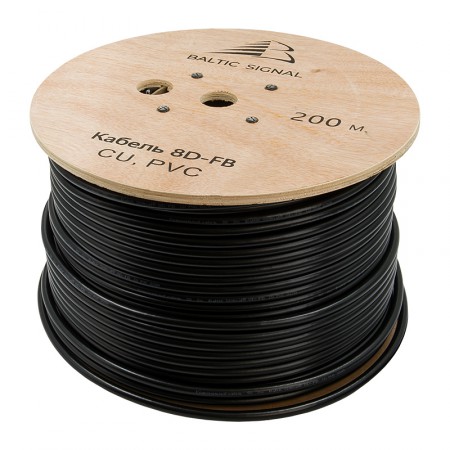

Кабель 8D-FB CU PVC (черный)

Коаксиальный кабель 8D-FB (50 Ом) с центральным медным проводником (CU) обладает непревзойденными радиочастотными и электрическими характеристиками, повышенной долговечностью и надежностью. Провод имеет общий диаметр 10,3 мм и обеспечивает низкие потери мощности при передаче сигнала сотовой связи.

Кабель 50 Ом с для ВЧ-устройств (репитеров, модемов и LTE-роутеров)

Марка «коаксиала» 8D-FB широко известна радиоинженерам по своему оптимальному соотношению гибкости и радиочастотных характеристик. Этот провод удобен для монтажа как на улице, так и в помещениях, при этом обладает низким коэффициентом затухания и может свободно использоваться для изготовления кабельных сборок длиною до 30 м.

Чаще всего этот кабель применяется в составе антенно-фидерных устройств для передачи сигнала от антенны к приемнику сотового сигнала и обратно. Благодаря волновому сопротивлению 50 Ом, обеспечивается качественное согласование с оборудованием мобильной связи, что недостижимо при использовании более дешевых телевизионных кабелей 75 Ом.

Примеры использования:

• Соединение уличной антенны с репитером, модемом, LTE-маршрутизатором или другим абонентским сотовым прибором;
• Подключение сервисных (раздающих) антенн к репитеру;
• Соединение репитера со вспомогательными усилителями (бустерами) в многоуровневых системах усиления сигнала;
• Подключение антенн и ВЧ-устройств к измерительному оборудованию для тестирования и калибровки (анализаторы спектра, измерители мощности и т. п.).
• Серия 8D подходит для работы с сигналом на частоте до 6 ГГц. Лучшие параметры затухания демонстрируются в диапазоне до 3 ГГц, то есть в основных диапазонах сотовой связи.

Структура кабеля: что внутри?

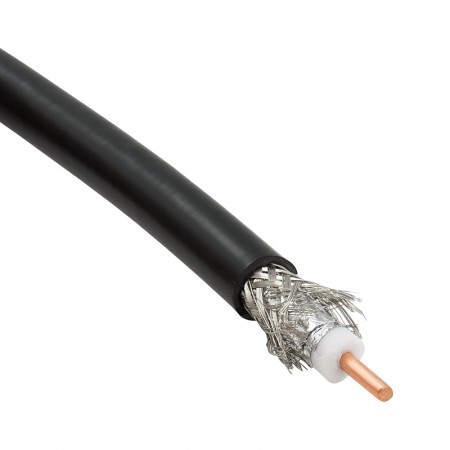

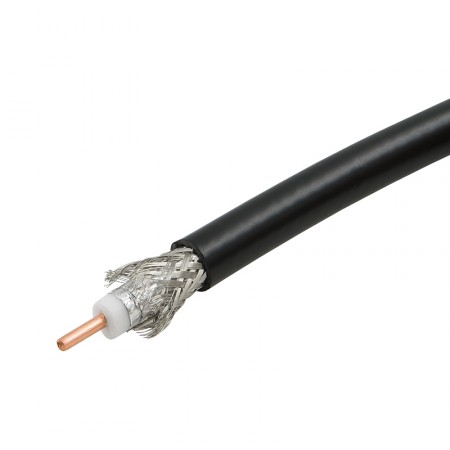

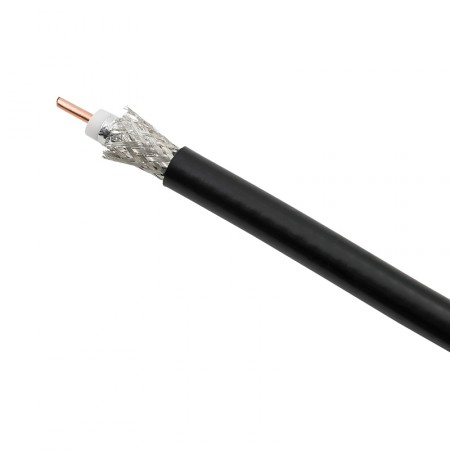

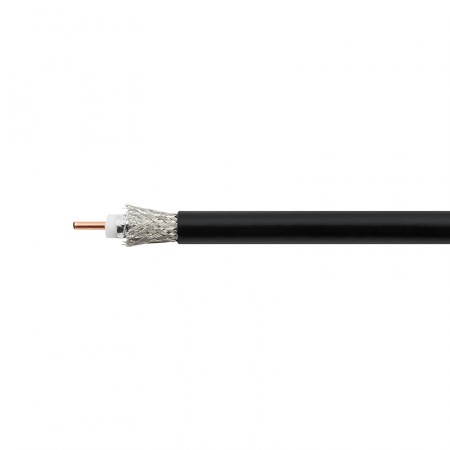

Провод имеет традиционную коаксиальную структуру, состоящую из двух соосно расположенных проводников (центральной жилы и экрана). «В разрезе» кабель выглядит следующим образом (от центра к оболочке):

• Внутренний проводник: цельная медная жила Ø2,6 мм;
• Диэлектрик: слой вспененного полиэтилена Ø7,3 мм;
• Внешний проводник: двойной, 1-й экран — алюминиевая фольга, 2-й экран — проволочная оплетка высокой плотности из алюминиево-магниевого сплава;

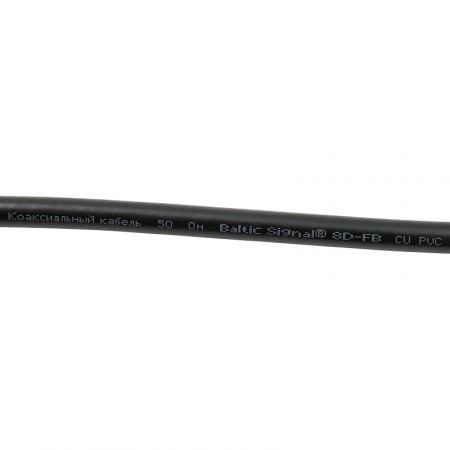

• Оболочка: внешний кожух из черного поливинилхлорида (ПВХ) Ø10,3 мм.
• Провод совместим с типовыми разъемами N, SMA, RP-SMA, TNC и другими ВЧ-коннекторами. Допускается эксплуатация при различных температурных режимах (от -40°C до +75°C).

Почему медный проводник лучше алюминиевого?

Преимущества 8D-FB CU по сравнению с удешевленной CCA-версией (с омедненным алюминиевым проводником):

• Более высокая прочность медного проводника. Центральная жила более устойчива к повреждениям и выдерживает больше циклов сгибания;
• Снижение рисков окисления и коррозии из-за повреждения медного слоя в точке гальванического контакта;
• Хорошая проводимость по всему сечению проводника, а не только по его поверхности. Хотя токи высокой частоты протекают преимущественно по поверхностному слою проводника (скин-эффект), лишь использование цельной медной жилы может гарантировать безупречную передачу сигнала.

Оформить заказ на отрезок кабеля нужной длины очень просто: добавьте товар в корзину и укажите количество, эквивалентное нужной длине в метрах. Остались вопросы? Наши менеджеры готовы проконсультировать вас по вопросам усиления связи и мобильного интернета по телефону 8-800-3333-965!

Цена указана за 1 метр погонный.

Кабель 8D-FB CU PVC — спецификации [PDF, ~127Kb]
