Кабель 10D-FB CCA LSZH FR (черный)

Надежный кабель 10D-FB с омедненной алюминиевой жилой (CCA) для усилителей, антенн и других радиочастотных устройств. Этот вид кабеля применяется в требовательных системах, где необходимо сократить потери и передать сигнал между приборами с минимальными искажениями. Низкое затухание позволяет применять 10D-FB для кабельных линий средней и большой протяженности, включая отрезки свыше 30 м. Благодаря внешней оболочке из огнестойкого полиэтилена, серия LSZH FR подходит для помещений, которые должны отвечать требованиям пожарной безопасности.

Низкие потери для систем усиления

Кабели 10D имеют большой диаметр центральной жилы (3,5 мм) и наружной оболочки (13,0 мм). Это позволяет передавать сигнал с низкими потерями на большие дистанции, реализуя долговечную и производительную систему связи. При этом рабочий диапазон 10D охватывает все современные виды радиосвязи (0–6000 МГц), а наибольшая эффективность достигается на частотах сотовых операторов (до 3000 МГц).

Марка 10D-FB может применяться в составе разнообразных решений, включая системы усиления GSM/3G/LTE на базе репитеров или интернет-комплектов. Другая отрасль, которая задействует коаксиальные кабели большого диаметра, — это WiFi-системы с точками доступа, мосты, WISP-оборудование провайдеров и прочие разновидности беспроводных сетей.

Поскольку кабель имеет малые потери, он часто используется в системах промышленного масштаба, где конкурирует с фидерами 1/2″ SF. Марка 10D имеет следующие преимущества перед более тонкими проводами для радиосвязи:

• Малое затухание при большой длине кабельных сегментов. Хотя потери неизбежны при использовании радиокабелей, серия 10D обеспечивает сравнительное малое снижение мощности. Например, затухание при частоте сигнала 900 МГц (стандарт GSM) не превысит 10,25 дБ на 100 метров, а при частоте 2000 МГц (стандарт 3G/LTE Band 1) — 16,25 дБ. При этом на высоких частотах 2700 МГц (LTE Band 7) потери составят около 19,8 дБ на такую же длину;
• Внешняя оболочка, устойчивая к огню. Маркировка LSZH FR указывает на особый материал наружный оболочки, который выдерживает высокие температуры и производит минимальное количество дыма при контакте с огнем. Провод не горит, а плавится. Это достигается нулевым содержанием галогенов в составе;
• Эластичность и гибкость кабеля для изгибов. Хотя по диаметру кабель приближается к фидерам, он сохраняет достаточную гибкость для использования не только в промышленных, но также в домашних условиях. Провод можно проложить в частных домах, которые не оснащены специальной инфраструктурой;
• Стабильное сопротивление 50 Ом. Импеданс кабеля соответствует общепринятому значению 50 Ом для радиоустройств. Такое значение сопротивления принято индустрией и является стандартом для устройств сотовой связи, беспроводных сетей (802.11), раций и систем навигации;
• Простая установка N-коннекторов. Провод совместим с прижимными коннекторами N-male и N-female, которые не требуют специальных инструментов и легко устанавливаются непосредственно на объекте в процессе прокладки кабельной линии;
• Широкий рабочий диапазон. Улучшенная оболочка выдерживает охлаждение до -40°C и нагрев до +95°C. Возможен монтаж в помещениях и на улице, не требуется дополнительная защита от солнца.

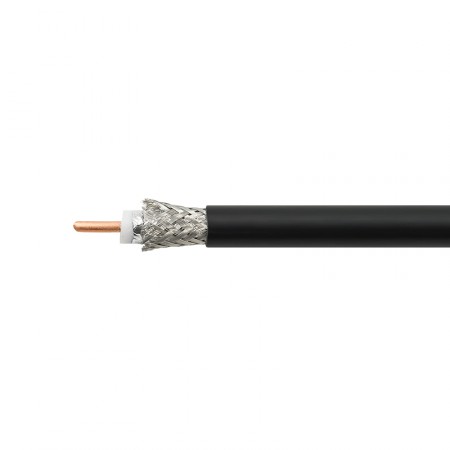

Структура 10D-FB CCA изнутри

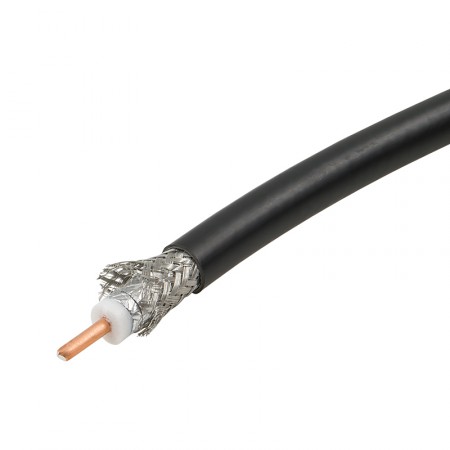

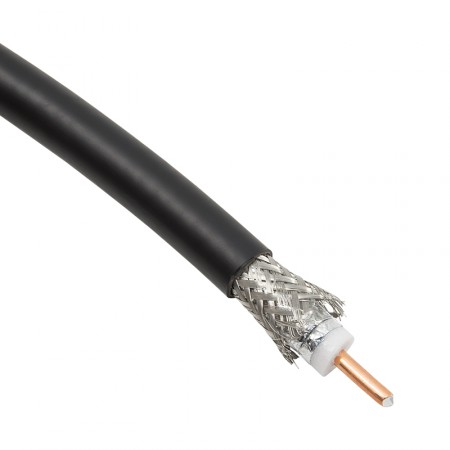

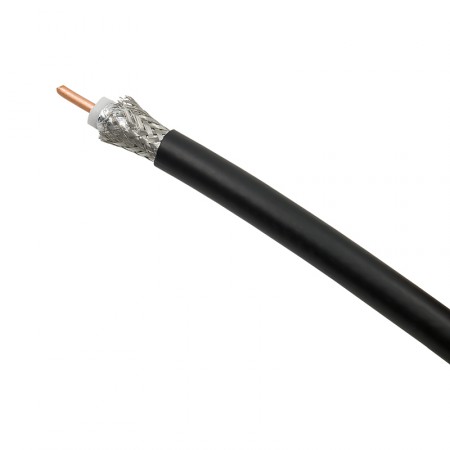

Эта марка относится к коаксиальным кабелям, которые состоят из проводящей жилы, слоя диэлектрика, защитного экрана и наружного слоя. Все элементы размещаются внутри друг друга, соосно, что обеспечивает общность параметров на всей длине трассы и на изгибах.

Провод состоит из следующих компонентов:

• Жила Ø3,5 мм из омедненного алюминия (CCA). Использование медного напыления позволяет снизить стоимость изделия по сравнению с CU-версией (медной) и в то же время сохранить идентичные параметры затухания. Это возможно благодаря скин-эффекту, поскольку радиосигнал передается только в поверхностном слое проводника;
• Диэлектрик Ø10,0 мм из вспененного полиэтилена. Изолирующий материал сохраняет фиксированное расстояние между элементами, а характеристики материала определяют итоговый импеданс (50 Ом);
• Экранирование Ø10,8 мм фольгой и оплеткой. Двойной экран в виде сплошной фольги и плотной оплетки защищает передающую линию от помех и паразитных сигналов, отводя их на землю. Качественное экранирование играет важную роль, когда радиолиния прокладывается параллельно с другими слаботочными кабелями;
• Оболочка Ø13,0 мм для физической защиты. Финальный защитный слой предохраняет передающую линию от попадания воды и пыли, а также от прочих факторов, которые могут вызвать ее деградацию и разрушение. Оболочка LSZH FR не содержит токсичных галогенов и имеет пониженное дымовыделение при горении.

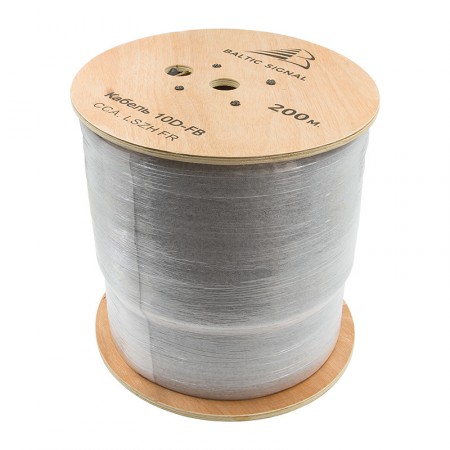

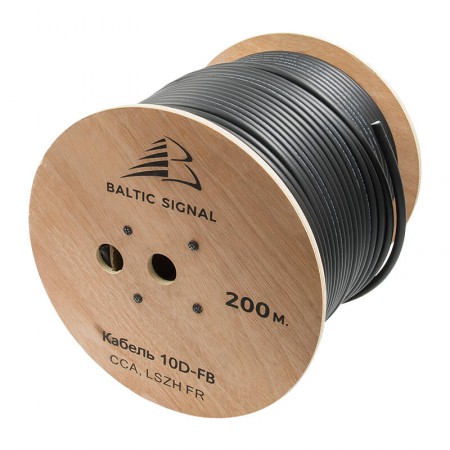

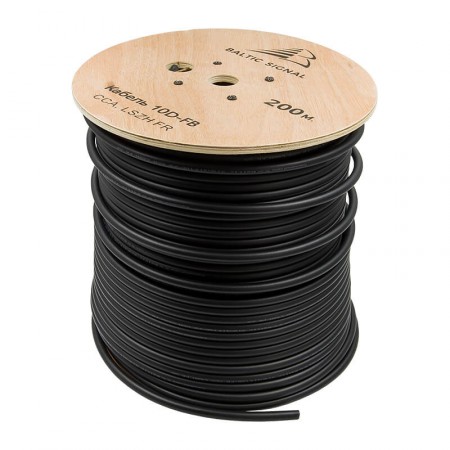

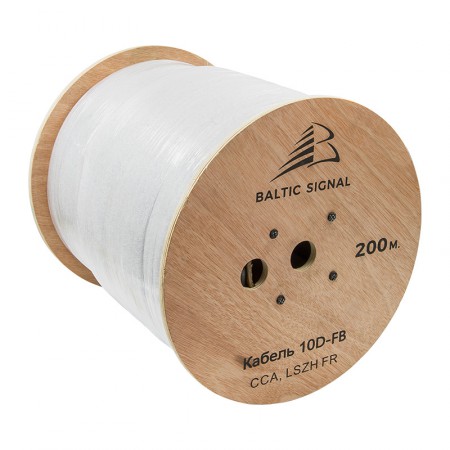

Поставка кабеля по умолчанию производится в катушках по 200 метров. На нашем сайте можно купить этот провод отрезком нужной длины. Для этого укажите длину как количество товара (при оформлении заказа в Корзине).

Цена указана за 1 метр погонный.

Кабель 10D-FB CCA LSZH FR — спецификации [PDF, ~203Kb]
