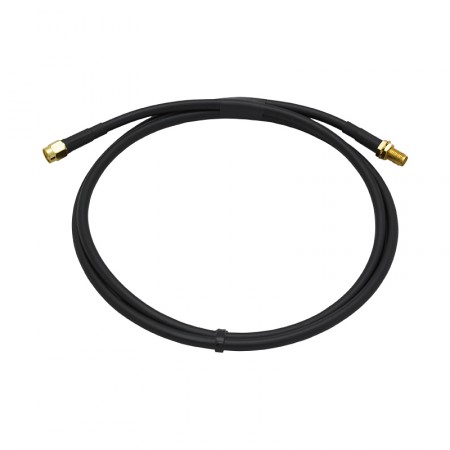

Кабельная сборка SMA-male - 1 метр RG-58 - SMA-female

Отрезок радиокабеля RG-58 с разъемами SMA-male (сторона 1) и SMA-female (сторона 2). Длина — 1 метр. Эта кабельная сборка позволяет подключить антенны и измерительные приборы к различным устройствам сотовой связи, а также к некоторым видам другого радиооборудования. Из-за малой длины кабель практически не вносит искажений в линию передачи.

Для чего нужна кабельная сборка с разъемами «мама» и «папа»?

На концах провода установлены коннекторы SMA разного типа: на одном конце «папа» (male), на противоположном — «мама» (female). Благодаря такому сочетанию, этот кабель позволяет разнести ваше устройству и точку приема сигнала, сохранив на выходе тот же тип разъема, что установлен на самом приборе. Например, такой кабель необходим, чтобы вынести антенну за пределы экранированного пространства или разместить ее в зоне более уверенного приема.

Коннекторы SMA — это универсальные ВЧ-соединители, которые имеют широкое распространение в радиотехнике. Они отличаются небольшими габаритами и обычно устанавливаются на устройства для экономии монтажной поверхности. Соединение «мамы» и «папы» происходит резьбой, поэтому SMA-коннекторы не могут случайно рассоединиться из тряски или вибрации.

Вот несколько групп устройств, на которых производители чаще всего устанавливают коннекторы этой серии:

• Приборы сотовой связи и мобильного интернета: LTE-роутеры/модемы, шлюзы, терминалы, телефонные аппараты (стационарные);
• Усилители сигнала: репитеры, антенные усилители;
• Устройства навигации: приемники GPS/ГЛОНАСС, навигаторы;
• Специализированные приборы (ISM-диапазоны): пульты ДУ, системы сигнализации и удаленного управления;
• Измерительные приборы: анализаторы, генераторы, детекторы.

Также разъемы SMA устанавливаются на антеннах, предназначенных для вышеперечисленных групп устройств. При выборе кабельной сборки обязательно проверьте, какой тип ответного разъема («мама» или «папа») имеется на ваших устройствах!

В основе каб. сборки применен коаксиальный провод RG-58. Это базовый кабель, который часто используется для коммутации оборудования на небольшом расстоянии. Среди его преимуществ — малый диаметр (5,00 мм), гибкость, всепогодная оболочка и сравнительно низкие потери. Учитывая малую длину шнура (всего 1 м), затуханием в большинстве случаев можно пренебречь.

Проводящая жила RG-58 A/U имеет диаметр 1,0 мм и выполнена из чистой меди. Слой PE (вспененный полиэтилен) служит в качестве диэлектрика, который обеспечивает корректное размещение всех «слоев» провода. Вокруг диэлектрика находится экран (фольга и оплетка). Поверх экрана — непосредственно наружная оболочка из ПВХ. Эта оболочка универсальна, подходит для внешней и внутренней прокладки и выдерживает температуры в диапазоне от -40°C до +70°C.

Производство и 3 стадии испытаний

В процессе изготовления мы применяем обжимные разъемы S-111F и S-211F. Эти коннекторы прочно установлены на кабеле и не «отваливаются» даже при интенсивном использовании и частых циклах подключения / отключения. Установка таких коннекторов производится методом обжима: специальная металлическая втулка деформируется при помощи клещей и тем самым скрепляет корпус и часть провода. Чтобы в место обжима не попадала влага и пыль, поверх этого участка добавлена термоусадочная трубка.

Каждая кабельная сборка после установки разъемов проходит ряд тестов на исправность. В частности, проверяется бездефектность центральной жилы (прохождение сигнала), отсутствие КЗ по массе и надежность коннекторов.
