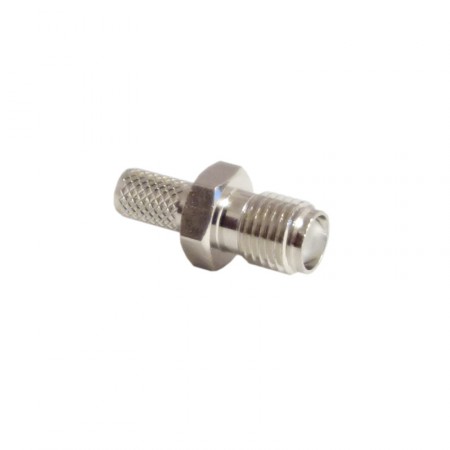

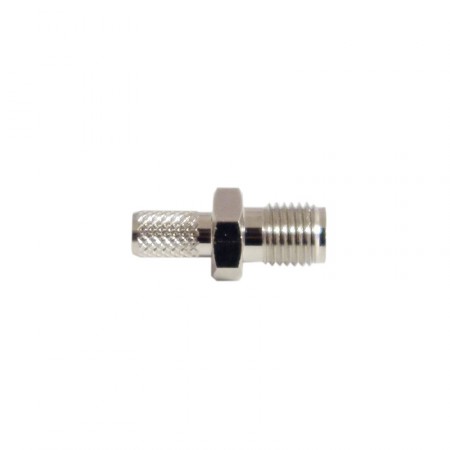

Разъём S-211F (SMA-female, обжимной, на кабель RG-58)

Обжимной коаксиальный разъем SMA-female для кабеля RG-58. Розетка устанавливается на конце кабельной сборки и служит для подключения к комплектующим с вилкой: LTE-антеннам, измерительным приборам и другим кабельным линиям. Волновое сопротивление — 50 Ом, рабочий диапазон частот — до 18 ГГц.

Обозначение S-211F полностью описывает конструкцию коннектора:

• S — серия SMA;
• 2 — female, розетка, «мама»;
• 1 — прямой конструктив;
• 1 — крепление оплетки методом обжима;
• F — кабельная группа RG-58.

Конструкция и монтаж

Коннектор является обычным обжимным разъемом для установки на кабель методом опрессовки. Для монтажа понадобятся обжимные клещи, паяльный инструмент и припой.

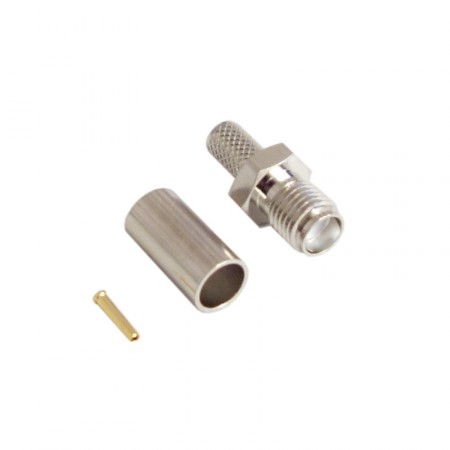

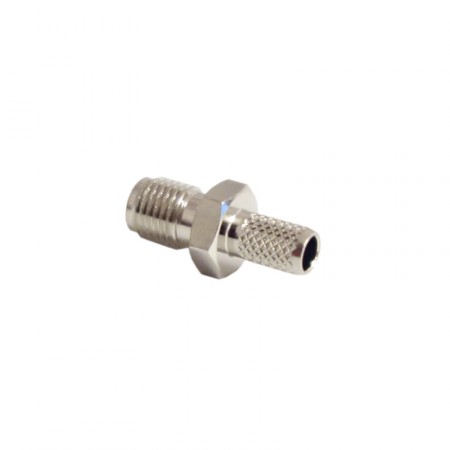

• Под обжимной монтаж. Обжимная гильза надевается на хвост коннектора с участком кабеля и деформируется кримперным инструментом с подходящей матрицей. Центральный контакт — отдельная игла с позолоченным покрытием, которая напаивается на жилу кабеля перед сборкой. Подробная инструкция по установке приведена в документации к разъему;
• Совместимость с RG-58. Коннектор S-211F рассчитан на коаксиалы группы F: RG-58 A/U, RG-58 C/U и аналогичные марки диаметром около 5 мм. Использовать его с кабелями другого диаметра не рекомендуется — обжим не обеспечит надежной фиксации;
• Волновое сопротивление 50 Ом. Разъемы серии SMA предназначены для использования с радиотехникой. Общий импеданс 50 Ом гарантирует низкие потери на отражении и согласованную работу;
• Поддержка многочисленных стандартов связи. Благодаря диапазону частот до 18 ГГц, SMA-серия может соединять приборы в системах сотовой связи, автоматизации (ISM 433/868 МГц) и радиоуправления.

Готовые кабельные сборки с разъемами SMA доступны в разделе каталоге — если нет возможности собрать нужный провод самостоятельно, приобретите готовый вариант нужной длины!

Отличия от S -231 F

Ближайший аналог в линейке — S-231F, приборная версия с гайкой. Гайка нужна, когда розетку требуется зафиксировать на панели корпуса или на плоской поверхности. Гайка прижимает фланец разъема снаружи и удерживает его на месте.

S-211F такой гайки не имеет. Это кабельный разъем в чистом виде: он устанавливается на конец кабеля и соединяется с ответным штекером напрямую. Если приборный монтаж не нужен, S-211F — более простой и компактный выбор.

Приобретите товар через корзину на сайте. Условия оплаты и доставки указаны в профильных разделах. По любым вопросам о товарах звоните по номеру 8-800-3333-965!

Разъем S-211 — инструкция по установке [PDF, ~319Kb]
