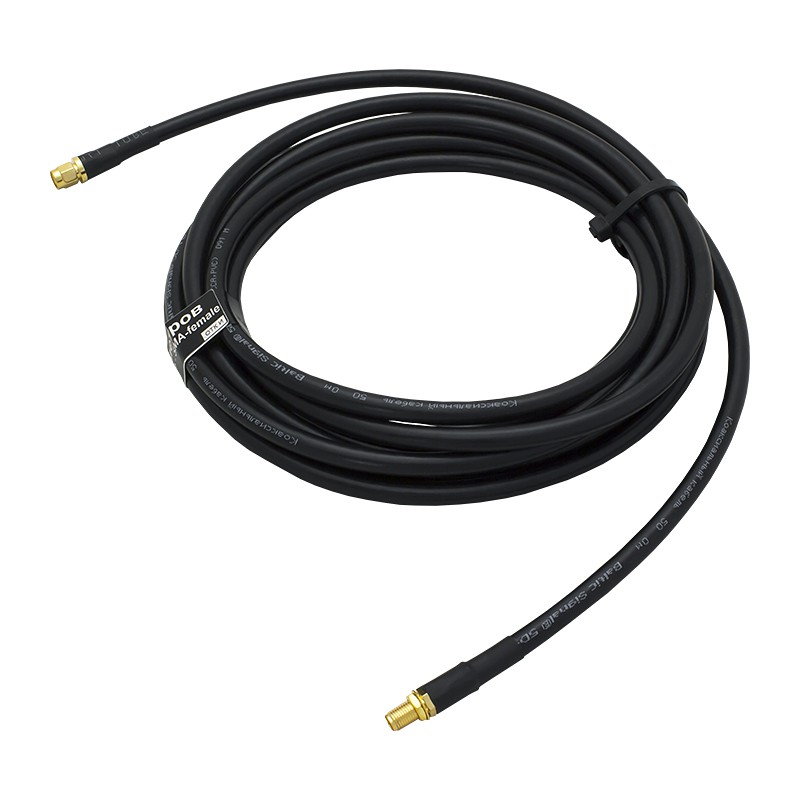

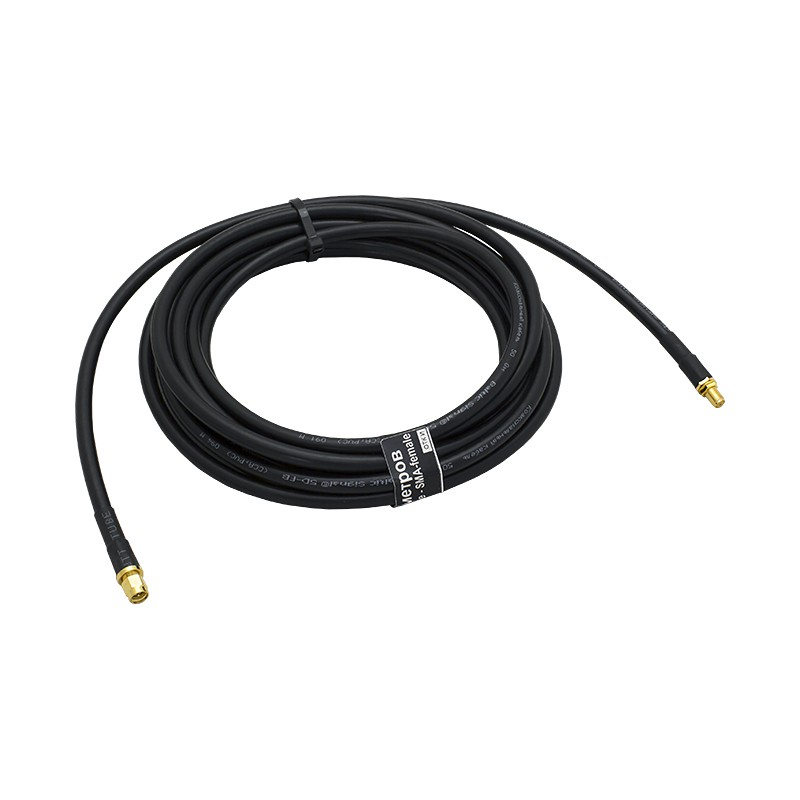

Кабельная сборка SMA-male - 5 метров 5D-FB - SMA-female

Цена: 1 100 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Есть в наличии

Артикул: 2574

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Готовая сборка на базе кабеля 5D-FB длиной 5 метров с напаянными коннекторами SMA-male и SMA-female. Как правило, этот соединительный кабель используется для передачи радиосигнала между антенной и активным ВЧ-оборудованием. Устройство может использоваться для передачи сигнала любого типа: GSM, 3G, 4G/LTE, WiFi.

Низкая степень затухания сигнала делает кабельную сборку 5D-FB экономичным и эффективным решением для использования в комплектах усиления сотовой связи и мобильного интернета.

Кабельная сборка 5D-FB CCA длиною 5 метров

Для кабельной сборки используется провод 5D-FB CCA с жилой Ø1,8 мм. Центральный проводник изготовлен из алюминия, плакированного медью. Имеется двойной экран из слоя алюминиевой фольги и медной оплетки. Изоляционный слой представляет собой физически вспененный полиэтилен. В качестве наружного покрытия применяется негорючий гибкий пластик из поливинилхлорида (ПВХ). Общий диаметр составляет 7,5 мм.

Кабельная сборка поставляется с напаянными коннекторами SMA-male и SMA-female. Такая конфигурация разъемов может прийти на помощь для удлинения уже имеющейся трассы с коннектором SMA-male, а также для подключения к устройствам с разъемом SMA-male. В частности, эта кабельная сборка подходит для подсоединения некоторых моделей параболических антенн к модему или роутеру.

Технические характеристики кабеля 5D-FB CCA

Показатели кабеля 5D-FB в разы превосходят характеристики более дешевых марок, таких как RG-58. Кабель с наконечниками SMA-типа полностью совместим с оборудованием, рассчитанным на сопротивление 50 Ом.

Затухание сигнала на отрезке кабеля 5D-FB длиной 5 метров составляет всего 1,8 дБ на 4G-частоте 2600 МГц. Использование качественных коннекторов SMA, установленных на кабеле при помощи пайки и обжима, позволяет свести к минимуму вносимое затухание.

Чтобы купить кабельную сборку 5D-FB, просто оформите заказ онлайн. В продаже всегда имеются готовые сборки с наиболее распространенными коннекторами. Наши инженеры готовы произвести для вас кастомизированную кабельную сборку требуемой длины с наконечниками любого типа. Чтобы получить подробную консультацию, позвоните по номеру 8-800-3333-965.

Характеристики
Разъем (сторона 1) SMA-male
Разъем (сторона 2) SMA-female
Длина 5 м
Марка кабеля 5D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 1,8 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 4,9 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 120 x 0,15 мм
Диаметр экрана 5,64 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 7,54 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 75 дБ
Сопротивление внутреннего проводника по постоянному току 12 Ом/км
Сопротивление внешнего проводника по постоянному току 22 Ом/км
Сопротивление изоляции 3000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1600В
Затухание (на 100 м) 150 МГц: 7,80 дБ
280 МГц: 10,80 дБ
350 МГц: 12,10 дБ
400 МГц: 13,00 дБ
800 МГц: 18,90 дБ
900 МГц: 20,20 дБ
1200 МГц: 23,70 дБ
1500 МГц: 26,80 дБ
1800 МГц: 29,70 дБ
1900 МГц: 30,60 дБ
2000 МГц: 31,50 дБ
2500 МГц: 35,80 дБ
2700 МГц: 37,41 дБ
3000 МГц: 39,73 дБ
Минимальный радиус изгиба (однократный) 50 мм
Минимальный радиус изгиба (многократный) 150 мм
Усилие на разрыв 500 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C
