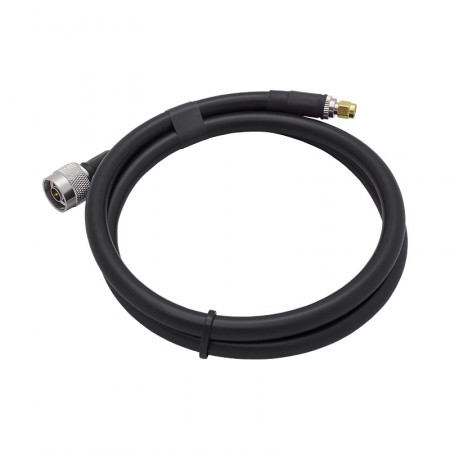

Кабельная сборка N-male - 1 метр 8D-FB - SMA-male

Цена: 950 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Есть в наличии

Артикул: 3200

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Радиочастотный соединительный кабель длиной 1 метр с разъемами-вилками N-male и SMA-male. Поскольку такие изделие обычно используются для соединения разных приборов друг с другом, они также называются джамперами. Эта кабельная сборка выполнена с использованием качественного «коаксиала» 8D-FB, который обеспечивает низкий уровень потерь на частотах сотовой связи.

Когда применяется радиочастотный джампер?

Любые системы усиления сотовой связи подразумевают разнесенную установку оборудования: антенны и приемники обычно монтируются на некотором расстоянии друг от друга. Кабельные сборки необходимы, чтобы соединить устройства в единую систему связи.

Учитывая малую длину этого провода, он обычно используется для подключения оборудования, находящегося в непосредственной близости, например:

  • Выносной антенны и интернет-устройства 4G/LTE (модема, роутера...);
  • Выносной антенны и прибора сотовой связи (GSM-телефон, шлюз...);
  • В системах усиления с репитером для подключения раздающих антенн;
  • Для соединения разных компонентов испытательного стенда, измерительного оборудования.

При выборе соединяющего провода обязательно учитывайте совместимость разъемов! Эта кабельная сборка имеет разъем N-male и SMA-male. Кабель и оба разъема имеют сопротивление 50 Ом. Варианты с другим сочетанием коннекторов вы всегда найдете в разделе.

8D-FB для снижения затухания сигнала

Марка провода 8D-FB используется в случаях, когда необходимо минимизировать потери радиосигнала на линии передачи. При общем диаметре 10,15 мм, кабель имеет центральную жилу из омедненного алюминия Ø2,56 мм. Такая конфигурация сохраняет достаточную гибкость провода, при этом служит снижению затухания.

Наши кабельные сборки производятся методом обжима коннекторов. Обжимные разъемы характеризуются долговечностью и прочностью, что исключает их «разбалтывание» или «соскальзывание» с провода. Центральный пин всегда крепится к жиле пайкой, что гарантирует надежный контакт.

После изготовления каждый шнур проходит ручное тестирование с использованием измерительных приборов. Инженер отдела контроля качества в обязательном порядке «прозванивает» кабель, а также проверяет правильность и надежность установки коннекторов.

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) SMA-male
Длина 1 м
Марка кабеля 8D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 2,56 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 7,35 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 168 x 0,15 мм
Диаметр экрана 8,25 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 10,15 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 80 дБ
Сопротивление внутреннего проводника по постоянному току 6,5 Ом/км
Сопротивление внешнего проводника по постоянному току 13 Ом/км
Сопротивление изоляции 5000 МОм/км
Испытательное напряжение изоляции 2500В
Напряжение пробоя оболочки 3000В
Затухание (на 100 м) 150 МГц: 4,90 дБ
280 МГц: 6,90 дБ
350 МГц: 7,80 дБ
400 МГц: 8,50 дБ
800 МГц: 12,60 дБ
900 МГц: 13,60 дБ
1200 МГц: 16,30 дБ
1500 МГц: 18,60 дБ
1800 МГц: 20,80 дБ
1900 МГц: 21,50 дБ
2000 МГц: 22,10 дБ
2500 МГц: 24,80 дБ
2700 МГц: 25,90 дБ
3000 МГц: 27,40 дБ
Минимальный радиус изгиба (однократный) 60 мм
Минимальный радиус изгиба (многократный) 200 мм
Усилие на разрыв 700 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C
